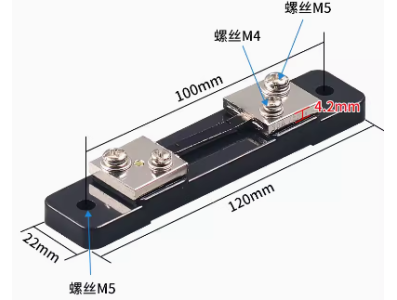

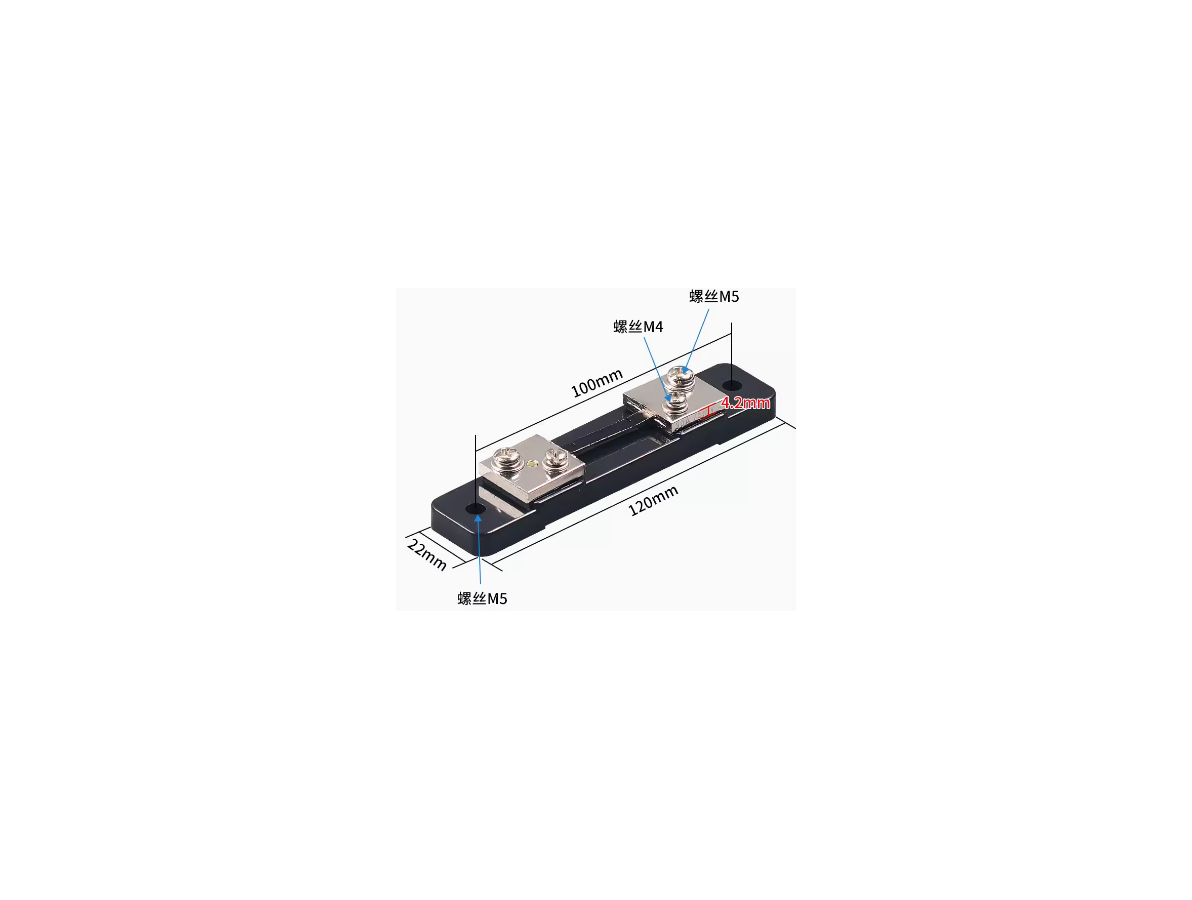

Shunt externo 75 mV FL-2 30 A

O que é o produto e qual sua função principal

O shunt externo 75mV FL-2 30A é um resistor de baixa resistência projetado para converter corrente elétrica em uma pequena queda de tensão proporcional, permitindo a medição de corrente em circuitos elétricos. Sua função principal é prover uma referência de tensão previsível (75 mV na corrente nominal) que pode ser lida por instrumentos de medição para determinar a corrente que passa pelo circuito, sem intervenção direta no caminho de potência além da conexão em série.

Principais Aplicações

Este tipo de shunt é indicado para monitoramento e medição de corrente em projetos de eletrônica, automação e robótica, bem como em bancadas de teste, prototipagem e manutenção de sistemas elétricos. Pode ser usado em fontes de alimentação, gerenciamento de baterias, painéis de distribuição e qualquer aplicação onde seja necessário medir correntes contínuas ou realizar supervisão de carga com instrumentos que aceitem a leitura da queda de tensão no shunt.

Como Funciona

O shunt é instalado em série com a carga de forma que toda a corrente a ser medida passe por ele; a queda de tensão gerada entre seus terminais é então medida por um voltímetro, multímetro ou por uma entrada analógica adequada de um sistema de aquisição. Como a tensão gerada é relativamente pequena na escala indicada, a leitura costuma ser feita por entradas diferenciais ou por amplificação adequada do sinal quando necessário. Atenção à polaridade ao conectar o instrumento de medição e à correta fixação dos terminais para evitar perdas por contato.

Vantagens práticas e observações de uso

Entre as vantagens práticas estão a simplicidade de integração e a possibilidade de medir correntes sem alterar significativamente o circuito principal. É importante verificar antes da instalação se o instrumento que fará a leitura aceita a faixa de tensão gerada pelo shunt e se a capacidade de corrente nominal atende às necessidades do seu projeto. Observe também questões de montagem e dissipação térmica em aplicações de corrente contínua elevada: conexões firmes e bom contato elétrico reduzem erros de leitura e aquecimento local. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 30A"
