Shunt externo FL-2 75 mV 400 A

O que é o produto e qual sua função principal

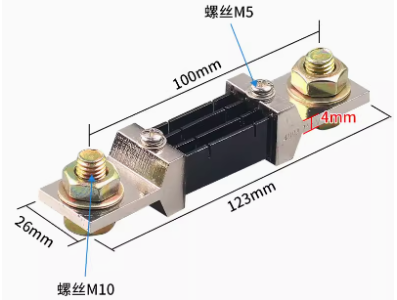

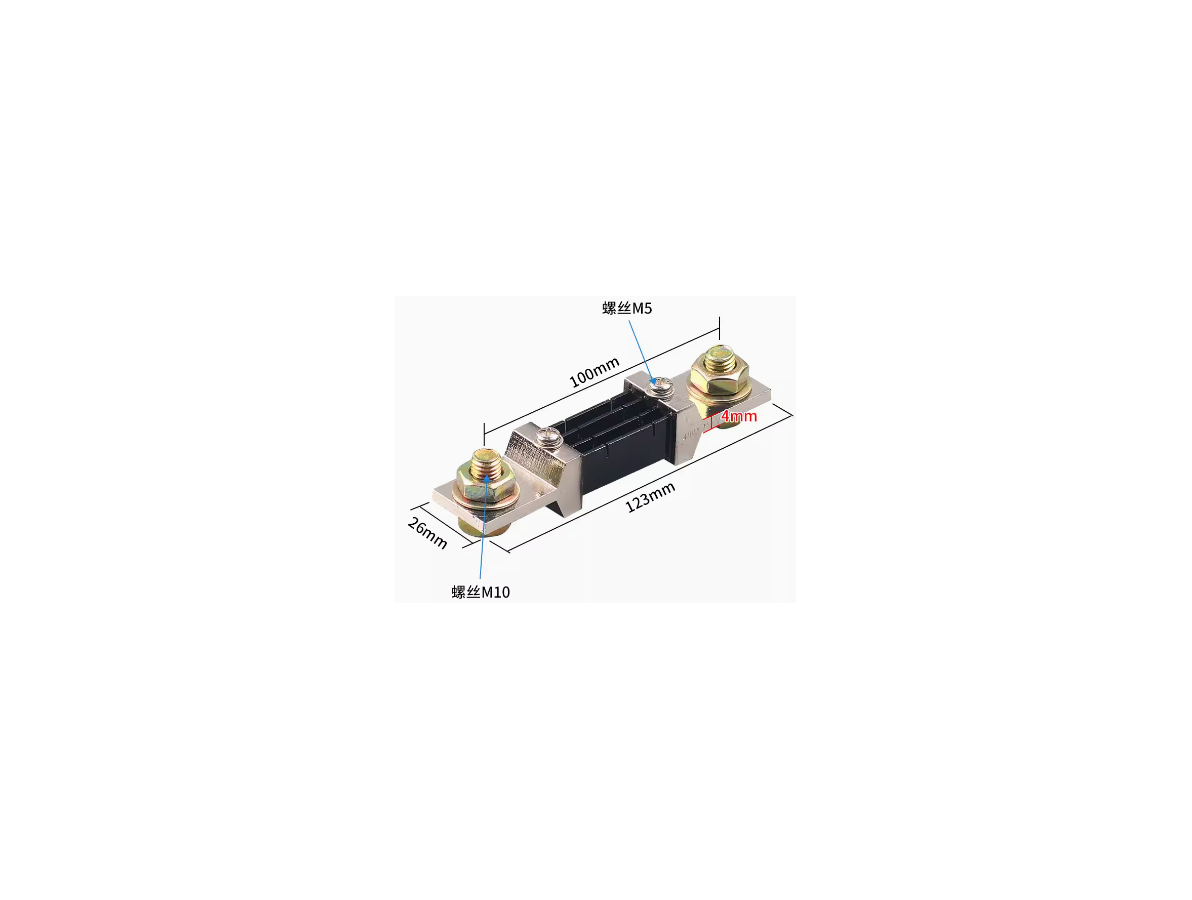

O shunt externo 75 mV FL-2 400 A é um resistor de baixa resistência projetado para converter correntes elevadas em uma pequena queda de tensão proporcional, permitindo a medição segura de correntes altas por instrumentos de medição. Sua função principal é fornecer uma referência de tensão (75 mV na corrente nominal de 400 A) que pode ser lida por voltímetros de baixa faixa, circuitos de aquisição ou amplificadores diferenciais para monitoramento de corrente em sistemas elétricos e eletrônicos.

Principais Aplicações

Este tipo de shunt é utilizado onde é necessário medir correntes de grande intensidade sem expor instrumentos sensíveis à passagem direta da corrente: monitoração de baterias e bancos de baterias, testes e manutenção de inversores e fontes de alimentação, medições em painéis de distribuição, aplicações em automação e robótica que envolvem motores de grande porte, além de uso em bancada para verificação de consumo em projetos maker e educação técnica. Em projetos de prototipagem e manutenção ele facilita a integração com instrumentos de bancada e módulos de aquisição desde que estes aceitem medições em baixa tensão.

Como Funciona

O shunt é instalado em série com o condutor cuja corrente será medida; a corrente que passa pelo shunt gera uma queda de tensão proporcional entre seus terminais. Essa tensão é então medida por um voltímetro, um ADC ou por um circuito amplificador/instrumentação adequado. Para uma leitura confiável costuma-se medir a tensão diferencial diretamente nos pontos de baixa tensão do shunt, tomando cuidado com ligações e com o potencial de referência do restante do circuito. A integração com placas ou módulos de medição exige que o sistema de leitura suporte sinais de baixa amplitude ou que exista um estágio de condicionamento (amplificador diferencial, amplificador de instrumentação ou circuito de isolamento) adequado.

Vantagens práticas e observações de uso

O uso de um shunt externo como este permite medições de corrente com equipamentos comuns sem que estes suportem a passagem direta de altas correntes, além de proporcionar montagem relativamente simples em linhas de potência. Antes da compra e instalação, confira se o seu sistema de medição aceita a faixa de tensão na condição nominal (75 mV a 400 A) e avalie a necessidade de amplificação, isolamento galvânico e dissipação térmica. Garanta conexões firmes e apropriadas para alta corrente, proteção contra curto-circuitos e eventuais perdas por aquecimento; evite operar continuamente em níveis próximos ao limite sem considerar resfriamento. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 400A"
