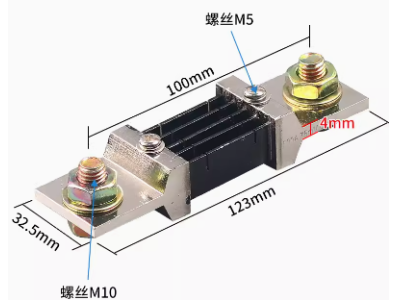

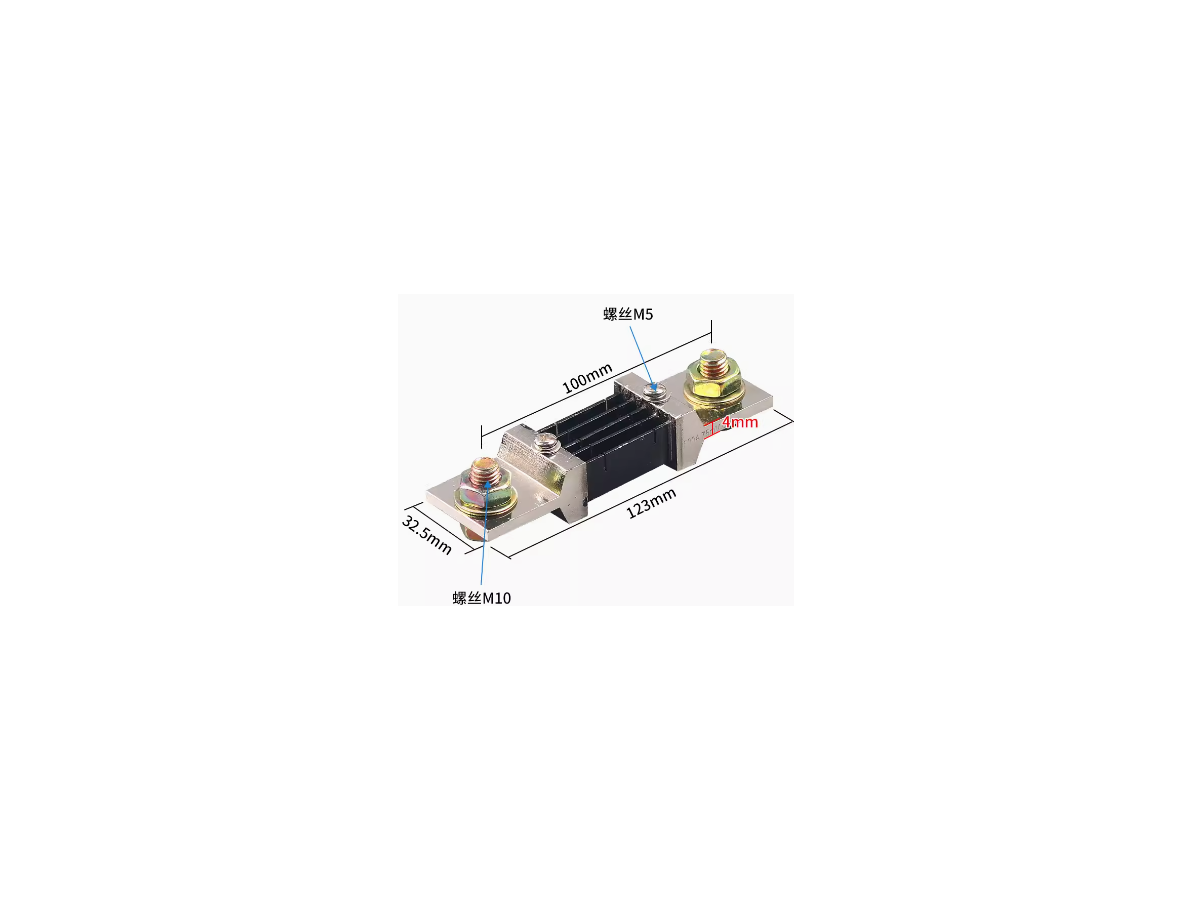

Shunt Externo FL-2 75 mV 500 A

Descrição do Produto

O shunt externo 75mV FL-2 500A é um componente de medição destinado a converter corrente elevada em uma queda de tensão proporcional de pequena magnitude, permitindo a leitura da corrente por instrumentos que aceitam entrada em tensão baixa. Sua função principal é oferecer um ponto de medição seguro e preciso para correntes elevadas, proporcionando uma interface direta entre o circuito de potência e instrumentos de medição ou sistemas de aquisição que trabalhem com sinais de baixa tensão.

Principais Aplicações

Este shunt é indicado para uso em painéis de medição industriais, bancos de carga, sistemas de carregamento e monitoramento de baterias, manutenção elétrica e projetos de automação onde seja necessário medir correntes intensas de forma contínua. Em ambientes maker e de prototipagem avançada, pode ser empregado sempre que houver necessidade de monitoramento de corrente em módulos de potência, fontes e painéis de teste, desde que os equipamentos de leitura aceitem a faixa de tensão gerada pelo shunt.

Como Funciona

O shunt é inserido em série com o circuito cuja corrente se deseja medir; a corrente que passa pelo shunt gera uma pequena queda de tensão nas suas terminações, que é então medida por um voltímetro, um conversor AD ou um instrumento específico de corrente com entrada de 75 mV. Para integração, é preciso conectar os terminais de medição do instrumento diretamente aos pontos de saída do shunt, garantindo ligações firmes e baixa resistência de contato. É importante que o sistema de leitura esteja preparado para medir sinais de baixa amplitude e que, quando necessário, sejam usados condicionadores de sinal ou amplificadores adequados ao projeto.

Vantagens e Observações de Uso

Entre as vantagens práticas estão a simplicidade de instalação em série e a compatibilidade com instrumentos que aceitam entrada em tensão de baixo valor, facilitando o monitoramento de correntes altas sem a necessidade de transformadores de corrente. Antes da compra e da instalação, verifique sempre a compatibilidade do seu instrumento de medição com a queda de tensão especificada, a capacidade de dissipação térmica no ponto de fixação e as condições de isolamento elétrico do seu projeto. Certifique-se também de usar conexões apropriadas e proteção adequada no circuito de potência para evitar sobrecarga. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 500A"
