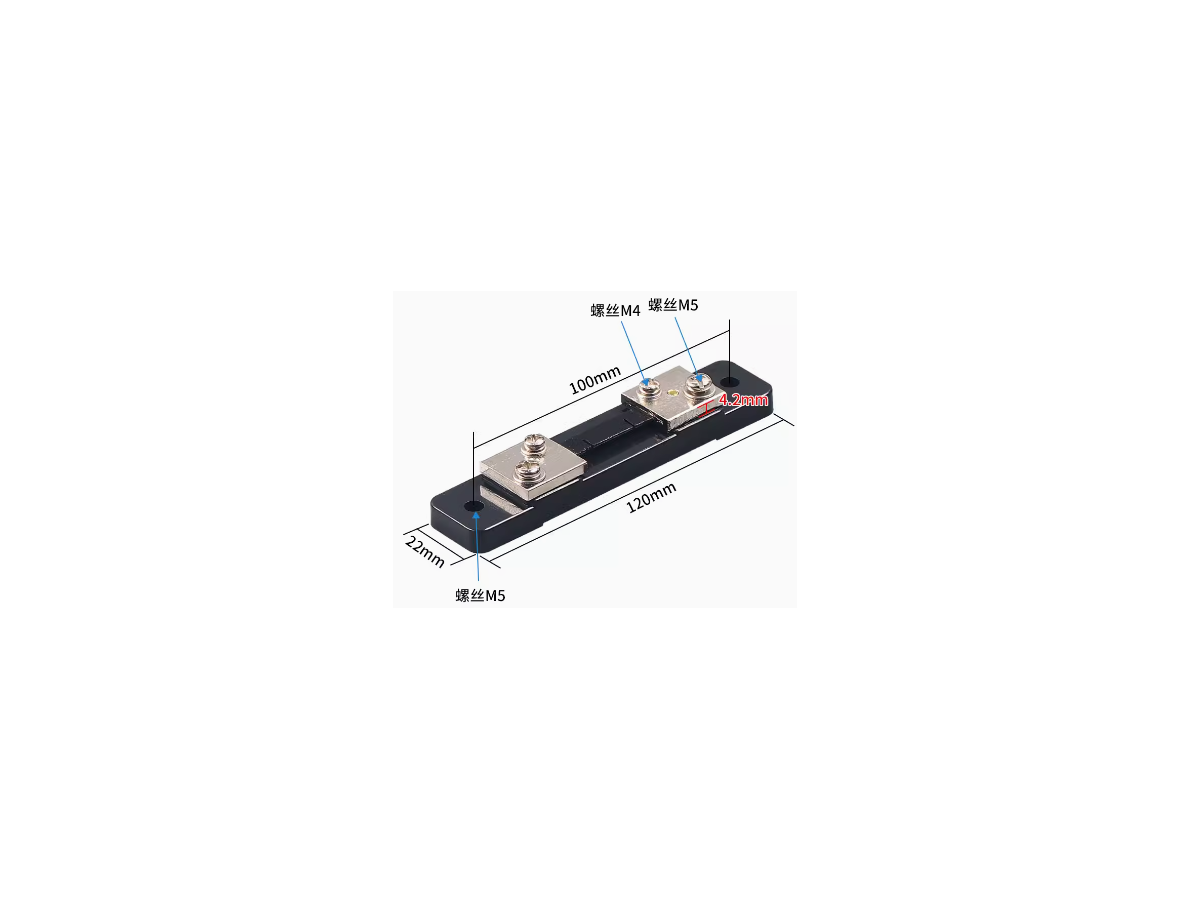

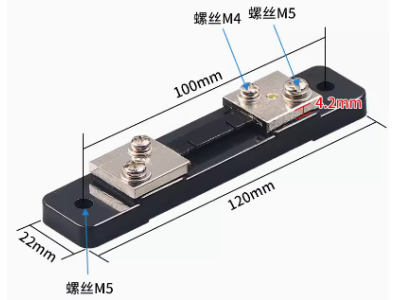

Shunt externo FL-2 75 mV 50 A

Descrição do Produto

O Shunt Externo 75mV FL-2 50A é um resistor de baixa resistência projetado para medição de corrente por meio da queda de tensão que ocorre ao passar corrente por ele. Sua função principal é converter corrente elétrica em uma tensão proporcional — no caso, uma referência de 75 mV associada ao valor nominal de 50 A — permitindo que instrumentos de medição leiam corrente indiretamente através da medição dessa pequena tensão.

Principais Aplicações

Esse tipo de shunt é indicado para medições em sistemas onde se requer monitoramento de correntes relativamente altas, como painéis de alimentação, bancos de baterias, fontes e circuitos de potência em projetos de automação, robótica, manutenção e prototipagem. Também é útil em bancadas de teste e em ambientes de educação maker quando se deseja medir corrente de motores, controladores de carga ou circuitos alimentadores, desde que o circuito de medição seja compatível com a faixa de 75 mV.

Como Funciona

O shunt é instalado em série com o condutor cujo fluxo de corrente será medido; a tensão gerada entre seus terminais é proporcional à corrente que o atravessa. Essa tensão de 75 mV deve ser lida por um voltímetro, multímetro ou por um sistema de aquisição que aceite sinais de pequena amplitude. Em muitos casos é necessário um estágio de condicionamento de sinal ou amplificação para leitura por ADCs ou instrumentos com faixa de entrada maior.

Vantagens e Observações

Na prática, um shunt externo oferece simplicidade de instalação e robustez para medições de correntes elevadas sem necessidade de inserir o instrumento diretamente no caminho de potência. Antes da compra e instalação, verifique se o dispositivo de medição que você pretende usar aceita leitura de 75 mV e avalie a dissipação térmica esperada no ponto de medição. Confirme também dimensões físicas, tipo de terminais e requisitos de isolamento para garantir montagem segura no seu projeto. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 50A"
