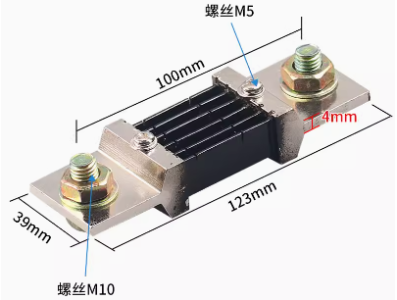

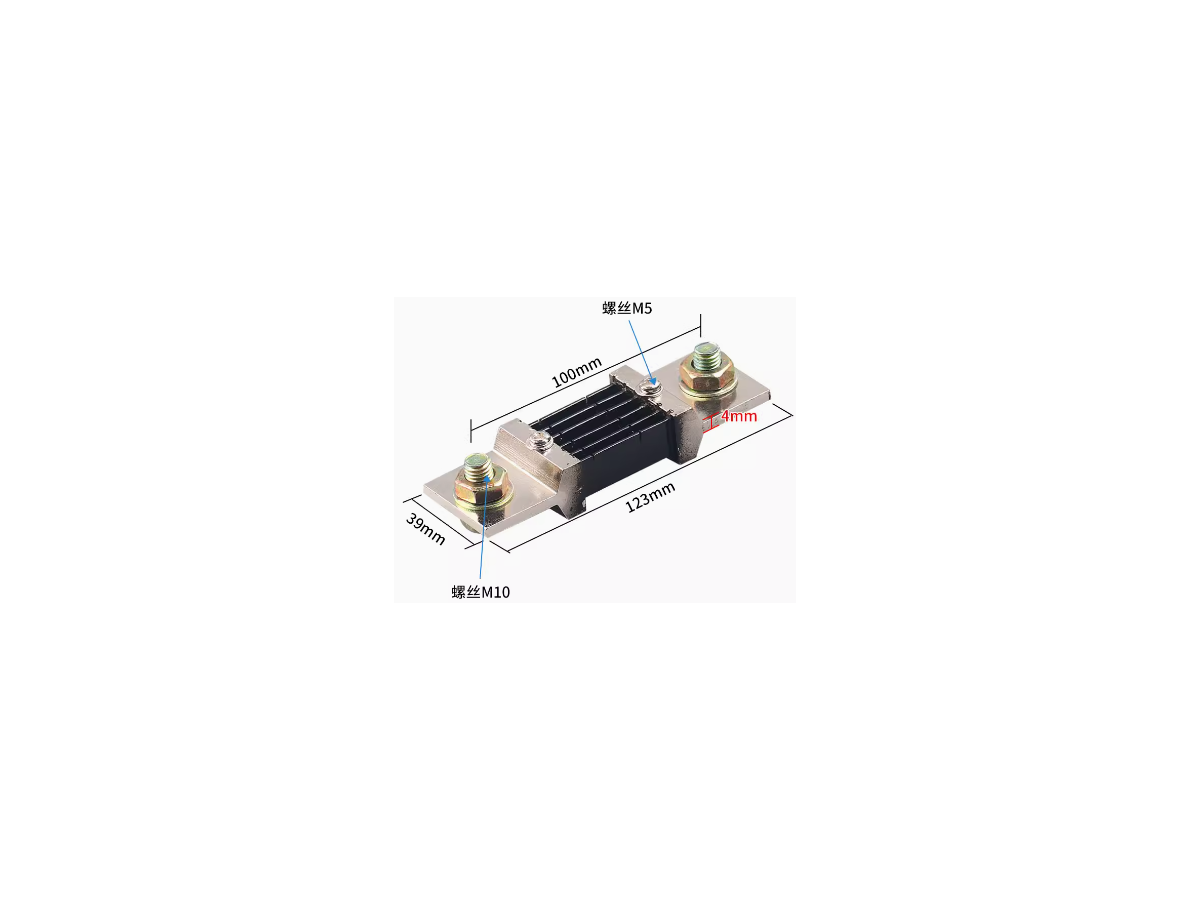

Shunt externo FL-2 75 mV 600 A (Instrumentos de Medição)

O shunt externo 75 mV FL-2 600 A é um resistor de baixa resistência projetado para permitir a medição de correntes elevadas por meio da conversão da corrente em uma pequena queda de tensão. Sua função principal é gerar uma tensão de referência de 75 mV quando submetido à corrente nominal de 600 A, possibilitando a leitura dessa queda de tensão por instrumentos de medição, registradores ou sistemas de aquisição para monitoramento e controle de corrente.

Principais Aplicações

Este componente é indicado para projetos e instalações que exigem medição direta de correntes altas, como monitoramento em bancos de baterias, fontes de alimentação de grande porte, sistemas de energia em veículos elétricos, painéis de distribuição e manutenção em instalações industriais. Em ambientes de robótica, automação e cultura maker, pode ser utilizado sempre que haja necessidade de aferir correntes elevadas com uma saída em tensão baixa que possa ser condicionada e lida por instrumentos.

Como Funciona

O shunt é inserido em série no trajeto da corrente a ser medida; a queda de tensão proporcional à corrente é então extraída entre os terminais de medição. Como a saída nominal é de baixa amplitude (75 mV à corrente especificada), normalmente é necessário usar um voltímetro de baixa gama, um amplificador diferencial ou um circuito condicionador de sinal antes de conectar a um ADC ou registrador. A integração exige atenção à montagem mecânica e elétrica: os condutores de alta corrente devem ser dimensionados adequadamente e as conexões firmes para evitar aquecimento localizado e erros de medição.

Vantagens e Observações de Uso

Vantagens práticas incluem simplicidade de princípio e compatibilidade com diversos sistemas de medição que aceitam sinais diferenciais de baixa tensão. Observações importantes: confirme sempre se o seu circuito de leitura aceita a amplitude de 75 mV como referência ou se precisará de amplificação, verifique requisitos de isolamento, torque dos terminais e dissipation térmica em aplicações contínuas de alta corrente. Antes da compra, confira compatibilidade elétrica e mecânica com seu projeto, especialmente pinagem, dimensões e os limites de corrente permissíveis pelo sistema de medição que será utilizado. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 600A"
