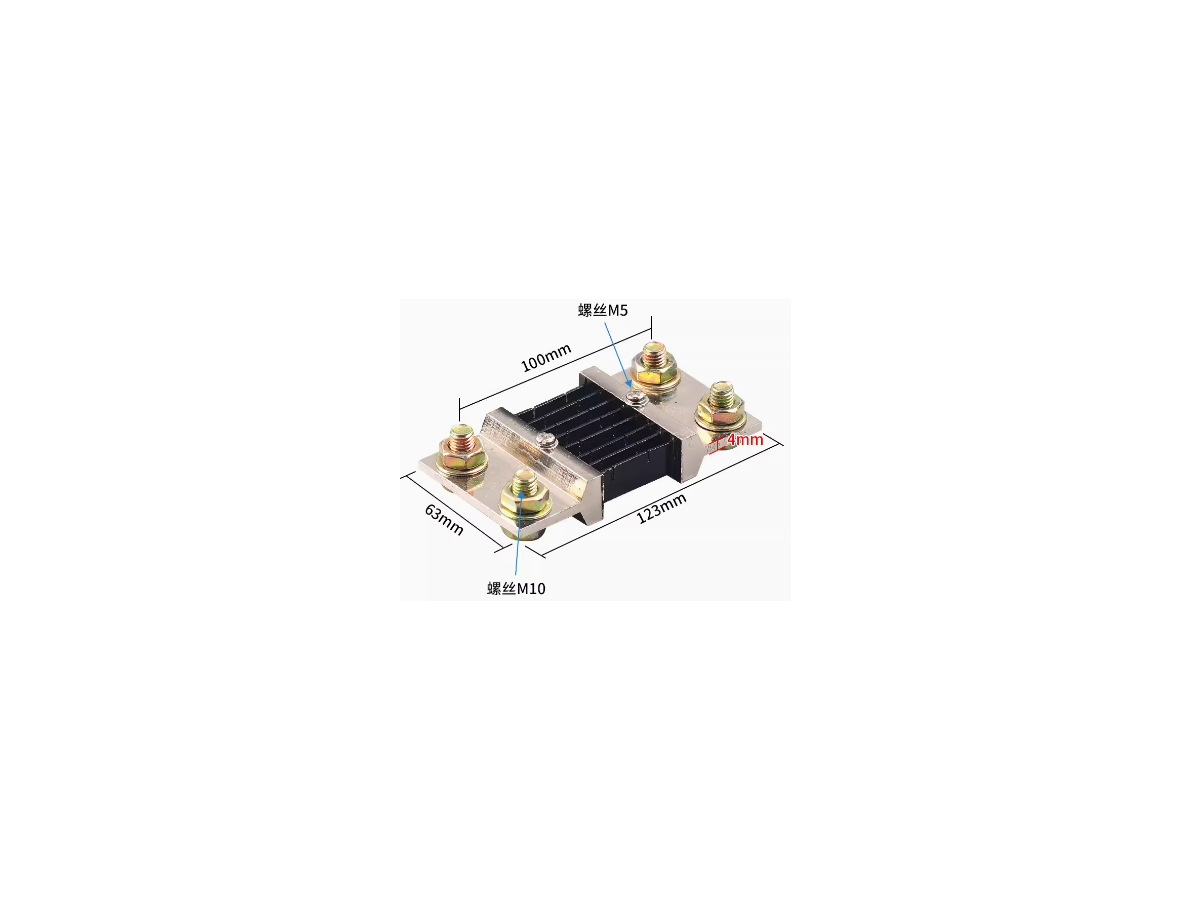

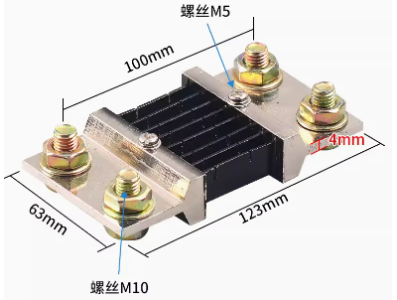

Shunt externo FL-2 75 mV 750 A
P09421
AVISE-ME QUANDO DISPONÍVEL POR:
O que é e para que serve
O Shunt Externo FL-2 75 mV 750 A é um resistor de precisão de baixa resistência projetado para medição de corrente elevada por meio da geração de uma queda de tensão conhecida. Sua função principal é transformar uma corrente intensa em uma tensão proporcional (75 mV na condição nominal indicada), permitindo que instrumentos de medição ou sistemas eletrônicos determinem a corrente sem que a própria instrumentação tenha de conduzi-la diretamente.
Principais Aplicações
Este componente é indicado para medições em painéis de distribuição, bancos de baterias, sistemas de alimentação, inversores, testes laboratoriais e em rotinas de manutenção onde é necessário monitorar correntes elevadas com segurança. Em contextos de automação, robótica e cultura maker, pode ser utilizado sempre que for necessário integrar uma leitura de corrente de grande magnitude a um sistema de aquisição de dados, controle ou monitoramento.
Como Funciona
O shunt é montado em série com o circuito que transporta a corrente a ser medida; a queda de tensão gerada entre seus terminais de medição é então lida por um voltímetro, condicionador de sinal ou entrada diferencial de um ADC. Para garantir leituras precisas costuma-se separar os condutores de corrente dos condutores de medição de tensão e levar as pontas de sentido até o instrumento de leitura. É comum que seja necessário um condicionamento da tensão (amplificação ou isolamento) quando o equipamento de medição não aceita diretamente a faixa de 75 mV.
Vantagens e observações de uso
Entre as vantagens práticas estão a simplicidade de implementação e a capacidade de medir correntes elevadas sem submeter o equipamento de leitura à passagem direta da corrente. Antes da compra e instalação, confirme se o equipamento de medição aceita entrada na faixa de 75 mV e se a faixa de corrente suportada (indicada como 750 A) atende ao seu projeto. Verifique também aspectos de montagem e segurança: escolha cabos e bornes adequados para a corrente, observe isolamento, fixação e dissipação térmica, e realize calibração conforme necessário para sua aplicação. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 750A"
