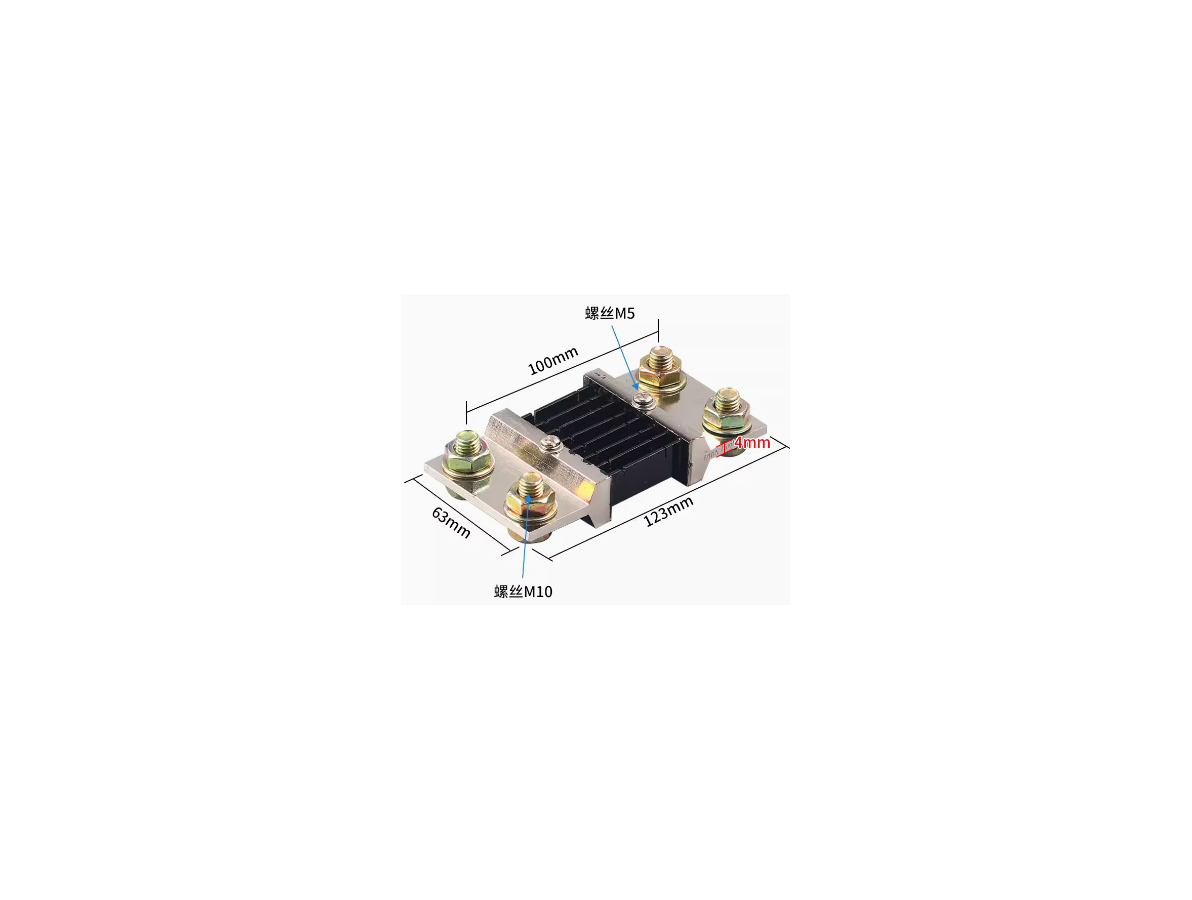

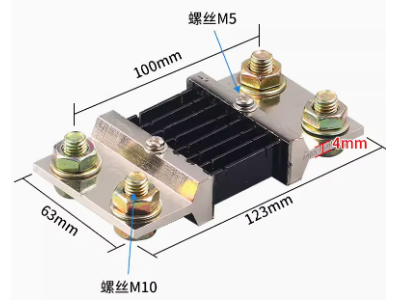

Shunt externo FL-2 75 mV 800 A (Instrumento de Medição)

Descrição

O shunt externo 75 mV FL-2 800 A é um resistor de baixa resistência desenvolvido para medições de corrente elevada em sistemas elétricos. Sua função principal é converter a corrente que passa por ele em uma pequena queda de tensão proporcional, indicada pelo valor de 75 mV em condição nominal, permitindo que instrumentos de medição e sistemas de aquisição monitorem correntes de até 800 A por meio da leitura dessa tensão. Trata-se de um componente passivo usado quando medir corrente diretamente seria impraticável ou perigoso para equipamentos sensíveis.

Principais Aplicações

Esse tipo de shunt é adequado para aplicações em robótica e automação onde é necessário monitorar consumos de corrente de motores, controladores e bancos de baterias; em projetos de eletrônica de potência para medições de carga e diagnóstico; em prototipagem e educação maker para demonstrações de medição de alta corrente; e em manutenção para verificação de consumo em sistemas industriais ou veiculares. Pode ser empregado sempre que se deseja obter uma referência de corrente por meio da medição de tensão em baixa amplitude.

Como Funciona

O shunt é instalado em série com a carga cuja corrente será medida; a queda de tensão que ocorre ao atravessar o elemento resistivo é então captada por um voltímetro, um amplificador diferencial ou um sistema de aquisição. A leitura desse sinal de baixa amplitude deve ser feita com equipamento adequado, que tenha sensibilidade e isolamento compatíveis, ou com condicionamento de sinal (amplificação e filtragem) quando necessário. A integração costuma ser simples: conectar os terminais de corrente em série e os pontos de medição da tensão de shunt ao circuito de medição, observando polaridade e bons contatos elétricos.

Vantagens e Observações

Entre as vantagens práticas estão a robustez e a simplicidade de uso para medições de correntes altas sem inserir instrumentos de medição diretamente no percurso da corrente. Antes da compra e da instalação, verifique requisitos do seu projeto como faixa de corrente, capacidade de dissipação térmica, compatibilidade com o circuito de medição (faixa de tensão do ADC ou do amplificador), pinagem e dimensões para montagem física. Atenção ao aperto e à qualidade dos terminais de conexão e ao gerenciamento térmico em aplicações contínuas de corrente elevada. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 800A"
