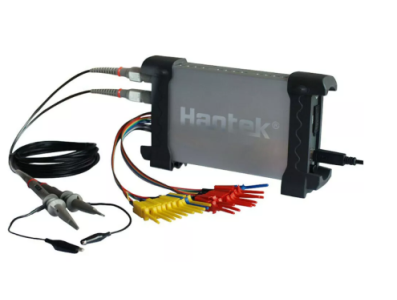

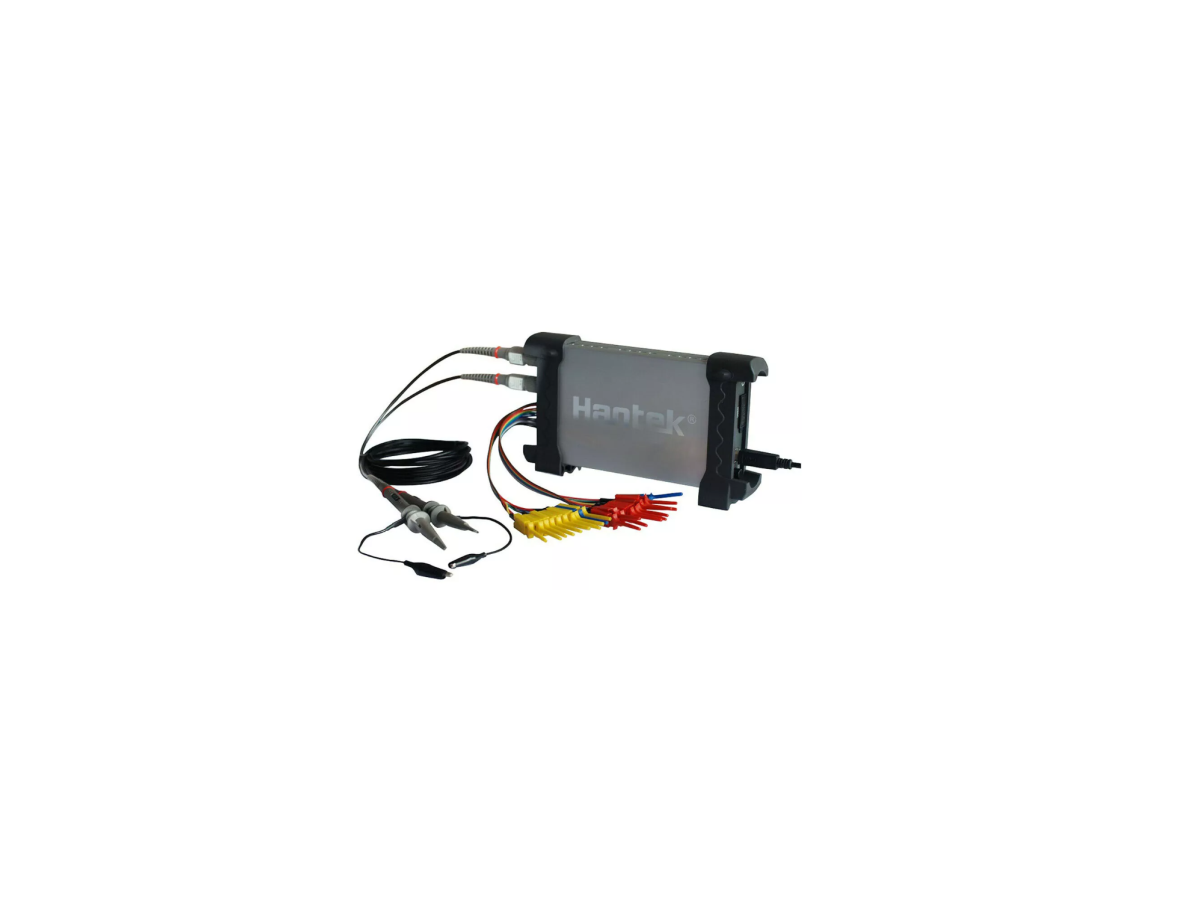

Osciloscópio virtual USB Hantek 6022BL 20 MHz 2 canais com analisador lógico 16 canais

Osciloscópio USB Hantek 6022BL 20MHz 2 canais com analisador lógico de 16 canais é um instrumento de bancada que combina a visualização de sinais analógicos com a captura de múltiplos sinais digitais. Sua função principal é permitir a observação e análise de formas de onda analógicas em duas entradas simultâneas, enquanto oferece um analisador lógico de 16 canais para depuração de sinais digitais, sincronização e verificação de estados lógicos. Por se tratar de um osciloscópio virtual via USB, o equipamento depende de software para apresentação, aquisição e armazenamento dos dados no computador.

Principais Aplicações

Este equipamento é adequado para tarefas de desenvolvimento, prototipagem e reparo em eletrônica, robótica e automação, além de uso em laboratórios de educação maker. Pode ser empregado na análise de sinais de controle, testes de placas e módulos, verificação de temporizações em circuitos digitais, diagnóstico de linhas de comunicação e na validação de projetos que envolvam sensores, drives e lógica embarcada. Também é útil para troubleshooting em manutenção eletrônica quando é necessário correlacionar sinais analógicos e digitais.

Como Funciona

O dispositivo conecta-se ao computador via USB e o software dedicado exibe as formas de onda analógicas e as faixas de captura do analisador lógico, permitindo aquisição, trigger e visualização sincronizada. Na prática, as entradas analógicas recebem os sinais por meio de sondas ou cabos apropriados, enquanto o analisador lógico captura níveis digitais em múltiplos canais para análise temporal e decodificação lógica. Em projetos, ele costuma ser integrado ao sistema em desenvolvimento para monitorar sinais de sensores, comandos de controle, sinais de motor e interfaces digitais, sem que sejam necessárias modificações no circuito além das conexões de medição.

Vantagens e Cuidados

Entre as vantagens práticas estão a combinação de análise analógica e digital em um único equipamento e a facilidade de transporte e uso quando conectado a um computador. Ao considerar a compra, confirme a compatibilidade do software com o seu sistema operacional, além de verificar requisitos do projeto como níveis de tensão, pinagem de conexão, necessidade de isolamento ou aterramento e dimensões físicas de montagem. Evite aplicar sinais fora das especificações do equipamento e verifique se o fluxo de trabalho do software atende às suas necessidades de captura e armazenamento antes de finalizar a aquisição. Este produto é conhecido em ingles como "Hantek 6022BL 20MHz 2 Channels USB Virtual Oscilloscope with 16CHs Logic Analyzer"
