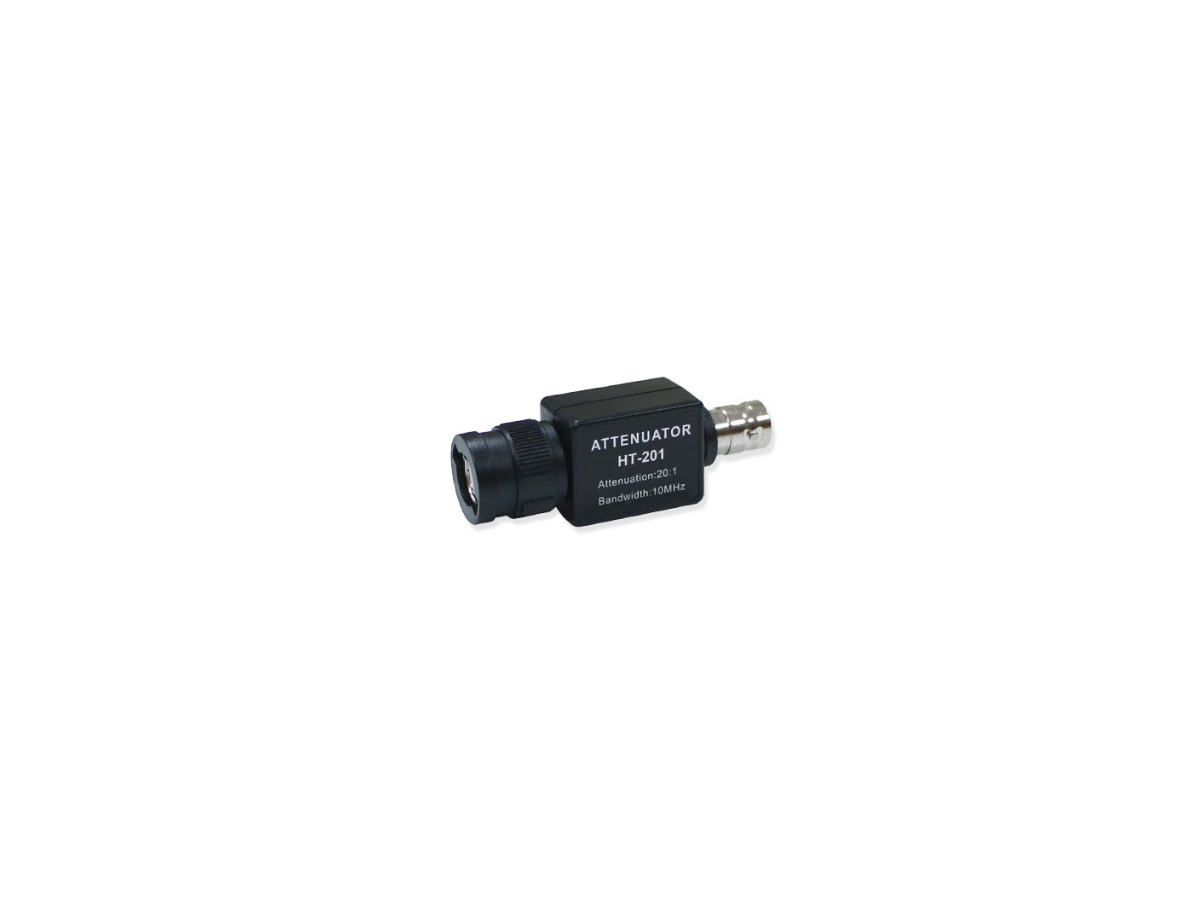

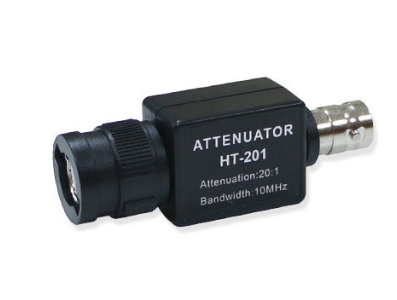

Atenuador Passivo HT201 20:1 10 MHz Acessório para Osciloscópio

O Atenuador Passivo HT201 20:1 é um acessório para instrumentos de medição projetado para reduzir a amplitude de sinais antes de chegarem à entrada do osciloscópio. Trata‑se de um atenuador passivo com relação de atenuação 20:1 e largura de banda especificada de 10 MHz, cuja função principal é permitir medições de sinais com amplitude superior ao intervalo direto do instrumento, preservando a integridade da leitura dentro da faixa de frequência para a qual foi projetado.

Principais Aplicações

Este atenuador é indicado para trabalhos de medição e diagnóstico em eletrônica, automação e projetos maker, onde é necessário adaptar níveis de sinal para observação em osciloscópios durante prototipagem, manutenção e testes funcionais. Em contextos de robótica e automação ele facilita a verificação de formas de onda e a depuração de circuitos que geram sinais mais altos do que o equipamento de medição suporta diretamente. Também é útil em ambientes educativos para demonstrações práticas que envolvem instrumentação.

Como Funciona

Como um componente passivo, o atenuador opera como um divisor de sinal que reduz a amplitude nominal por um fator de 20, sem necessidade de alimentação externa. Na prática, ele é inserido entre o ponto de medição e a entrada do osciloscópio, de modo a adequar o nível do sinal ao intervalo do instrumento e preservar a resposta em frequência até cerca de 10 MHz. É importante considerar que a inserção do atenuador altera características como a impedância aparente e a resposta de frequência do sistema de medição, por isso sua integração deve levar em conta os requisitos do osciloscópio e do circuito sob teste.

Vantagens e Observações

As vantagens práticas incluem a possibilidade de medir sinais de maior amplitude sem sobrecarregar ou danificar o instrumento e a simplicidade de uso por se tratar de um dispositivo passivo. Antes da compra e do uso, confirme critérios relevantes do seu projeto, como a compatibilidade com a entrada do osciloscópio, requisitos de aterramento e a faixa de frequência necessária — usar o atenuador fora da largura de banda especificada pode comprometer a precisão da medição. Verifique também pinagem e tipos de conector do seu equipamento para garantir conexão adequada ao integrar o atenuador ao sistema de medição.

Este produto é conhecido em ingles como "HT201 20:1 Passive Attenuator 10MHz Bandwidth Oscilloscope Accessories"
