JDS2023 Osciloscópio Digital 20 MHz 1 Canal com Gerador Arbitrário de Formas de Onda e Plug UE

O que é o produto e sua função principal

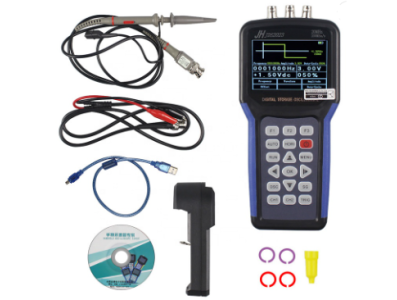

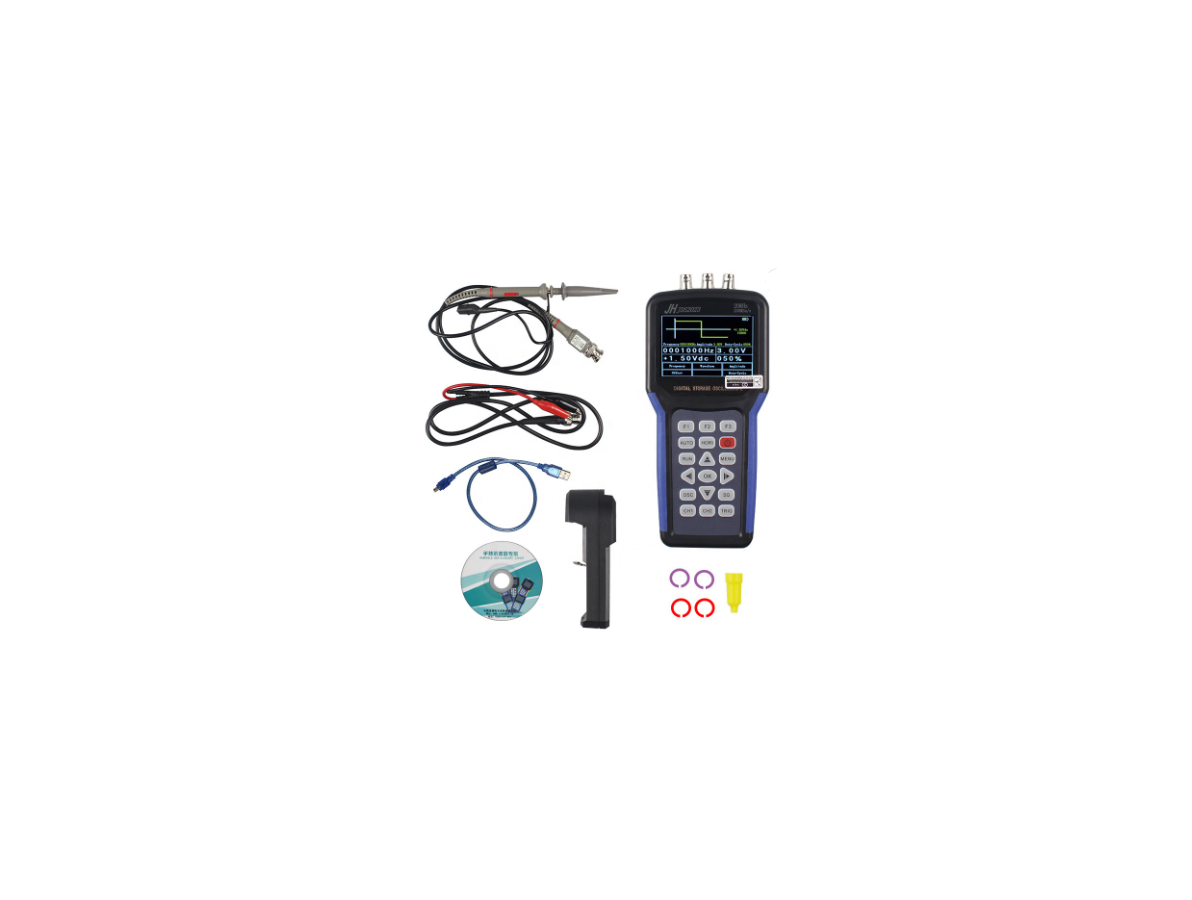

O Osciloscópio Digital JDS2023 20MHz 1CH com Gerador de Forma de Onda Arbitrária é um instrumento de medição portátil destinado à observação e análise de sinais elétricos, com a capacidade adicional de gerar formas de onda arbitrárias para testes e estímulos em circuitos. A função principal é permitir que o usuário visualize a forma de sinal em um canal e, paralelamente, produza sinais de teste para verificar comportamento de componentes, módulos e sistemas eletrônicos. O equipamento vem com plugue no padrão EU, exigindo atenção à compatibilidade de alimentação antes do uso.

Principais Aplicações

Este instrumento é adequado para atividades de bancada em eletrônica, manutenção e prototipagem, além de apoiar projetos em robótica e automação de pequeno a médio porte e iniciativas de educação maker. Serve para depurar sinais analógicos e digitais simples, verificar integridade de formas de onda em sensores e drivers, testar respostas de amplificadores e entradas de condicionamento de sinal, e validar comportamentos de módulos durante desenvolvimento ou reparo.

Como Funciona

Na prática, o osciloscópio é conectado ao circuito por meio de uma sonda ou cabo de entrada para capturar a forma do sinal no ponto de interesse; o gerador de forma de onda é configurado pelo painel do instrumento para produzir o sinal desejado e injetá-lo no circuito sob teste. Usuários ajustam parâmetros disponíveis no painel para definição de forma, frequência e amplitude (conforme o que o equipamento oferece) e utilizam o mesmo para sincronizar estímulos e medições. A integração com outros equipamentos segue as rotinas comuns de bancada: sondagem cuidadosa do ponto de medição, verificação de aterramento e seleção de acoplamento adequado.

Vantagens e observações de uso

A combinação de função de osciloscópio e gerador de formas de onda em um único aparelho traz economia de espaço e praticidade para testes rápidos de desenvolvimento e manutenção. Antes da compra e do uso, confirme junto ao vendedor ou ao manual os requisitos elétricos, pinagem das entradas/sondas, dimensões físicas e demais compatibilidades necessárias ao seu projeto, além de observar limitações de banda e canal indicadas pelo fabricante para garantir que o equipamento atenda às suas necessidades. Este produto é conhecido em ingles como "JDS2023 20MHz 1CH Digital Oscilloscope Arbitrary Waveform Generator EU Plug"
