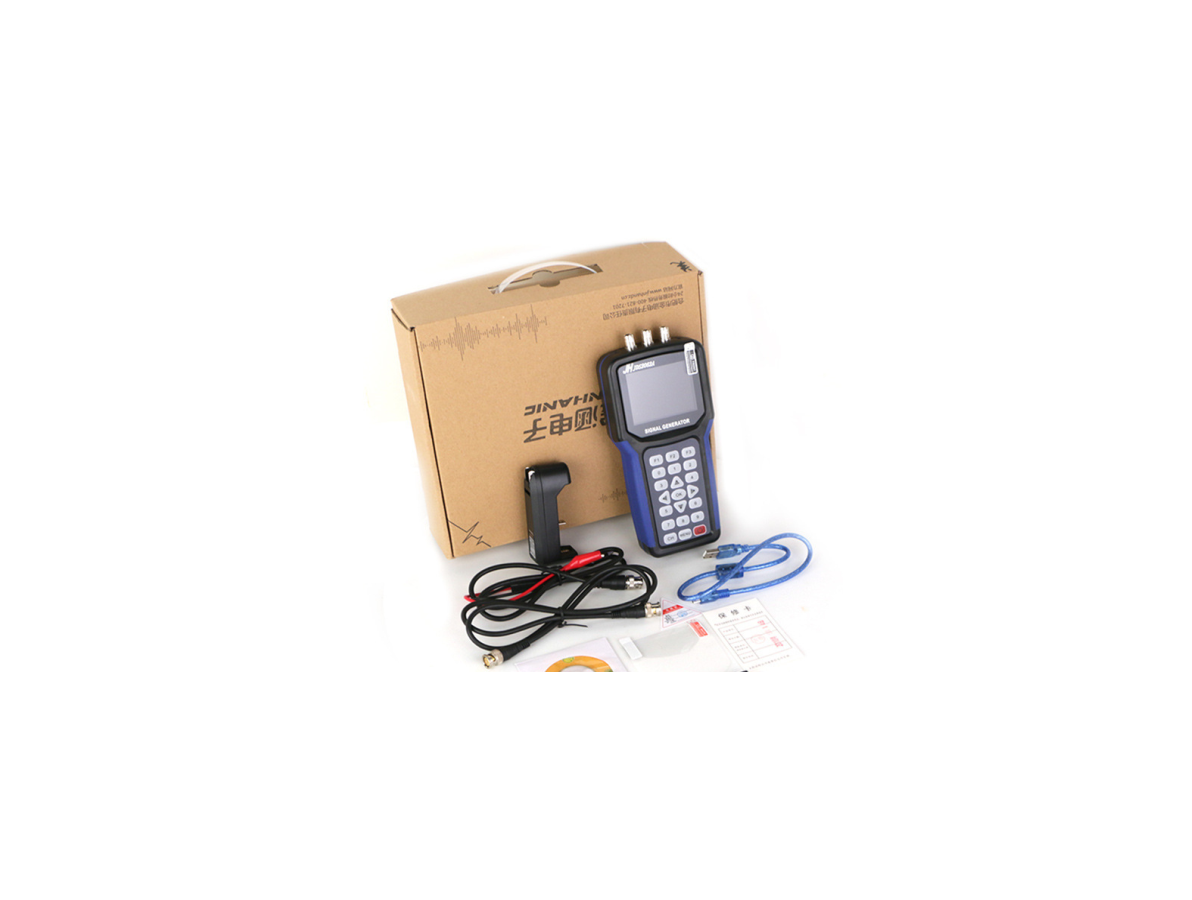

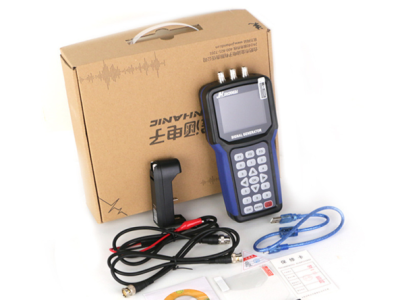

Osciloscópio JDS2062A com gerador de formas de onda arbitrárias, plug UE

O que é e função principal

O JDS2062A Osciloscópio Gerador de Formas de Onda Arbitrárias (Plug EU) é um instrumento de medição que combina a capacidade de observação de sinais com a geração de formas de onda para testes e validações. Sua função principal é permitir que técnicos, projetistas e entusiastas monitorem sinais elétricos em um circuito e, quando necessário, injetem sinais de teste controlados para simular sensores, excitar entradas ou verificar respostas de sistemas eletrônicos.

Principais Aplicações

Este equipamento se encaixa em atividades de bancada, prototipagem e manutenção em eletrônica, robótica, automação e ambientes maker e educacionais. É aplicável para depuração de circuitos, verificação de resposta de drivers e interfaces, simulação de sinais para módulos e sensores, e para demonstrações práticas em laboratórios e cursos técnicos. Em projetos de prototipagem, auxilia na identificação de ruídos, distorções e comportamentos transitórios.

Como Funciona

Na prática, o dispositivo integra-se ao fluxo de desenvolvimento conectando-se aos pontos de medição do circuito para observação e usando suas saídas para gerar sinais de teste. O usuário seleciona a forma de onda desejada e ajusta parâmetros operacionais através da interface do instrumento para produzir sinais compatíveis com o teste necessário. Para medir, utiliza-se a entrada de osciloscópio com sondas ou pontos de prova; para estimular, conecta-se a saída geradora ao ponto de entrada do circuito sob teste. Essa operação ajuda a correlacionar comportamento observado com condições controladas de entrada.

Observações e recomendações

Antes da compra e uso, verifique requisitos elétricos e de conexões do seu projeto, como compatibilidade de tensão de alimentação, pinagem dos pontos de teste e dimensões físicas do equipamento ou dos pontos de conexão disponíveis na sua bancada. Considere também a necessidade de isolamento, aterramento e cuidados com sinais sensíveis ao realizar injeção de formas de onda. A presença do plug EU indica o tipo de tomada para alimentação; confirme se corresponde à sua infraestrutura elétrica. Este produto é conhecido em ingles como "JDS2062A Oscilloscope Arbitrary Waveform Generator EU Plug"
