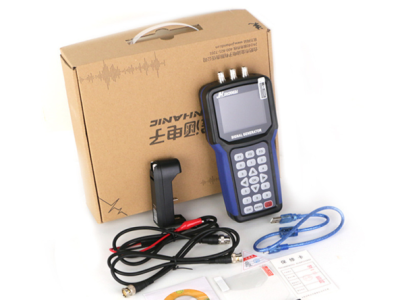

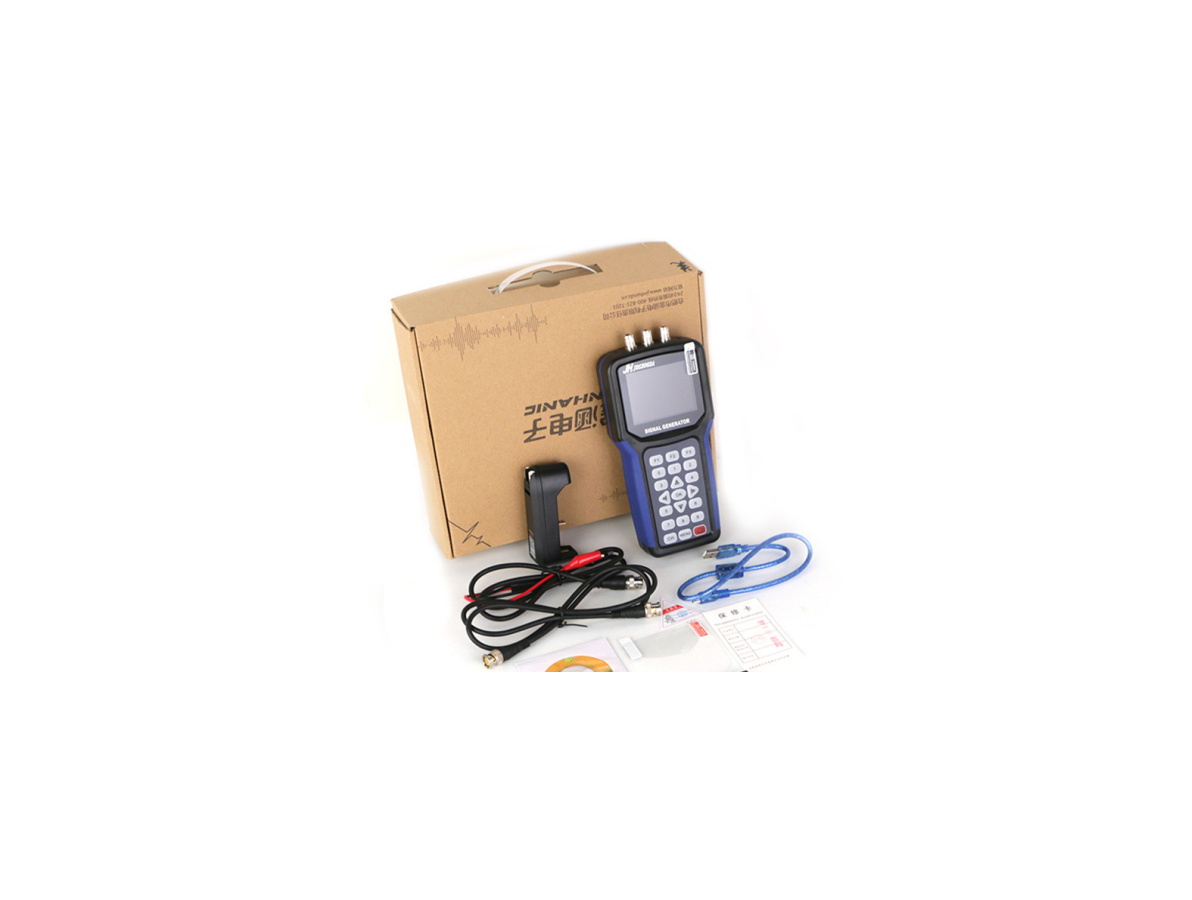

Instrumento de Medição, Osciloscópio e Gerador de Formas de Onda Arbitrárias JDS2062A, Plug UE

O que é o produto e qual sua função principal

O Osciloscópio Gerador de Formas de Onda Arbitrárias JDS2062A é um instrumento combinado que reúne recursos de osciloscópio e de gerador de sinais em um único equipamento, concebido para observação e geração de formas de onda elétricas. A função principal é permitir tanto a captura e visualização de sinais presentes em circuitos eletrônicos quanto a geração controlada de sinais de teste para estimular esses circuitos. A referência a “EU Plug” indica que a unidade utiliza um tipo de plugue adequado para tomada europeia, portanto é importante confirmar esse detalhe no momento da compra.

Principais Aplicações

Esse tipo de equipamento é indicado em atividades de eletrônica e automação onde há necessidade de testar, depurar ou validar sinais analógicos e digitais. Em ambientes de prototipagem maker e educação, serve para demonstrar comportamento de sinais, testar fontes, sensores e pequenos módulos; em manutenção e bancada de reparos, auxilia na identificação de falhas por meio da comparação entre sinais esperados e reais. Também é útil em aplicações de desenvolvimento onde é necessário injetar formas de onda específicas para validar circuitos de controle, filtros e interfaces analógicas.

Como Funciona

Na prática, o instrumento se integra ao projeto conectando-se ao circuito sob teste: a parte de geração fornece sinais de referência que podem ser aplicados a entradas de circuito para observação do comportamento, enquanto a parte de medição monitora a resposta desses pontos. Seu uso típico envolve conectar as saídas e entradas apropriadas ao circuito, ajustar parâmetros de forma de onda e observar o traçado no display para analisar amplitude, forma e comportamento temporal. É comum operar esse tipo de equipamento em conjunto com placas, módulos e sistemas eletrônicos durante desenvolvimento e depuração, tomando cuidado com aterramento e conexões para evitar danos.

Observações e vantagens práticas

Como vantagem prática, a integração das funções de osciloscópio e gerador de sinais em um único equipamento reduz a necessidade de múltiplos aparelhos na bancada e facilita testes iterativos. Antes de adquirir, verifique especificamente a compatibilidade com seu projeto: confirme o tipo de alimentação (incluindo plugue), pinagem das conexões de entrada/saída, dimensões físicas, e quaisquer requisitos elétricos do seu ambiente de trabalho. Evite supor características técnicas não especificadas e, se necessário, consulte o manual técnico ou o vendedor para confirmar detalhes operacionais. Este produto é conhecido em ingles como "JDS2062A Oscilloscope Arbitrary Waveform Generator EU Plug"
