LP-1 Sonda Lógica de Alta Frequência para DTL/TTL/CMOS com Memória de Pulsos

Descrição do produto

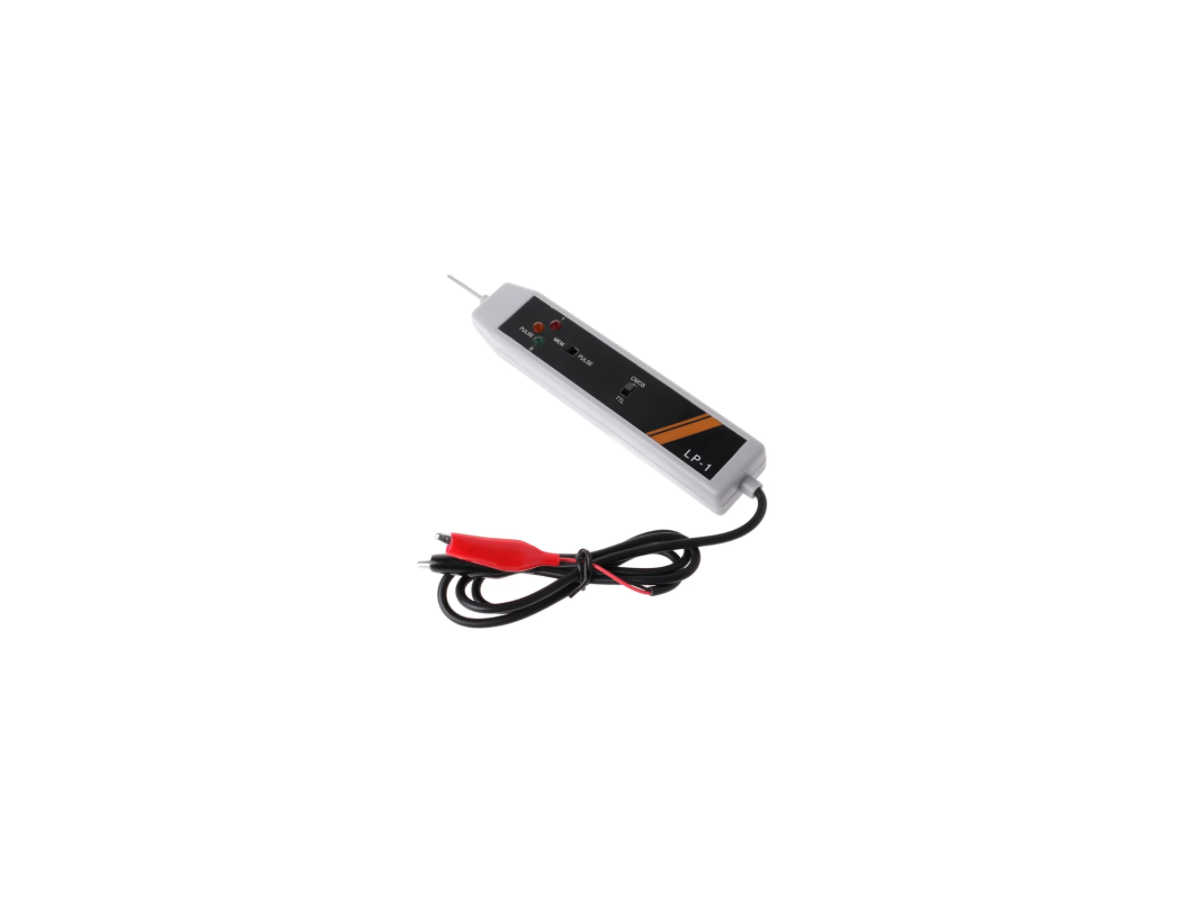

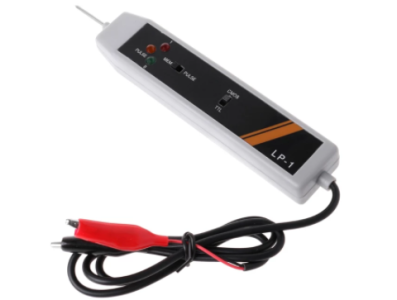

A Sonda Lógica LP-1 de Resposta em Alta Frequência é um instrumento de diagnóstico para verificação de sinais digitais em circuitos eletrônicos. Projetada para identificar níveis lógicos e detectar pulsos rápidos em famílias DTL, TTL e CMOS, ela também incorpora função de memória de pulso para registrar transientes que seriam difíceis de observar a olho nu ou com um multímetro comum. A proposta é oferecer um recurso prático no banco de trabalho para análise de comportamento lógico em protótipos e placas em serviço.

Principais Aplicações

Este equipamento é indicado para uso em projetos de eletrônica, automação, robótica, prototipagem e manutenção de equipamentos digitais, além de atividades em ambientes de educação maker. Serve para validar sinais em portas lógicas, barramentos digitais e pontos de teste em placas de controle, facilitando a localização de falhas em circuitos lógicos e a verificação de pulso em testes de comunicação entre módulos.

Como Funciona

A sonda é aplicada diretamente sobre o ponto de teste do circuito, enquanto uma referência de terra deve ser feita à carcaça ou malha de referência do circuito sob análise. Ela interpreta o nível lógico presente e indica a ocorrência de transições e pulsos; a função de memória de pulso mantém a indicação de eventos muito curtos que poderiam passar despercebidos. O comportamento de resposta em alta frequência permite detectar transientes rápidos típicos de sinais digitais modernos, sem necessidade de informações adicionais sobre valores numéricos.

Vantagens e Observações de Uso

Na prática, a sonda facilita testes rápidos e repetidos durante depuração e montagem, reduzindo o tempo para identificar pontos com comportamento inesperado. Antes da compra e uso, verifique a compatibilidade do instrumento com os níveis lógicos e as condições elétricas do seu projeto, confirme requisitos como referência de terra, pinagem e limites de tensão do circuito onde será aplicada, e evite usar a sonda em circuitos de potência ou sem isolamento adequado. Considere também procedimentos de ESD e mantenha boas práticas de conexão para não introduzir ruído nas medições.

Este produto é conhecido em ingles como "LP-1 High Frequency Response Logic Probe, DTL TTL CMOS Pulse Memory Logic Tester"
