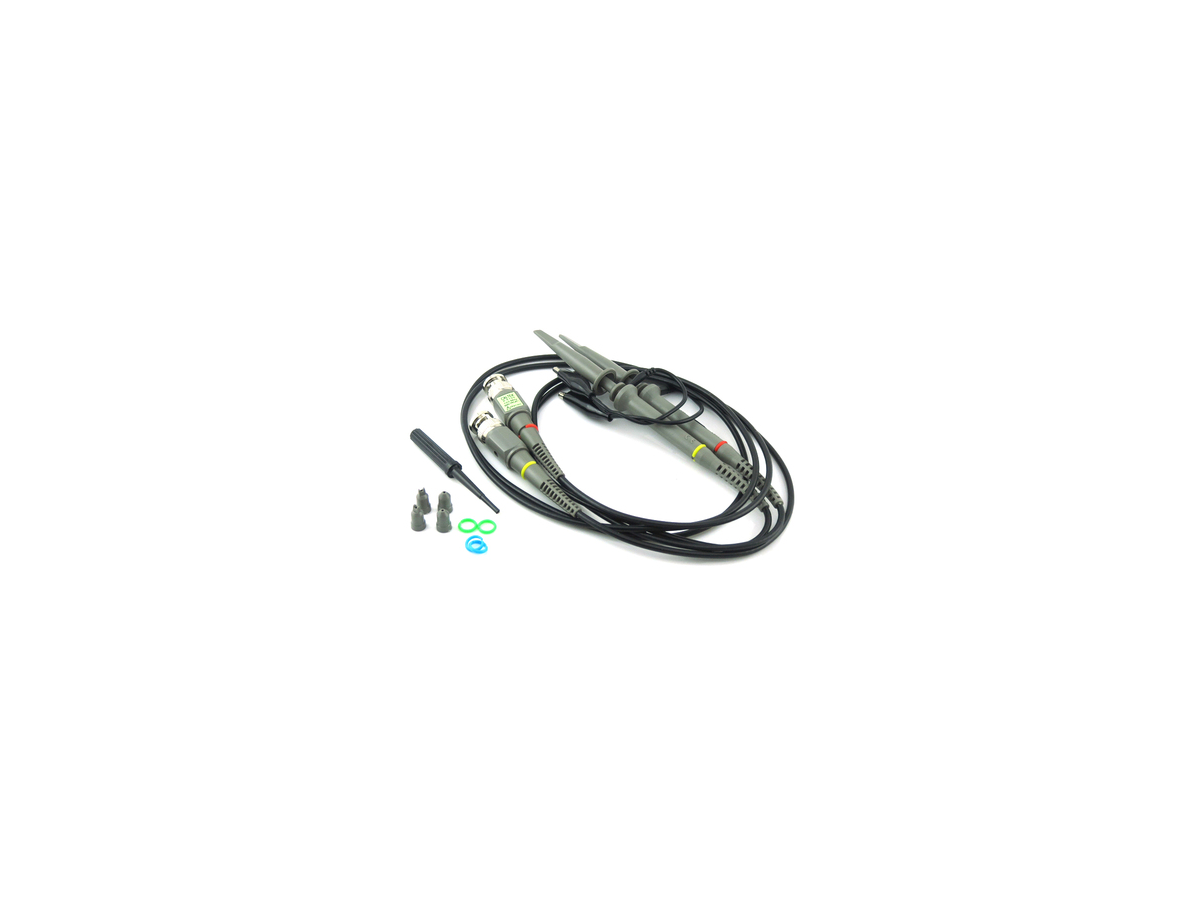

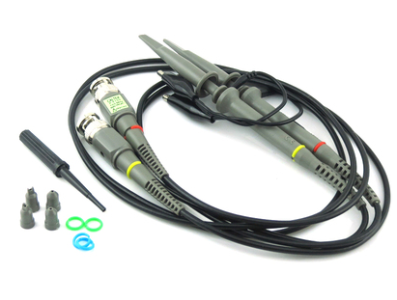

Sonda P6100 para osciloscópio DC 100 MHz

O que é e para que serve

A sonda para osciloscópio P6100 DC-100MHz é um acessório de medição projetado para transferir sinais elétricos de um circuito até a entrada de um osciloscópio, permitindo a observação e análise de formas de onda na faixa indicada (DC–100 MHz). Sua função principal é facilitar a medição de sinais analógicos e digitais em pontos de teste, possibilitando diagnóstico, validação de funcionamento e investigação de ruídos e transientes em sistemas eletrônicos.

Principais Aplicações

Este tipo de sonda é utilizada em atividades de desenvolvimento e manutenção eletrônica, prototipagem e educação maker, além de aplicações em automação e robótica para verificação de sinais de controle e sensores. Em laboratórios e bancadas de reparo ela é útil para inspeção de placas, testes em módulos e análise de comportamento de circuitos durante operação, contribuindo para identificação de falhas e otimização de projetos.

Como Funciona

A sonda é aplicada diretamente no ponto de teste do circuito e ligada à entrada do osciloscópio, servindo como a interface física e elétrica entre o dispositivo sob teste e o instrumento de medição. Ao utilizar a sonda, deve-se observar a referência de terra e as práticas de manuseio para minimizar interferências (por exemplo, reduzir laços de massa) e evitar leitura incorreta de sinais. Seu uso é coerente com medições em placas, sensores e módulos eletrônicos, integrando-se ao fluxo de trabalho de testes sem necessidade de alteração do circuito sob análise.

Vantagens práticas e observações de uso

Na prática, a sonda permite capturar detalhes de sinais que são difíceis de observar a olho nu, como ruído, oscilações e transientes, auxiliando na validação de projetos e na manutenção. Antes da compra, verifique se o osciloscópio e o projeto requerem compatibilidade para a faixa de frequência, tipo de conector, impedância de entrada e limites de tensão de teste; não assuma valores não documentados. Evite o uso em pontos com tensões perigosas sem treinamento adequado e confirme sempre as condições de segurança do ambiente de trabalho. Este produto é conhecido em ingles como "P6100 Oscilloscope Probe DC-100MHz"
