Sonda de Osciloscópio T3100

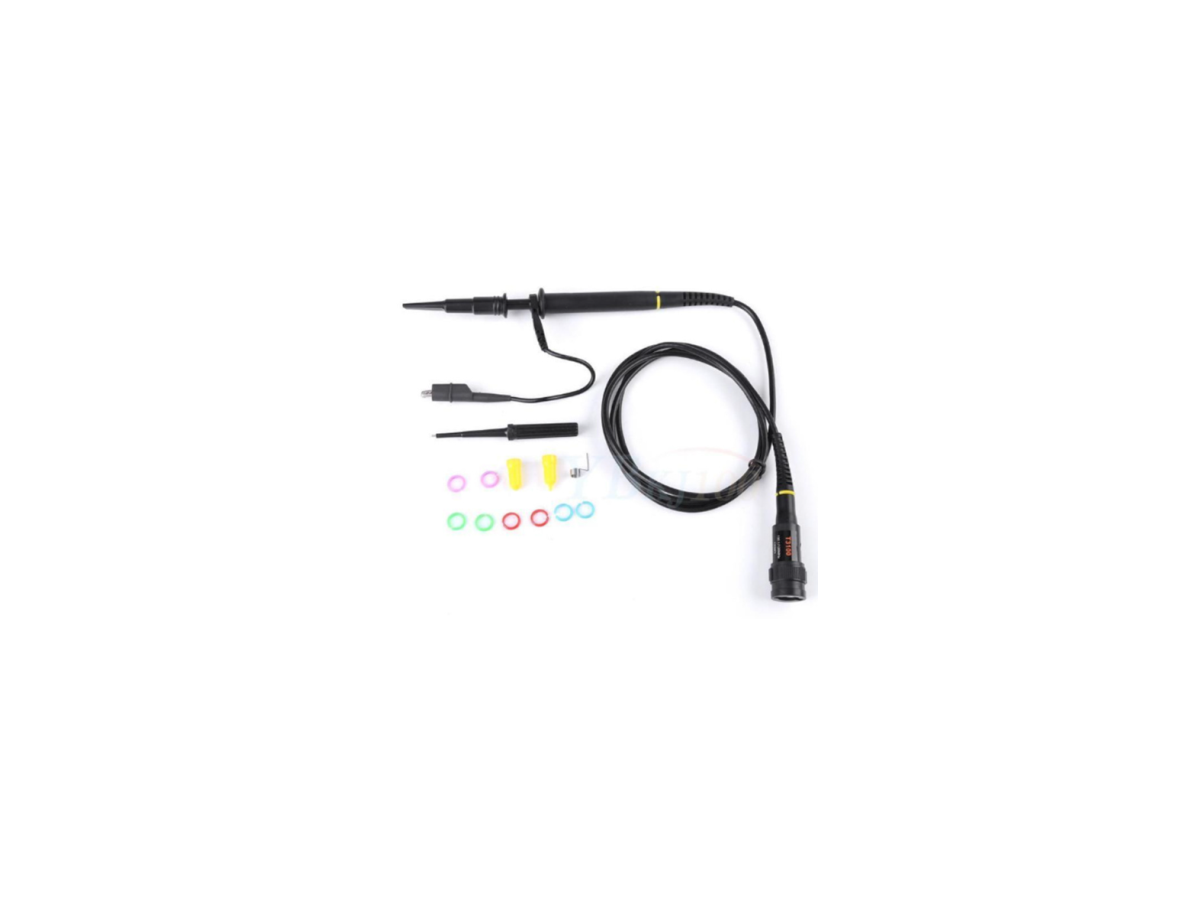

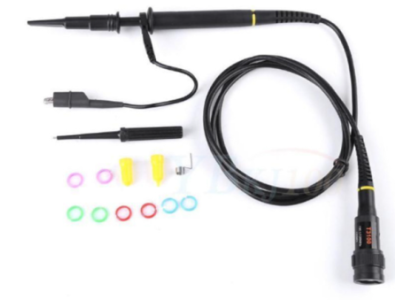

A Sonda de Osciloscópio T3100 é um acessório destinado a captar sinais elétricos em pontos de teste e levar essas informações até a entrada de um osciloscópio para análise. Sua função principal é permitir a observação da forma de onda e do comportamento temporal de sinais em circuitos eletrônicos, facilitando diagnóstico, validação e desenvolvimento.

Principais Aplicações

Pode ser empregada em projetos e atividades de eletrônica, robótica, automação, prototipagem e educação maker, bem como em manutenção e reparo de equipamentos eletrônicos. É útil para verificar sinais de sensores, sinais digitais e analógicos em placas, analisar transientes e verificar a integridade de sinais PWM e sinais de controle em drivers e módulos.

Como Funciona

A sonda é conectada entre o ponto de teste no circuito e a entrada do osciloscópio, permitindo que o instrumento registre a forma de onda daquela conexão. O operador posiciona a ponteira no nó desejado e estabelece o retorno de referência (massa/terra) conforme a prática adotada, enquanto o osciloscópio exibe e permite medir parâmetros temporais e de amplitude. Em muitos casos é necessário ajustar a compensação e as configurações do canal do osciloscópio para assegurar fidelidade da medida.

Observações e Cuidados

Antes da compra e do uso, confirme a compatibilidade entre a sonda e o osciloscópio que será utilizado, bem como requisitos de isolamento, tensão máxima suportada e pinagem das conexões do seu sistema. Evite medir pontos energizados além das especificações do equipamento e mantenha práticas adequadas de aterramento para reduzir ruído e risco de danos. A escolha correta da sonda impacta diretamente na qualidade das medições e na segurança do trabalho.
Este produto é conhecido em ingles como "T3100 Oscilloscope Probe"
