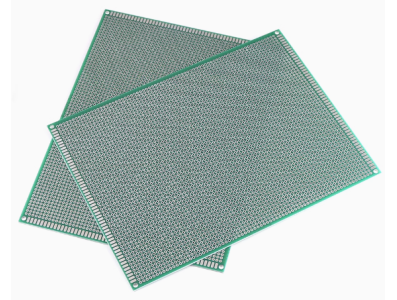

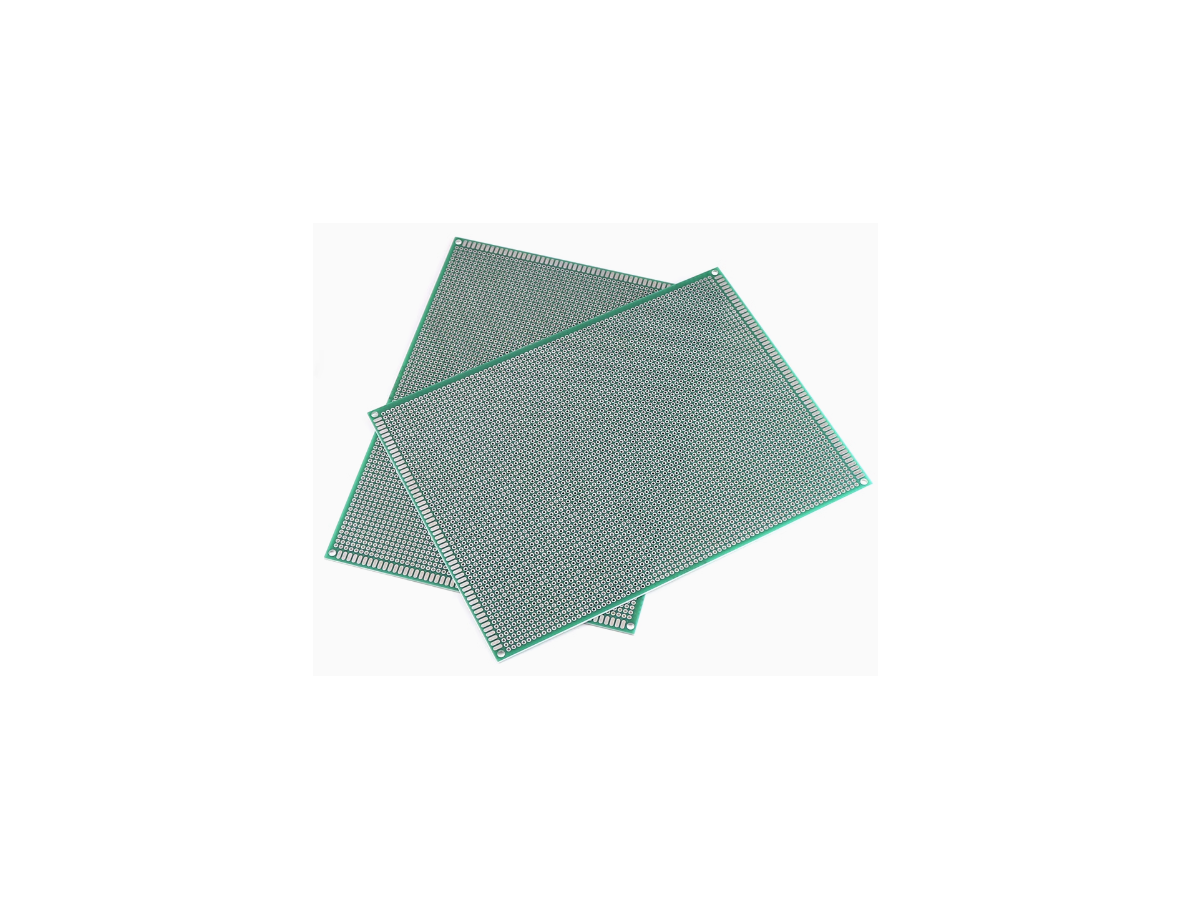

Placa de Protótipo PCB Universal Dupla Face 15 x 20 cm, passo de furos 2,54 mm

O que é o produto e sua função principal

A Placa de Protótipo PCB Universal 15x20 cm dupla face com passo de furos 2,54 mm é uma placa de prototipagem em circuito impresso destinada à montagem e testes de circuitos eletrônicos. Seu formato e distribuição de furos permitem fixar e soldar componentes, headers e conectores em uma superfície rígida, facilitando a transição do esquema de ensaio para uma montagem mais permanente.

Principais Aplicações

Este tipo de placa é indicado para desenvolvimento e reparo em eletrônica, prototipagem de módulos e circuitos experimentais na cultura maker, além de projetos de robótica e automação onde é necessário construir pequenas placas de circuito customizadas. Também é útil em ambientes educacionais para ensino prático de montagem e soldagem, e na manutenção quando há necessidade de adaptar ou substituir trechos de um circuito.

Como Funciona

A placa apresenta furos com passo de 2,54 mm distribuídos em uma área de 15 x 20 cm e pads em ambas as faces, permitindo a soldagem de componentes em topo e verso. O passo de 2,54 mm facilita o uso de pinos e conectores com essa distância entre terminais, tornando a integração com módulos e cabos que usem esse padrão mais direta. Interligações entre as duas faces costumam ser realizadas manualmente por meio de fios ou pontes soldadas nos pontos desejados.

Vantagens práticas e cuidados antes da compra

Entre as vantagens estão a grande área disponível para montagem e o padrão de furos que simplifica o posicionamento de headers e conectores comuns. Antes da compra, verifique se o passo de 2,54 mm e as dimensões da placa atendem ao seu projeto e confirme se você precisa de furos metalizados (plated through holes) ou apenas das ilhas de solda, pois existem variações que afetam a facilidade de fazer vias. Ao trabalhar com soldagem, tome cuidado com o calor aplicado e com a integridade dos pads para evitar descolamento ou dano à placa. Este produto é conhecido em ingles como "15*20 cm Universal PCB Prototype Board Double-Side 2.54mm Hole pitch"
