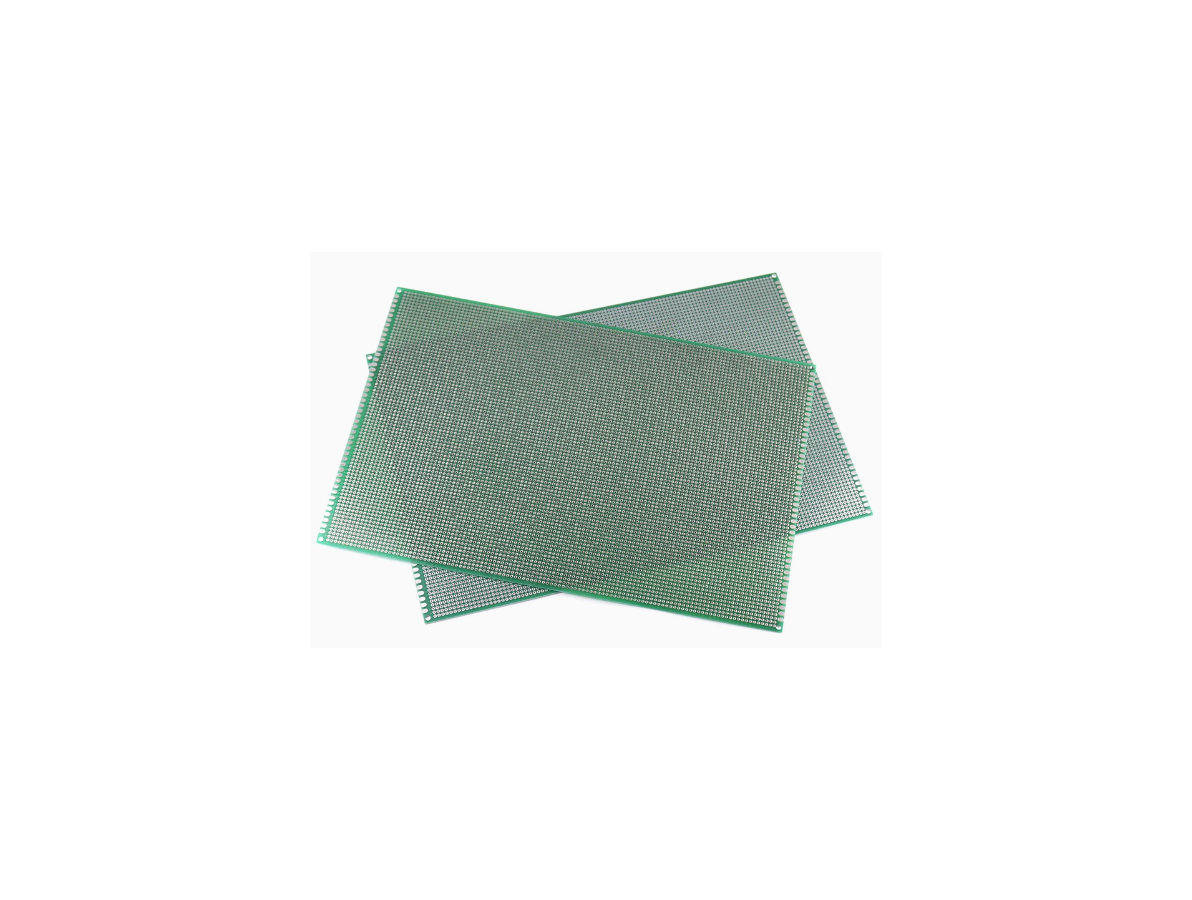

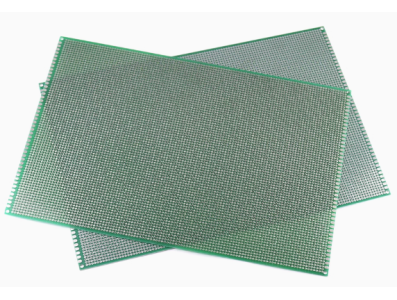

Placa de protótipo PCB universal 20 x 30 cm dupla face passo de furos 2,54 mm

A Placa de Protótipo PCB Universal 20x30 cm dupla face com passo de furos 2,54 mm é uma placa de prototipagem em formato retangular com matriz de furos em passo padrão de 2,54 mm e pads em ambas as faces. Sua função principal é permitir a montagem e interconexão física de componentes eletrônicos por meio de soldagem, servindo como base para testar circuitos, construir versões iniciais de projetos e efetuar reparos ou modificações em placas já existentes.

Principais Aplicações

A placa pode ser aplicada em prototipagem eletrônica, na construção de módulos e adaptadores, em projetos de robótica e automação simples, e em atividades de educação maker e laboratórios. É indicada para montagens que utilizem conectores e cabos com passo de 2,54 mm, bem como para experimentos com sensores e módulos comuns em plataformas de desenvolvimento como Arduino, onde a matriz de furos facilita a organização dos sinais e a fixação mecânica dos componentes.

Como Funciona

Normalmente os componentes são posicionados sobre a placa e soldados nos pads correspondentes; as conexões elétricas entre pontos distintos são estabelecidas por trilhas soldadas, fios ou pontes de solda. Por ser dupla face, permite distribuir conexões em ambos os lados da placa, o que facilita rotas mais compactas sem necessidade de fios longos. O passo de furos de 2,54 mm é compatível com headers e pinos padrão, possibilitando a instalação de terminais ou encaixes para conexão com placas de desenvolvimento e módulos.

Vantagens e Observações

Entre as vantagens práticas estão a versatilidade para diferentes tipos de protótipos e a facilidade de uso com componentes de passo padrão. Antes da compra, confira se as dimensões físicas e o passo de furos atendem aos requisitos do seu projeto, e verifique pinagem, tensão e demais especificações dos componentes que serão utilizados para evitar incompatibilidades. Atente-se também às técnicas de soldagem e isolamento entre vias adjacentes para garantir montagem segura e funcional. Este produto é conhecido em ingles como "20*30 cm Universal PCB Prototype Board Double-Side 2.54mm Hole pitch"
