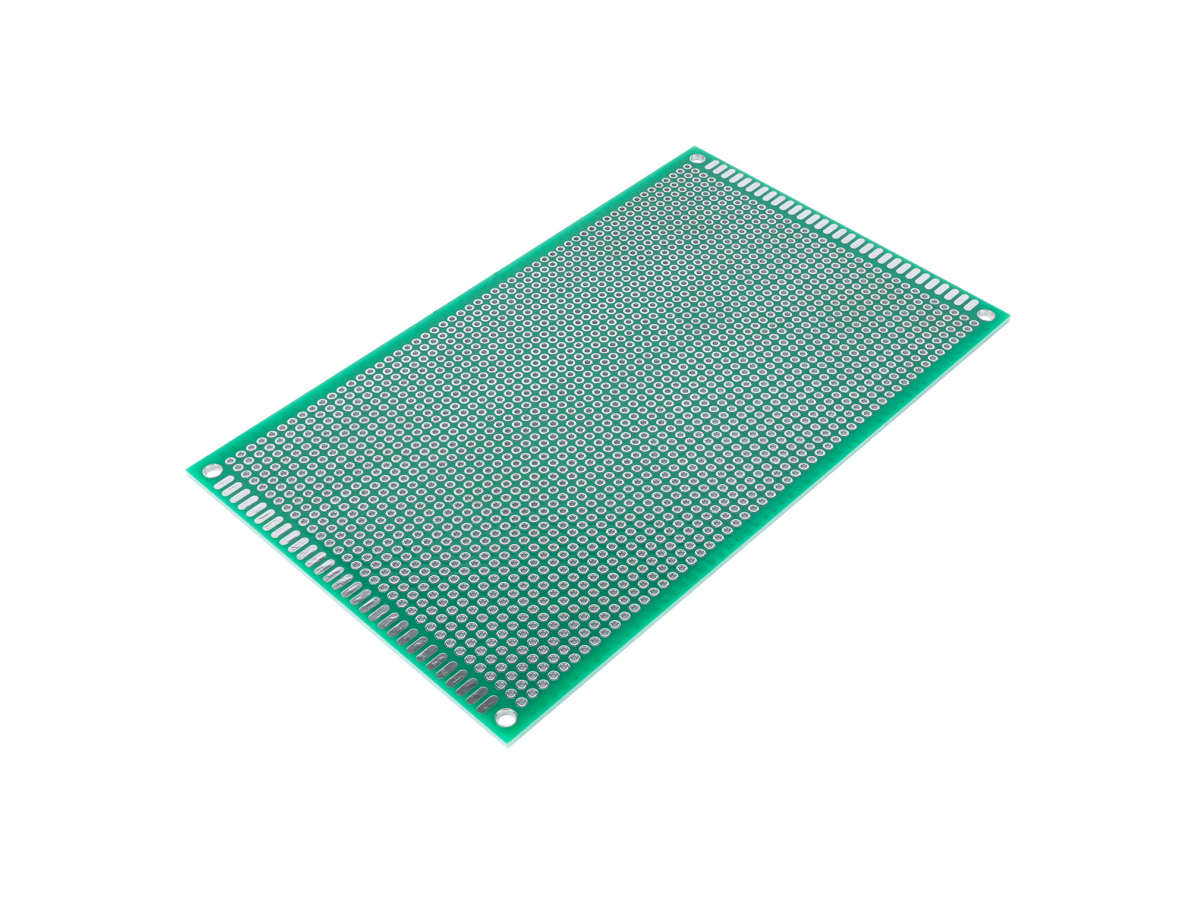

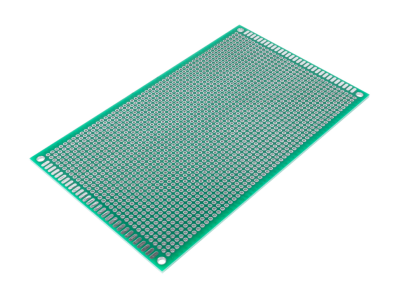

Placa protótipo PCB universal dupla face 9 x 15 cm, passo de furos 2,54 mm, acessório Arduino

O que é e para que serve

A placa de prototipagem PCB universal dupla face 9×15 cm passo de furos 2,54 mm é uma placa para montagem e teste de circuitos eletrônicos, com furos dispostos em malha padrão de 2,54 mm e construção dupla face. Sua função principal é permitir a soldagem de componentes, conectores e fios para montar protótipos funcionais ou realizar reparos temporários em placas de circuito, oferecendo uma superfície organizada para definir ligações e padrões de interconexão antes de projetar um PCB definitivo.

Principais Aplicações

Indicada para prototipagem em eletrônica, projetos de robótica e automação, atividades de educação maker e manutenção de equipamentos eletrônicos. Pode ser usada para montar módulos, adaptar sensores e motores a layouts personalizados, testar topologias de circuito e criar interfaces entre módulos e sistemas já existentes durante o desenvolvimento de um projeto.

Como Funciona

A placa possui furos no passo de 2,54 mm distribuídos por toda a área, com ilhas de solda em ambas as faces que permitem fixar terminais, pinos e componentes através de soldagem. Em um projeto típico, componentes são posicionados e soldados nas ilhas correspondentes, e as conexões são feitas com fio ou trilhas soldadas para formar as interligações desejadas. Esse formato facilita a implementação de headers, jumpers e módulos padrão que utilizam o mesmo passo, além de permitir alterações e testes rápidos no circuito.

Vantagens e cuidados de uso

Entre as vantagens estão a flexibilidade para criar layouts personalizados, facilidade de modificação e custo acessível para protótipos e pequenas correções. Antes de comprar ou usar, confira cuidadosamente dimensões físicas necessárias para seu projeto e verifique pinagem, requisitos de tensão e qualquer protocolo de comunicação envolvido na montagem final; planeje o posicionamento dos componentes para evitar excesso de calor na soldagem e curto-circuitos entre trilhas próximas. Este produto é conhecido em ingles como "9*15 cm Universal PCB Prototype Board Double-Sided 2.54mm Hole pitch"
