Placa adaptadora PCB 8 pinos sem chumbo SO/MSOP/TSSOP/SOIC/SOP8 para DIP8 (Wide-Body / Narrow-Body)
P01564
AVISE-ME QUANDO DISPONÍVEL POR:
O que é o Adaptador PCB sem chumbo para SO/MSOP/TSSOP/SOIC/SOP8 para DIP8 (corpo largo e corpo estreito) - 8 pinos e qual sua função principal

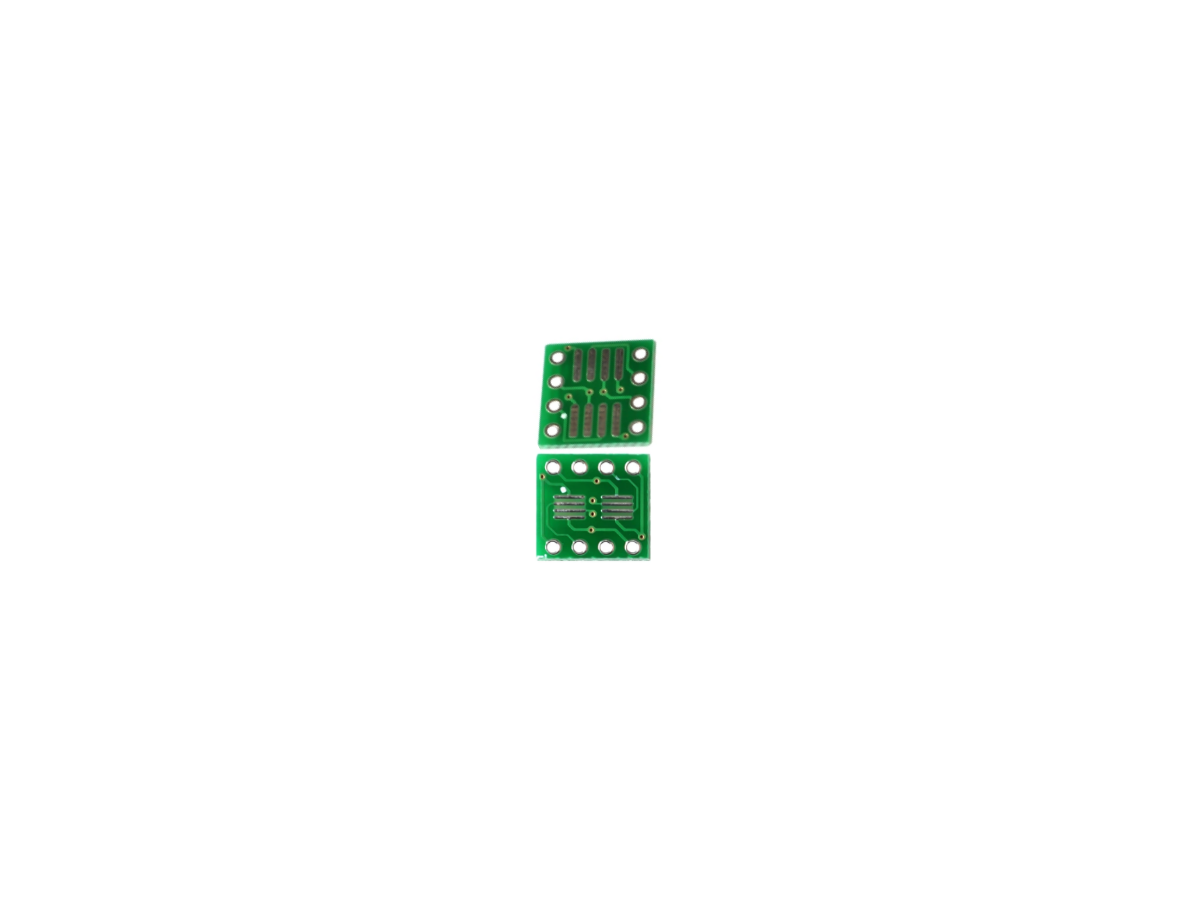

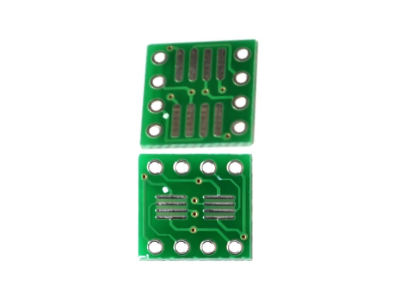

Este adaptador é uma pequena placa PCB que permite a conversão de encapsulamentos SMD de 8 pinos (SO, MSOP, TSSOP, SOIC, SOP8) para uma saída em padrão DIP8 através de pinos passantes. Sua função principal é possibilitar a montagem, teste e programação de circuitos integrados SMD em ambientes de prototipagem e ensaio que exigem o formato DIP, facilitando o uso em placas de ensaio, soquetes ou soluções de bancada.
Principais Aplicações
É indicado para projetos de eletrônica, robótica, automação e cultura maker onde há necessidade de adaptar componentes SMD para uso em montagem por inserção ou em breadboards. Também é útil em manutenção e reparo para testar chips fora do circuito, em desenvolvimento de firmware quando se necessita programar ou depurar um CI, e em ambientes educacionais para demonstrar funcionamento de encapsulamentos SMD sem a necessidade de montagem direta em PCB final.
Como Funciona
O componente SMD é soldado nas pads apropriadas da placa adaptadora, observando-se a orientação e a correspondência de pinos; em seguida, os pinos em formato DIP8 permitem a conexão por inserção em soquete ou placa de prototipagem. A placa geralmente apresenta pads para diferentes larguras de encapsulamento (corpo largo e estreito), de modo a acomodar variações físicas entre SOIC, TSSOP e outros formatos listados, transformando a interface do componente para um arranjo de pinos passantes.
Vantagens e observações de uso
Entre as vantagens práticas estão a facilidade de testar e manipular CIs SMD sem a necessidade de fabricar uma nova placa PCB, e a rapidez para validar circuitos durante desenvolvimento. Antes da compra e uso, confirme a correspondência de pinagem entre o encapsulamento do componente e a disposição dos pinos na placa adaptadora, verifique dimensões físicas e observe cuidados ao soldar (temperatura e tempo para evitar dano ao CI). Considere também requisitos do seu projeto em termos de tensão, dissipação térmica e espaço mecânico, já que esses aspectos dependem do componente e do circuito em que será usado. Este produto é conhecido em ingles como "Leadfree so/msop/tssop/soic/sop8 to dip8 Wide-Body Narrow-Body Adapter Board PCB 8pin"
