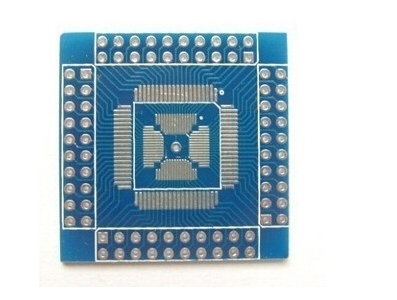

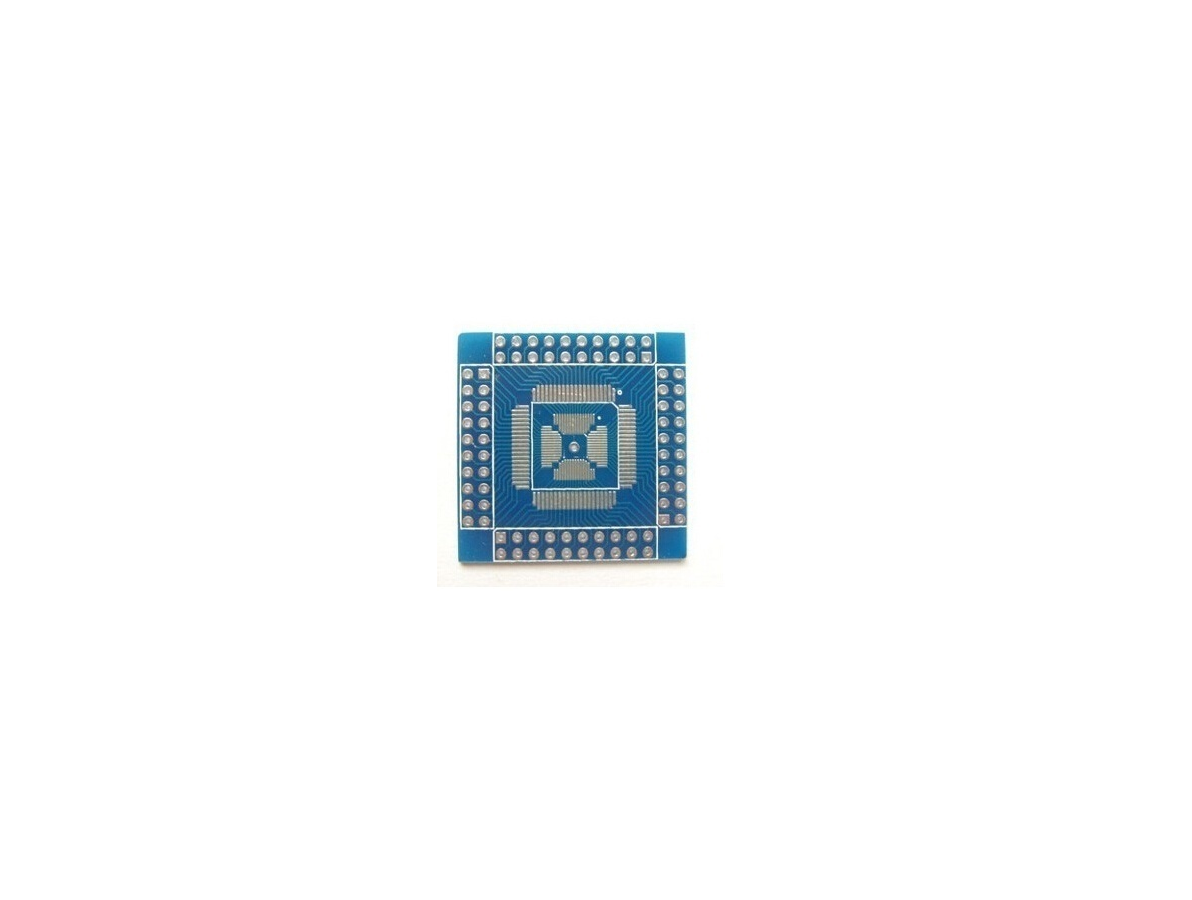

Placa adaptadora dupla face QFN/QFP/TQFP/LQFP 16-80 para DIP, versão QFP80 disponível para AD9854

O que é o Adaptador dupla face de QFN/QFP/TQFP/LQFP 16-80 para DIP e qual sua função principal

O Adaptador dupla face de QFN/QFP/TQFP/LQFP 16-80 para DIP é uma placa adaptadora projetada para permitir a utilização de circuitos integrados em encapsulamentos SMD (QFN, QFP, TQFP, LQFP) com contagem de pinos entre 16 e 80 em formato DIP. Sua função principal é adaptar a terminação fina e pads desses encapsulamentos para uma disposição de pinos tipo DIP, facilitando testes, prototipagem e integração em soquetes ou protoboards que aceitem pinos DIP. A placa também dispõe de um posicionamento para QFP80 indicado para uso com AD9854, sem que o componente venha incluso.

Principais Aplicações

Este adaptador é indicado para projetos de prototipagem eletrônica, manutenção e reparo de placas, desenvolvimento e testes em automação e robótica e atividades da cultura maker e educação. Pode ser útil quando há necessidade de experimentar um CI SMD em um circuito de bancada, validar funcionalidade antes da montagem em PCB final, ou adaptar um componente SMD para uso temporário em um equipamento que aceite soquetes DIP.

Como Funciona

O componente SMD é soldado aos pads correspondentes do adaptador conforme o tipo de encapsulamento (QFN, QFP, TQFP ou LQFP) e a saída do adaptador fornece pinos em fileira no formato DIP. Por ser dupla face, a placa oferece rotas e pads adicionais para facilitar a conexão entre os terminais do encapsulamento e os pinos DIP. Após a soldagem e verificação das conexões, o conjunto pode ser inserido em soquete ou usado em bancada para ligação com outros módulos, sensores, drivers ou placas de desenvolvimento — sempre observando a pinagem e as necessidades do projeto.

Vantagens práticas e observações de uso

A principal vantagem prática é a possibilidade de testar e integrar CIs SMD de maior complexidade em ambientes de prototipagem DIP, reduzindo a necessidade de fabricação imediata de uma placa específica. Antes da compra e uso, verifique cuidadosamente a correspondência de pinos entre o encapsulamento e o layout do adaptador, atenção à orientação do componente, qualidade da soldagem (reflow, hot air ou solda manual conforme habilidade) e possíveis curtos entre pads. Confirme também requisitos do projeto como pinagem, protocolos e tensões do CI que será montado, já que esses dados não são fornecidos pela placa adaptadora. Este produto é conhecido em ingles como "QFN/QFP/TQFP/LQFP 16-80 turn to DIP Double Sided Adapter Board, AD9854 Available QFP80"
