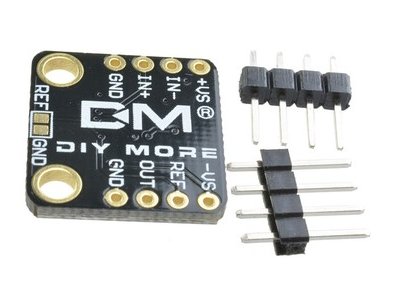

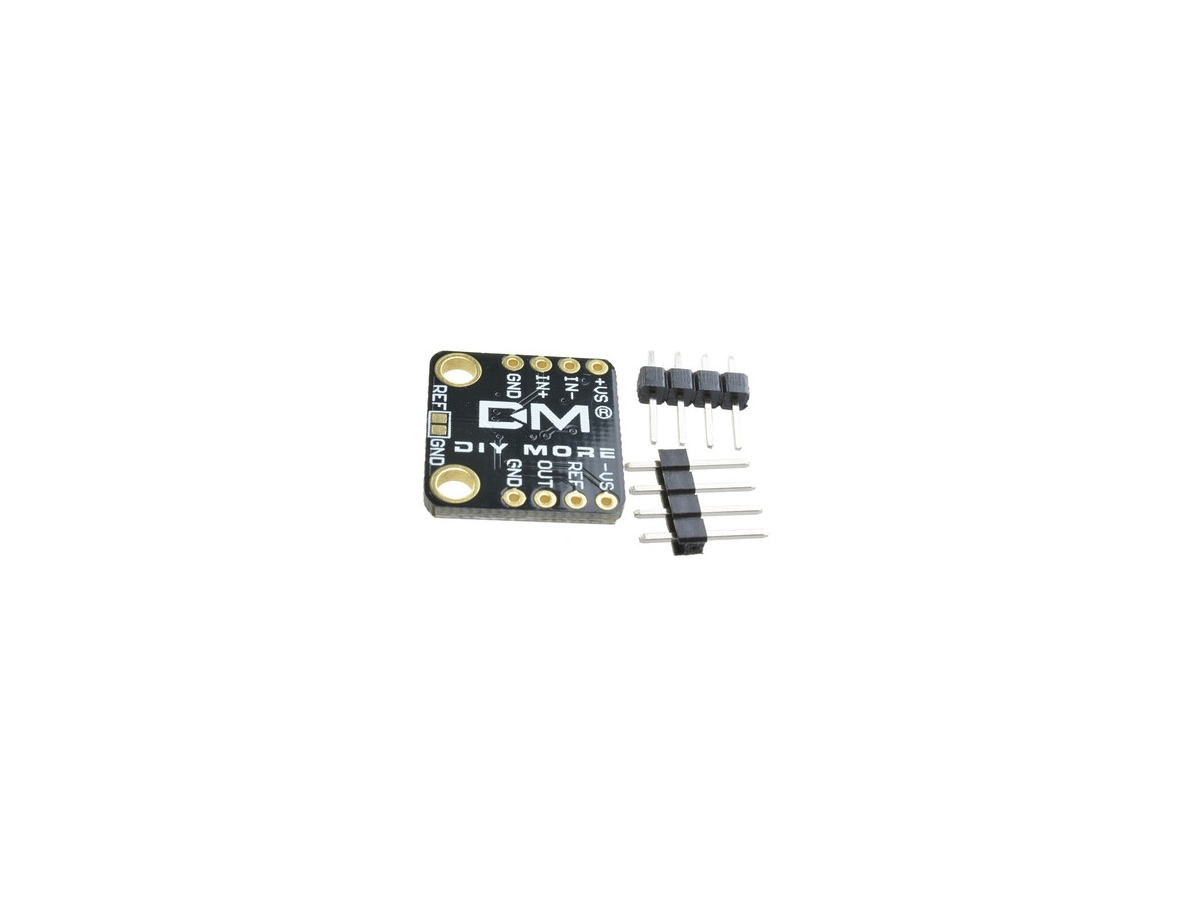

Shield Arduino AD623 com amplificador de instrumentação integrado para alimentação única, baixo consumo 3V a 12V, ampla faixa de

O que é o produto e qual sua função principal

A Placa amplificadora de instrumentação AD623 (alimentação simples 3V–12V, baixo consumo, saída rail-to-rail) é um módulo que incorpora o amplificador de instrumentação AD623 para condicionamento de sinais diferenciais de baixa amplitude. Sua função principal é fornecer ganho preciso e isolamento do sinal de sensores antes da conversão analógica-digital, permitindo amplificar pequenas variações diferenciais com alimentação em modo de tensão única e operação de baixo consumo.

Principais Aplicações

Este tipo de placa é indicado para projetos de robótica, automação, eletrônica e prototipagem na comunidade maker, além de uso em laboratórios de ensino e manutenção onde seja necessário amplificar sinais de sensores. Aplicações típicas incluem condicionamento de sinais provenientes de pontes de medição, sensores de deslocamento ou força e outros transdutores que entregam sinais diferenciais de pequena amplitude, integrando-se com sistemas de aquisição e microcontroladores como plataformas de prototipagem.

Como Funciona

O módulo recebe um sinal diferencial nas entradas e entrega uma saída condicionada pronta para leitura por conversores analógico-digital ou estágios seguintes de processamento. Por operar com alimentação única e permitir saída com swing rail-to-rail, facilita a interface direta com tensões de referência de placas de prototipagem. A integração costuma ser feita conectando as entradas diferenciais ao sensor, a alimentação adequada ao módulo e ligando a saída ao ADC do controlador; verifique a pinagem do módulo no produto antes da conexão.

Vantagens e Observações de Uso

Entre as vantagens práticas estão a simplicidade de uso para amplificação diferencial, baixo consumo energético e maior faixa útil de saída por contar com saída rail-to-rail, o que ajuda quando a alimentação é limitada. Recomenda-se conferir cuidadosamente a tensão de alimentação exigida pelo módulo, a pinagem e os requisitos de ganho do seu projeto antes da compra, além de validar se o nível de ruído e a faixa de entrada atendem à aplicação desejada. Para detalhes sobre ajuste de ganho e limites operacionais específicos, consulte a documentação técnica do amplificador integrado.

Este produto é conhecido em ingles como "AD623 Integrated Single Supply Instrumentation Amplifier Board,Low Power Consumption 3V-12V Wide Input Rail to Rail Output Swing"
