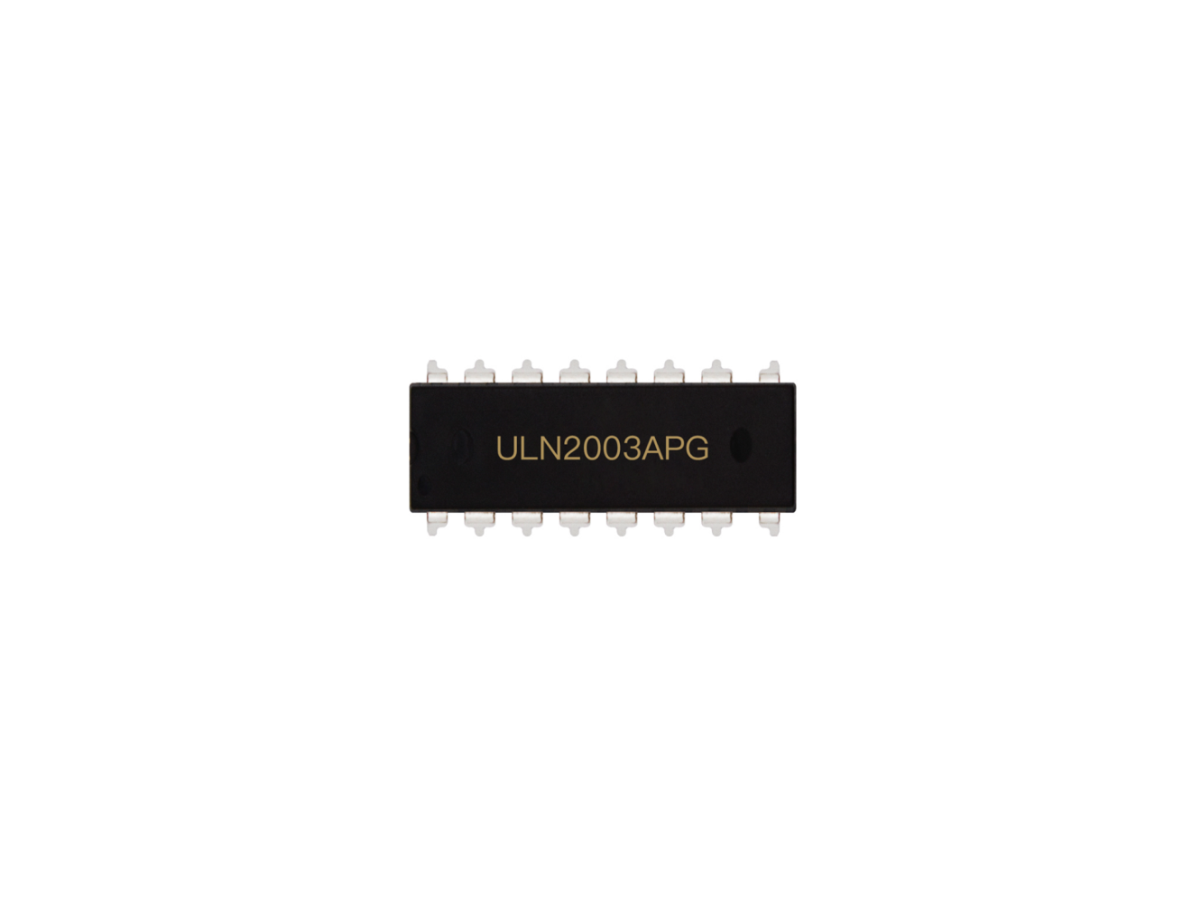

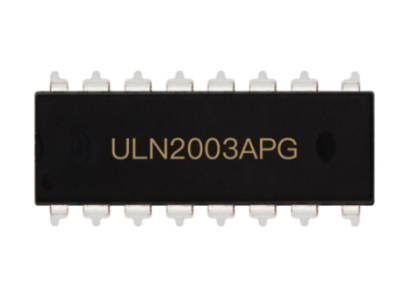

Driver Darlington ULN2003 / ULN2003APG, circuito integrado DIP-16

O Driver Darlington ULN2003/ULN2003APG em DIP-16 é um circuito integrado do tipo driver Darlington em encapsulamento DIP-16 cuja função principal é servir como interface entre sinais de baixa potência e cargas que exigem maior corrente. Ele permite que etapas de lógica ou saídas de placas de controle acionem elementos externos sem a necessidade de projetar um estágio amplificador discreto, concentrando múltiplos canais de acionamento em um único componente de fácil montagem.

Principais Aplicações

Este componente é indicado para projetos de robótica, automação, eletrônica, prototipagem e educação maker onde seja necessário acionar relés, LEDs, pequenos motores, solenoides ou outros atuadores a partir de sinais digitais. Também é útil em tarefas de manutenção e reparo de módulos eletrônicos que utilizem arrays de transistores para amplificação de corrente, pois simplifica o roteamento e reduz o número de componentes discretos necessários.

Como Funciona

Na prática, o integrado recebe sinais de entrada de uma lógica de controle e fornece saídas capazes de alimentar cargas conectadas ao seu pino de saída; a integração é feita ligando os pinos de entrada aos sinais do controlador e as saídas às cargas, mantendo referência comum de massa. O encapsulamento DIP-16 facilita a montagem em soquetes, placas de ensaio ou PCI/PCB, permitindo substituição e testes rápidos. Antes de conectar, confirme a pinagem e a orientação do encapsulamento para evitar inversões que possam danificar o circuito ou a carga.

Vantagens e Observações

Entre as vantagens práticas estão a conveniência de concentrar múltiplos canais de acionamento em um único CI e a facilidade de uso em protótipos e projetos educativos. Como precauções, verifique cuidadosamente a compatibilidade elétrica com sua aplicação (tensão de alimentação, limites de corrente, dissipação térmica) e confirme pinagem e dimensões do DIP-16 para encaixe em soquete ou placa. Consulte o datasheet do componente específico antes da integração para garantir que atende aos requisitos do seu projeto. Este produto é conhecido em inglês como "ULN2003 ULN2003APG Driver DARL DIP-16".
