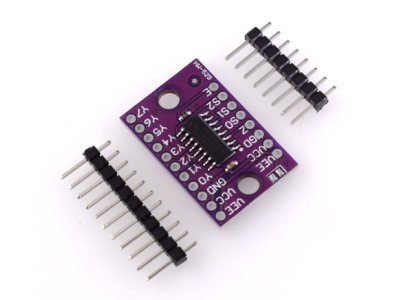

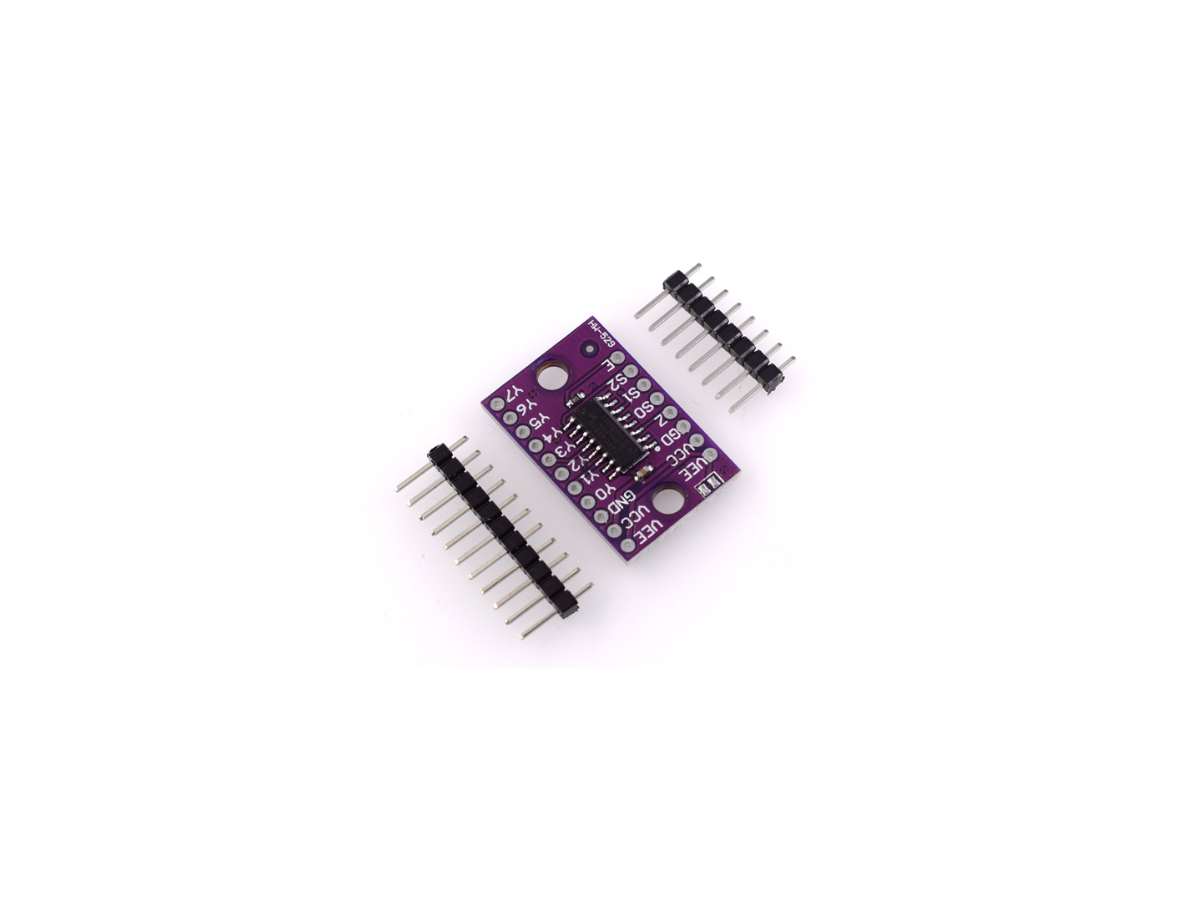

Módulo Seletor Multiplexador Analógico 8 Canais CJMCU-4051 74HC4051

O Módulo Multiplexador Analógico 8 canais CJMCU-4051 (74HC4051) é um módulo baseado no circuito 74HC4051 projetado para selecionar uma entre oito vias analógicas por meio de sinais de controle digitais. Sua função principal é multiplexar e demultiplexar sinais analógicos, permitindo que um único canal de leitura ou de saída seja compartilhado entre múltiplos sensores ou fontes de sinal em um projeto eletrônico.

Principais Aplicações

Este módulo é adequado para projetos de eletrônica e cultura maker que demandam a leitura ou comutação de vários sinais analógicos, como prototipagem de sensores, testes e monitoração em bancada, automação simples e aplicações educacionais em robótica. Em situações nas quais há limitação de entradas analógicas em um conversor ADC ou em um microcontrolador, o módulo permite expandir funcionalidade sem necessidade de adicionar múltiplos conversores.

Como Funciona

O comportamento básico consiste em usar linhas de seleção digitais para conectar, em cada instante, uma das oito entradas/saídas analógicas ao contato comum do multiplexador. Na prática, o módulo é integrado ao projeto por meio de conexões de sinais analógicos ao(s) pino(s) de entrada e de linhas digitais de seleção que são controladas por um microcontrolador ou outro circuito de controle. A integração costuma envolver leitura pelo ADC de um microcontrolador, com comutação das vias conforme a lógica do software.

Vantagens e Cuidados

Entre as vantagens práticas estão a redução do número de entradas analógicas necessárias, maior flexibilidade em prototipagem e a possibilidade de centralizar leituras analógicas para testes e automação. Antes da compra e da integração, verifique cuidadosamente a compatibilidade com os níveis de sinal e a tensão de alimentação do seu sistema, confirme a pinagem e as dimensões do módulo, e assegure-se de que a faixa de sinal aceitável atende ao seu projeto para evitar danos. Este produto é conhecido em ingles como "CJMCU-4051 74HC4051 8-Channel-Mux Analog Multiplexer Selector Module"
