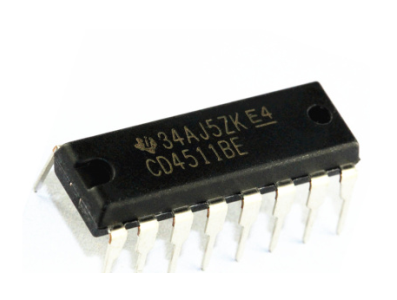

CI CD4511BE original

O CD4511BE é um circuito integrado utilizado como decodificador/driver para displays numéricos. Em termos práticos, sua função principal é receber sinais lógicos digitais e gerar os sinais necessários para controlar os segmentos de um display, simplificando a interface entre fontes digitais e indicadores visuais em projetos eletrônicos.

Principais Aplicações

Este componente é indicado para projetos de prototipagem, educação maker, manutenção e aplicações de eletrônica e automação que requerem indicação numérica, como painéis de leitura, contadores, relógios simples e displays em projetos de robótica. Pode ser empregado em conjunto com microcontroladores e plataformas de prototipagem para apresentar valores ou estados de sistemas de forma visual.

Como Funciona

O CD4511BE integra funções de decodificação e acionamento: ele interpreta entradas lógicas digitais e converte essa informação em sinais direcionados aos segmentos do display. Em um circuito típico, o componente é conectado entre a fonte de sinais digitais (por exemplo, um microcontrolador) e o display, assumindo parte do trabalho de interface elétrica e lógica, o que reduz a necessidade de componentes discretos externos. É importante observar que a correta integração depende da compatibilidade com o tipo de display, da pinagem e dos níveis de sinal utilizados no projeto.

Vantagens e Observações

Na prática, o uso deste CI pode reduzir a complexidade do circuito e acelerar o desenvolvimento, pois centraliza a lógica de controle do display em um único componente. Antes da compra e da montagem, confirme a pinagem, o encapsulamento e os requisitos de alimentação e lógica do projeto, além do tipo de display a ser usado, para evitar incompatibilidades. Verifique também a necessidade de resistores de limitação de corrente ou ajustes de hardware conforme seu circuito. Este produto é conhecido em ingles como "Original CD4511BE"
