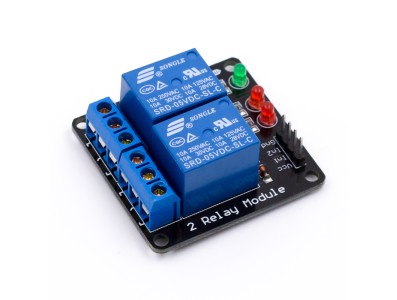

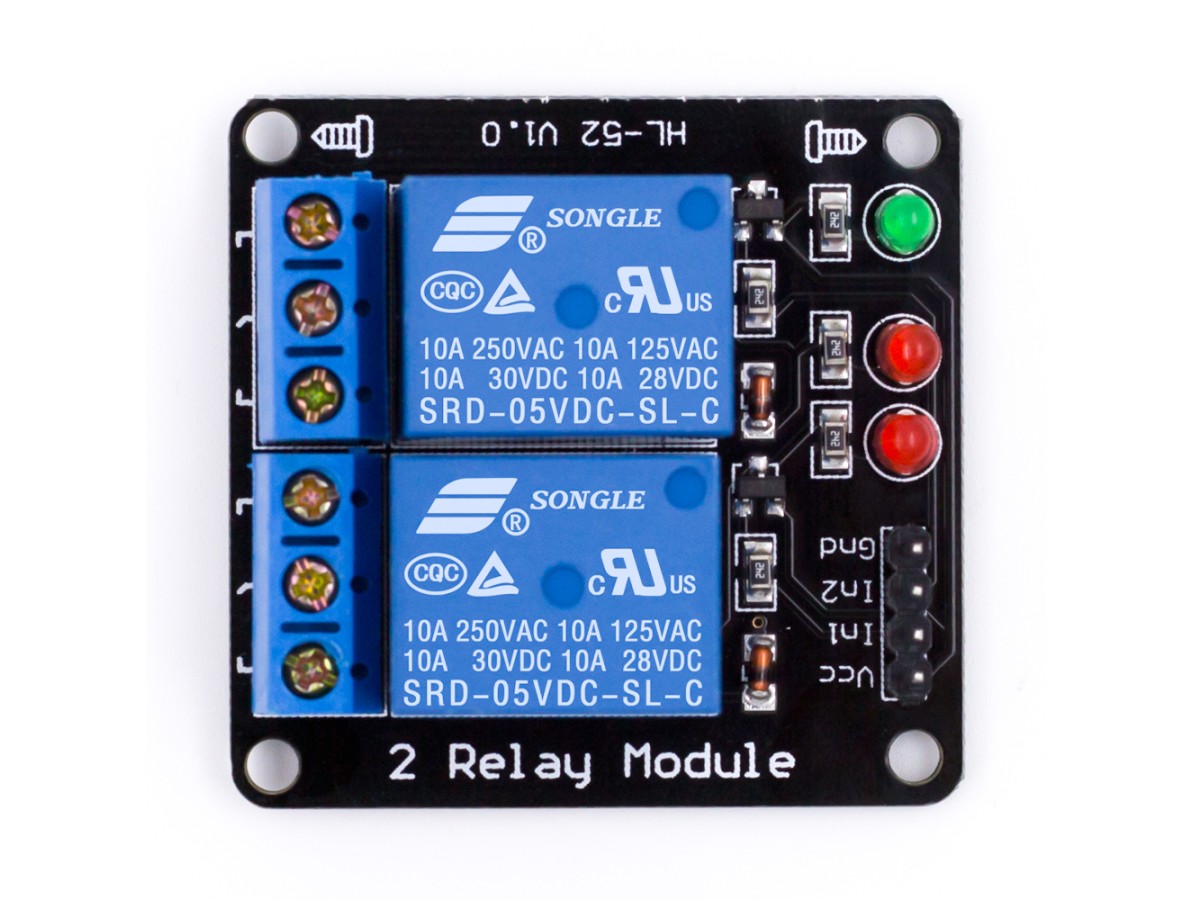

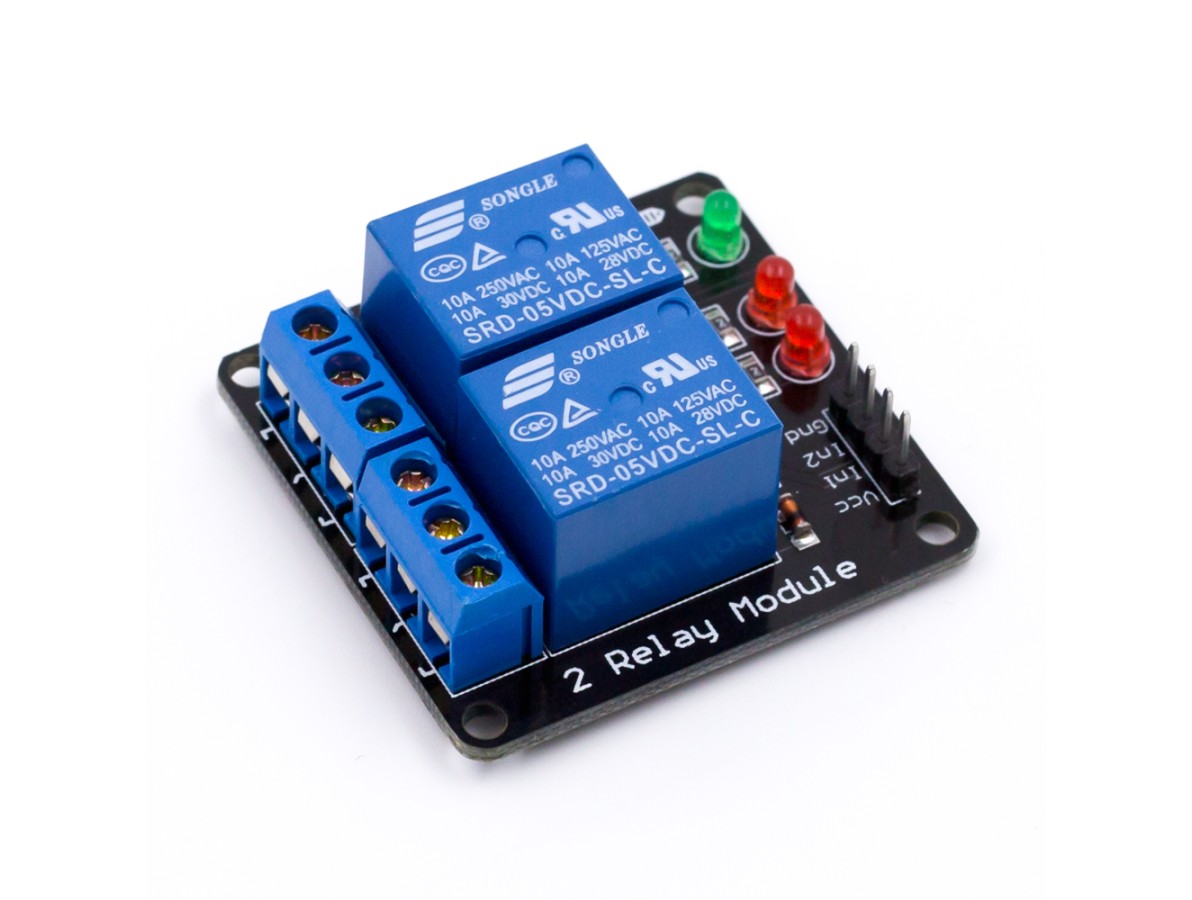

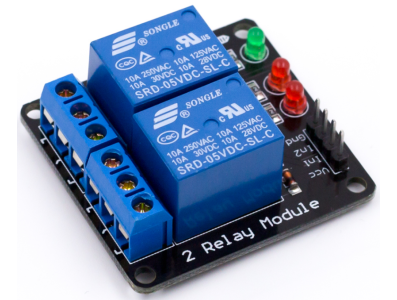

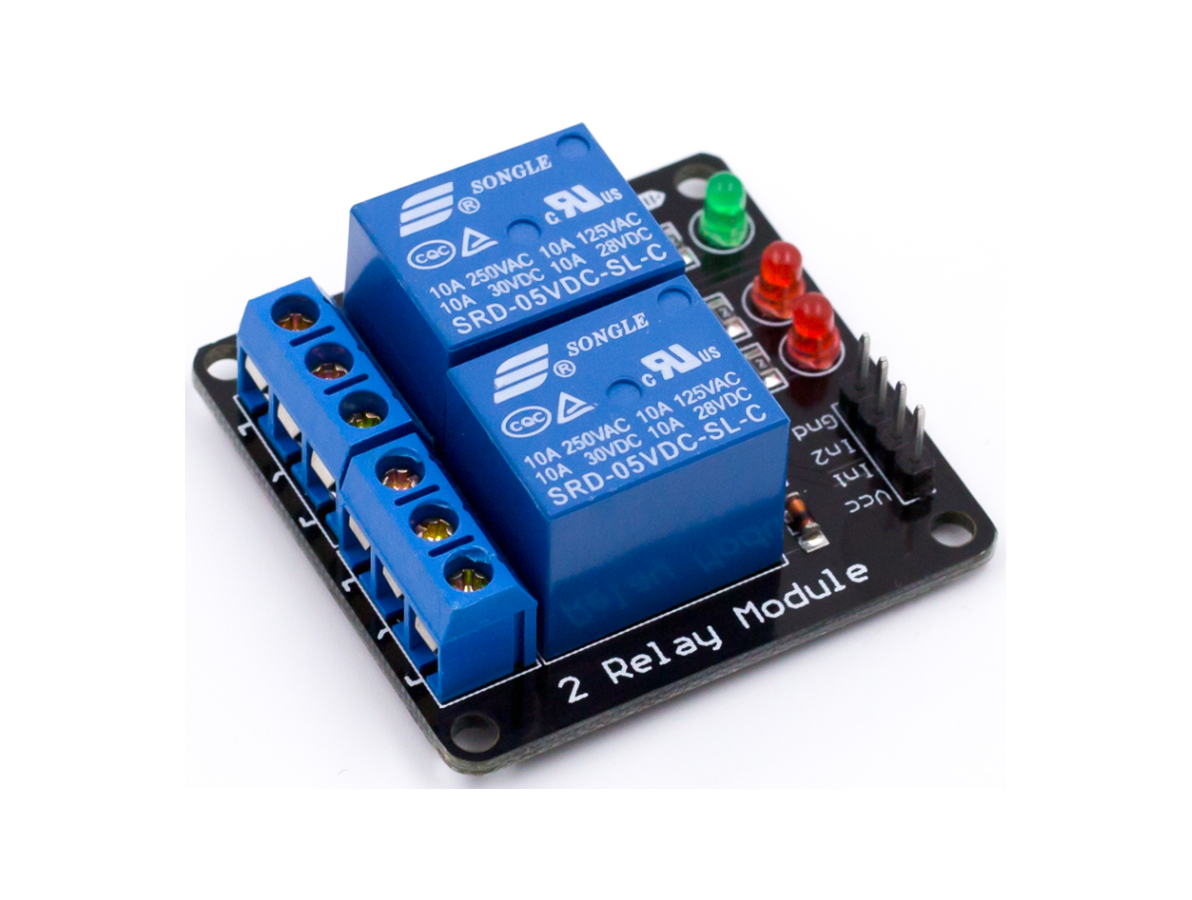

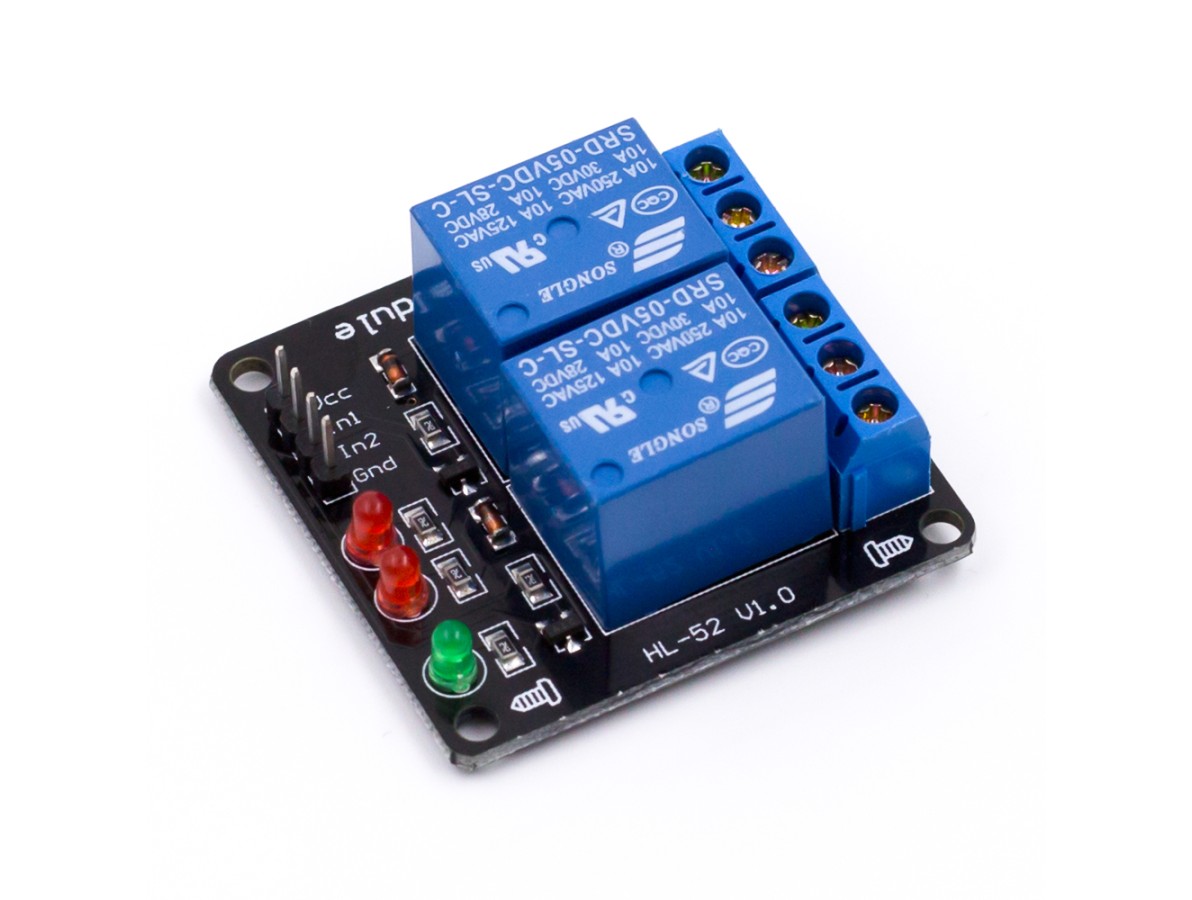

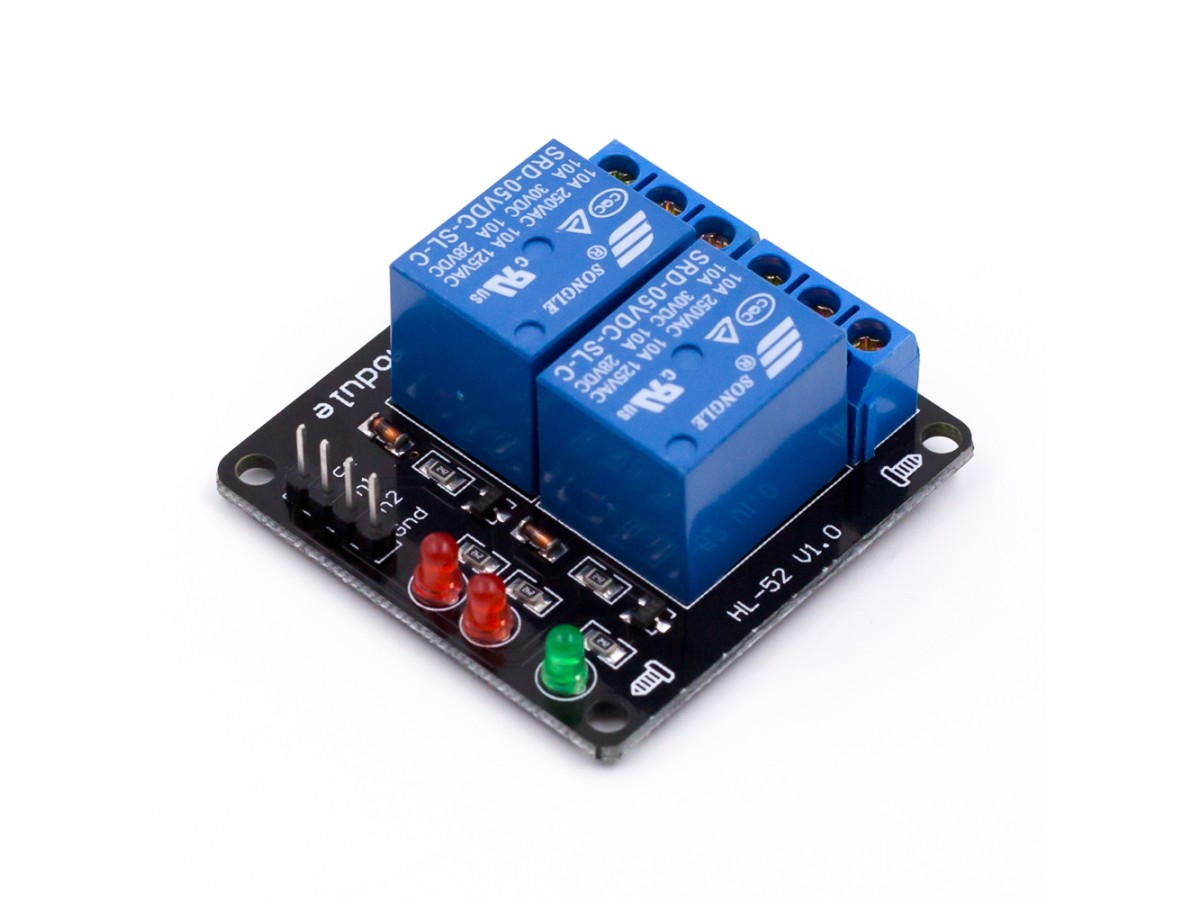

Módulo relé 2 canais, acionamento por nível baixo, DC 5V, sem acoplamento óptico

Descrição do produto

O Módulo relé 2 canais, acionamento por nível baixo, DC 5V, sem acoplamento óptico é uma placa com dois relés mecânicos que permite controlar circuitos externos a partir de sinais digitais. Sua função principal é atuar como um intermediário eletromecânico entre uma saída de controle (nível lógico) e cargas elétricas, com alimentação em DC 5V e acionamento por nível baixo conforme especificado no nome do produto. Por não contar com acoplamento óptico, a placa não fornece isolamento galvânico entre a parte de controle e os contatos do relé.

Principais Aplicações

Este módulo é indicado para projetos de automação, robótica e cultura maker que precisem comutar cargas por meio de sinais digitais, incluindo prototipagem e aplicações educacionais. Pode ser empregado para ligar/desligar circuitos de iluminação, cargas resistivas ou equipamentos em sistemas de teste, além de integrações básicas com placas microcontroladoras como Arduino em projetos de automação residencial ou bancadas de prototipagem.

Como Funciona

Na prática o módulo é integrado conectando a alimentação DC 5V e os pinos de controle provenientes da placa de desenvolvimento ou circuito de controle; o acionamento por nível baixo significa que o relé é ativado quando a entrada de controle é levada ao nível lógico baixo em relação ao terra comum. Como não há acoplamento óptico, é habitual manter referência de terra compartilhada entre o controlador e o módulo; os contatos do relé isolam eletricamente a carga do circuito de controle apenas quando o relé está aberto, sem oferecer isolamento adicional entre as partes.

Vantagens e Observações

Entre os benefícios estão a simplicidade de uso e a possibilidade de controlar duas cargas de forma independente a partir de sinais digitais a 5V. Antes da compra, confirme detalhes críticos do seu projeto: verifique a pinagem do módulo, a tensão de alimentação exigida, a necessidade de isolamento galvânico e a capacidade de corrente/tensão dos contatos do relé para a carga que pretende controlar. Para cargas indutivas ou motores, considere proteções adequadas aos contatos (supressão de transientes) e boas práticas de fiação para evitar ruído no circuito de controle. Este produto é conhecido em ingles como "2-channel relay module, low-level trigger, DC 5V, without optocoupler"
