Módulo de Relé YYA-1 DC24V, Display LED 4 Tubos Digitais, 3 Botões, Temporizador/Controlador de Retardo Automático

O que é o produto e sua função principal

Módulo Relé YYA-1 DC24V com Display LED, 3 Botões e Tubo Digital 4 Dígitos é um controlador automático do tipo temporizador com display integrado e interface por botões. Sua função principal é permitir o ajuste e acionamento temporizado de um circuito elétrico por meio de contato de relé, exibindo valores e contagens no display de 4 dígitos e permitindo configuração local através das três teclas disponíveis. O módulo opera com alimentação em DC24V conforme indicado no nome do produto.

Principais Aplicações

Esse módulo é indicado para projetos de automação e controle que requerem temporização simples, como sequenciamento de equipamentos, comando de iluminação temporizada, acionamento de bombas em ciclos curtos, bancadas de testes, prototipagem maker e atividades de ensino em eletrônica e robótica onde se queira adicionar lógica de atraso/temporização sem uso de programação complexa. Também é útil em manutenção e ajustes rápidos em painéis de controle que demandem um temporizador compacto.

Como Funciona

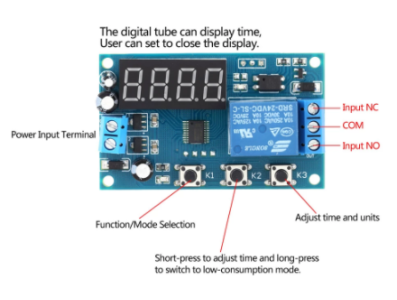

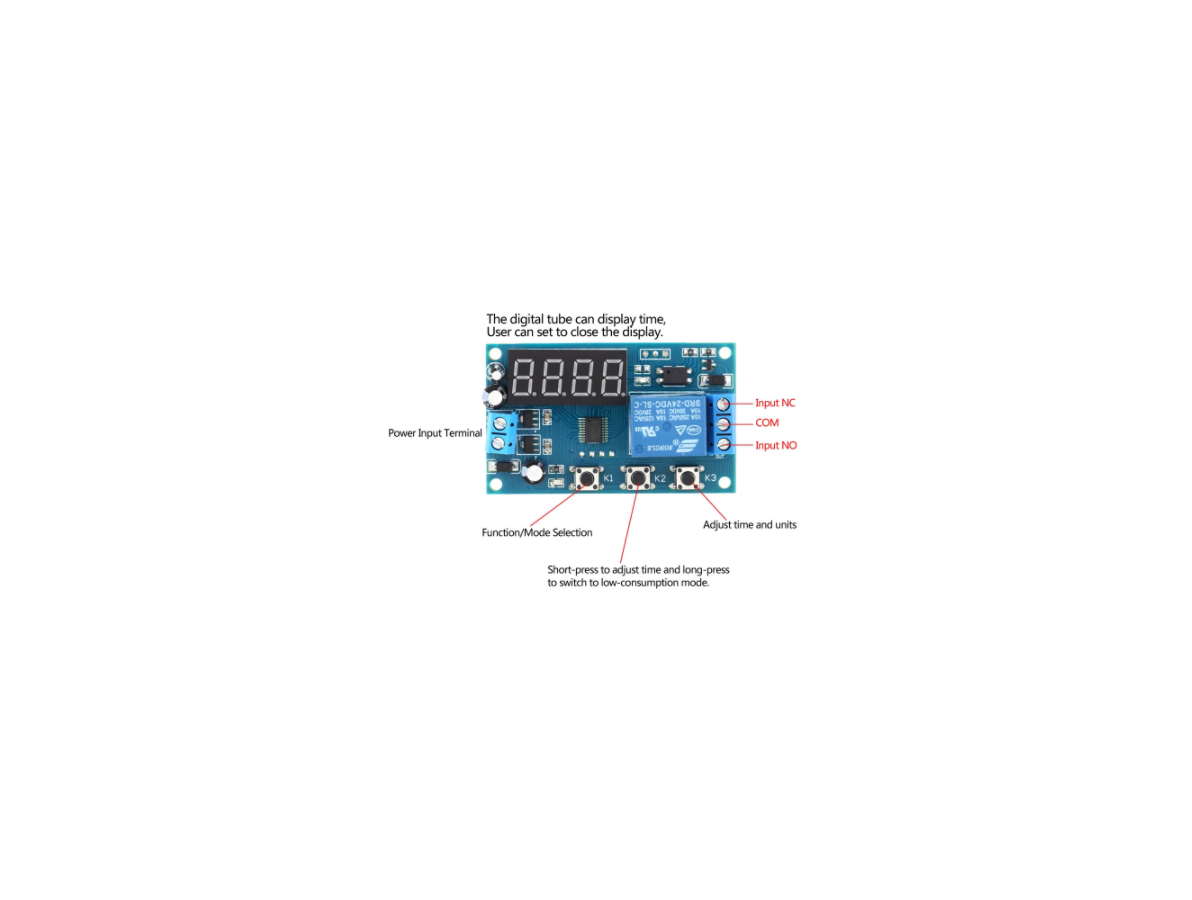

O módulo é alimentado pela tensão especificada (DC24V) e a configuração de tempo e modo é feita diretamente pelos três botões na placa, com os valores e contagens apresentados no display de tubo digital de 4 dígitos. O relé interno atua como um interruptor elétrico que altera o contato entre COM, NC e NO conforme a programação de tempo definida; essa saída pode ser usada para comutar cargas ou enviar um sinal elétrico para outros sistemas. A integração em um projeto normalmente envolve conectar a alimentação ao terminal apropriado do módulo e utilizar os terminais de saída do relé para inserir o controle no circuito da carga ou do sistema de controle.

Observações e vantagens práticas

A presença de display e botões facilita ajustes rápidos em campo sem necessidade de equipamentos adicionais, tornando o módulo prático para testes e prototipagem. Antes da compra e instalação, verifique atentamente a pinagem, a tensão de alimentação (DC24V) e as dimensões físicas, além dos limites de comutação do relé consultando a ficha técnica fornecida pelo vendedor, para garantir compatibilidade com a carga e o projeto. Tenha atenção a procedimentos de segurança ao trabalhar com cargas e redes elétricas e confirme os requisitos do seu sistema caso precise de isolamento ou proteção adicional. Este produto é conhecido em ingles como "YYA-1 DC24V Relay Module LED Display 3 Button Key 4 Digital Tube Timer Delay Switch Automatic Controller"
