Placa PCB de protótipo FR-4 para Shield Arduino MEGA2560 R3
P00725
AVISE-ME QUANDO DISPONÍVEL POR:

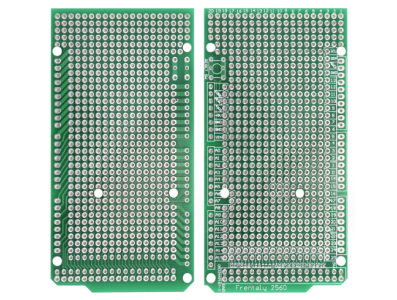

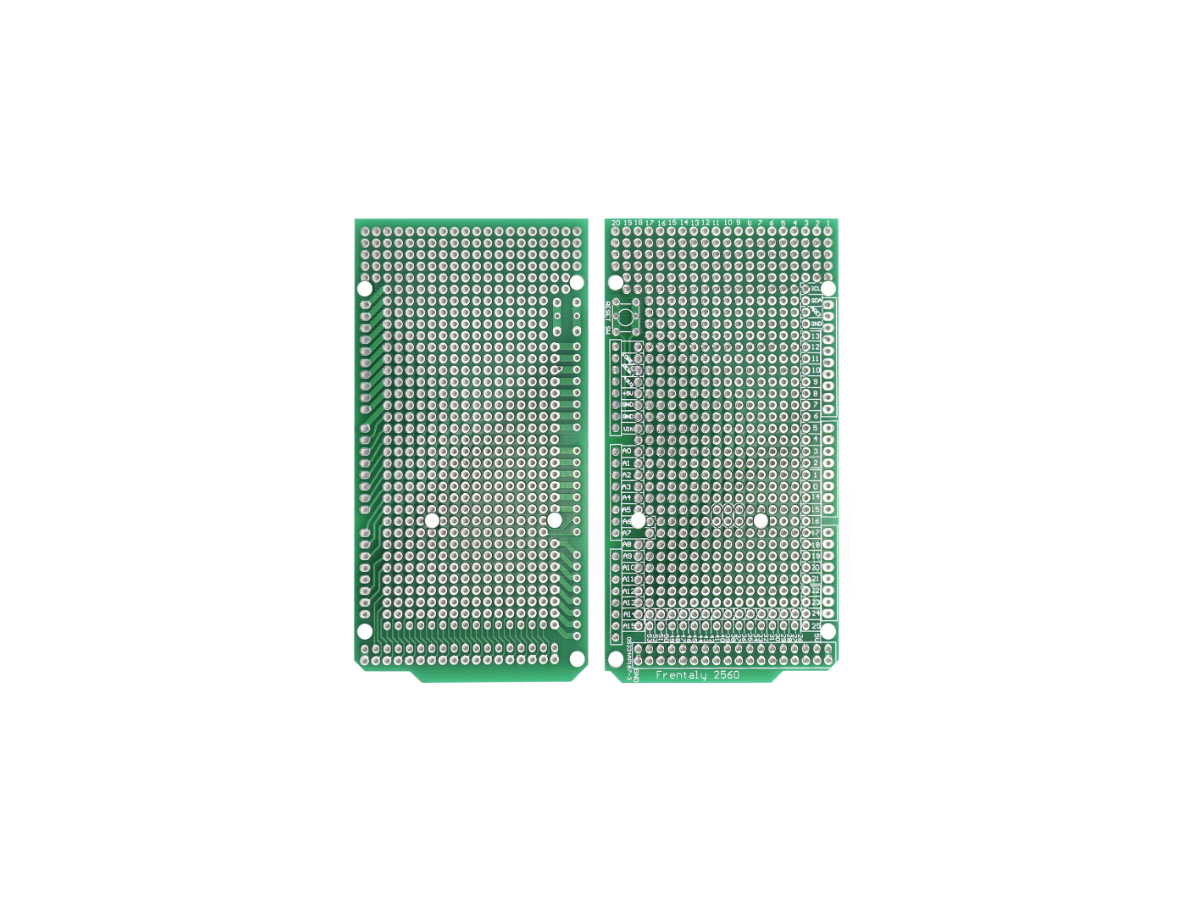

Placa PCB de protótipo FR-4 para Shield Arduino MEGA2560 R3
A Placa PCB de protótipo FR-4 para Shield Arduino MEGA2560 R3 é uma placa de prototipagem em material FR-4 projetada para montagem de circuitos na configuração de shield compatível com o formato do Arduino MEGA2560 R3. Sua função principal é permitir a construção, adaptação e fixação de circuitos personalizados que se acoplam ao conector e à distribuição de pinos típica desse tipo de placa, facilitando a transição do projeto em breadboard para uma solução soldada e mais robusta.
Principais Aplicações
Esta placa é indicada para projetos de eletrônica e automação que exigem um shield sob medida para o Arduino MEGA2560 R3, como protótipos em robótica, tarefas de controle com motores e drivers, integração de sensores e módulos, projetos educacionais na cultura maker e intervenções em manutenção onde seja necessário testar ou substituir uma placa de expansão. Serve tanto para quem está criando um projeto final quanto para quem precisa validar esquemas antes de fabricar uma placa de circuito impresso em série.
Como Funciona
Na prática, a placa é utilizada como base para soldagem de componentes discretos, conectores e cabeamentos que formarão o shield. Componentes e headers são posicionados e soldados na placa para alinhar a pinagem ao conector do Arduino MEGA2560 R3; sinais são interligados por traços, fios ou pontes de solda, permitindo a conexão de sensores, módulos e drivers diretamente ao microcontrolador por meio do padrão físico de shield. O uso envolve conferir a disposição dos furos e pads, instalar os headers adequados e realizar cuidados de soldagem para assegurar contatos elétricos confiáveis.
Observações e Vantagens Práticas
O uso de FR-4 confere rigidez mecânica e estabilidade térmica para soldagens, o que é útil em aplicações que exigem montagem durável. Antes da compra e da montagem, verifique a pinagem, as dimensões físicas do shield, o alinhamento dos furos para os headers e os requisitos de tensão do seu projeto, pois estes dados variam entre implementações e não estão implícitos apenas pela placa de prototipagem. Atente-se também à limpeza pós-soldagem e ao isolamento entre trilhas ou ilhas para evitar curtos ao acoplar o shield ao Arduino MEGA2560 R3.
Este produto é conhecido em ingles como "FR-4 Prototype PCB for Arduino MEGA2560 R3 Shield"
