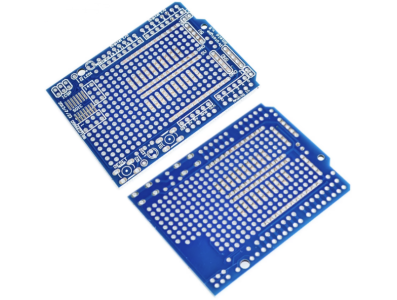

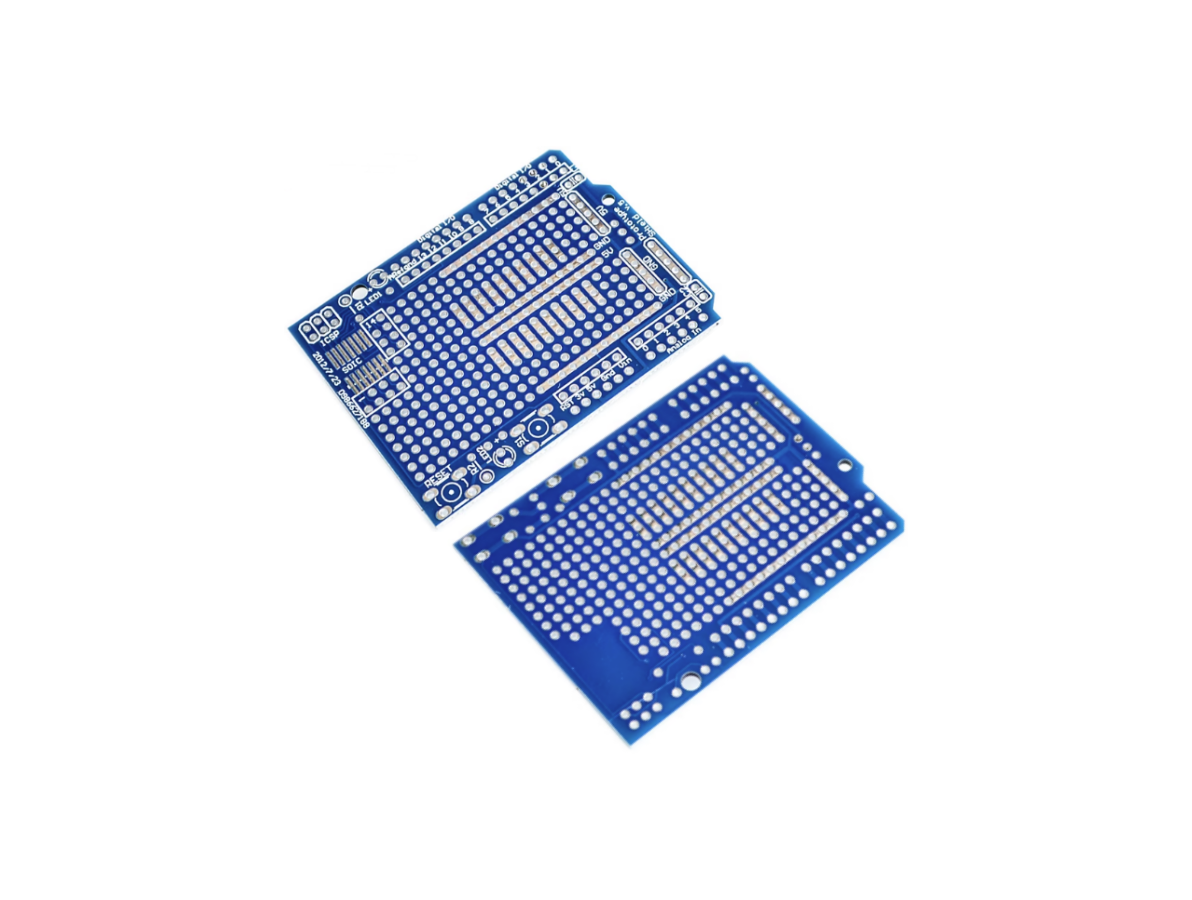

Placa PCB protótipo FR-4 para Shield Arduino UNO R3

Descrição

A Placa PCB protótipo FR-4 para Shield Arduino UNO R3 é uma placa de circuito impresso em material FR-4 destinada à montagem e consolidação de circuitos eletrônicos na forma de shield para o Arduino UNO R3. Sua função principal é fornecer uma base estável e soldável para transformar esquemas de prototipagem em uma solução mais permanente, mantendo a disposição necessária para posicionamento sobre a placa Arduino compatível com o formato de shield.

Principais Aplicações

Este tipo de placa é indicada para desenvolvimento e testes em robótica, automação, projetos de eletrônica e educação maker, onde é necessário montar sensores, módulos, interfaces de potência ou pequenas placas de atuação sobre a plataforma Arduino. Também é útil para manutenção e reparos rápidos, adaptação de shields existentes ou criação de expansões personalizadas que exijam soldagem e fixação mais duráveis do que um protoboard.

Como Funciona

A placa é utilizada como base sobre a qual componentes passivos e ativos são soldados em pads e vias, permitindo interconectar sinais e alimentação conforme o projeto. Projetada para atuar como shield, ela se integra ao Arduino UNO R3 posicionando-se sobre a placa principal e fazendo as conexões por meio dos pontos correspondentes à pinagem do conector, facilitando a ligação de sensores, módulos, drivers e outros periféricos usados no projeto.

Observações e Vantagens Práticas

Entre as vantagens práticas estão a rigidez mecânica do FR-4 para montagens permanentes e a organização dos sinais em formato de shield, que simplifica a troca e o teste de módulos. Antes da compra, verifique a pinagem, o espaçamento de furos e a compatibilidade com a versão do seu Arduino UNO R3, além de considerar cuidados de soldagem e isolamento para evitar curtos entre trilhas próximas. Este produto é conhecido em ingles como "FR-4 Prototype PCB Board for Arduino UNO R3 Shield"
