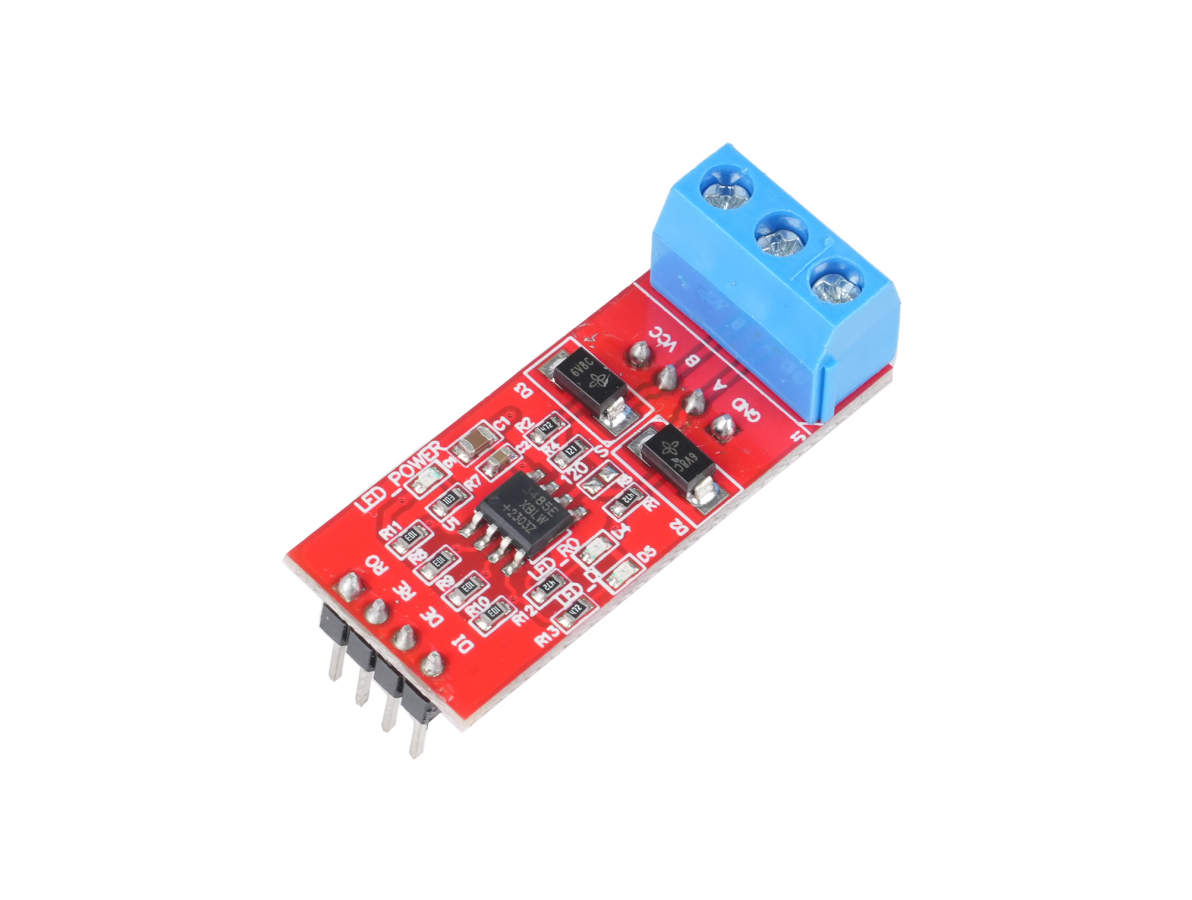

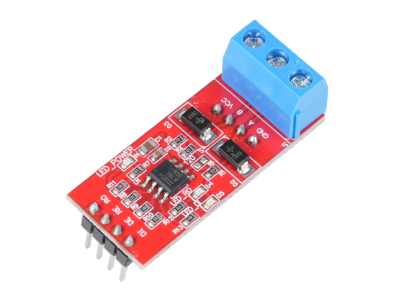

Shield Arduino MAX3485 TTL para RS485 3,3 V

Descrição do produto

O Módulo MAX3485 TTL para RS485 3.3V é um conversor de nível que permite transformar sinais UART em lógica TTL de 3.3V para o barramento diferencial RS485, usando o transceiver indicado no nome do produto. Sua função principal é adaptar sinais seriais de microcontroladores e placas de desenvolvimento para comunicação em rede RS485, possibilitando a conexão em topologias de par diferencial para transmissão mais robusta em ambientes com ruído elétrico.

Principais Aplicações

Esse módulo é adequado para projetos de automação, robótica, manutenção de equipamentos e prototipagem em cultura maker onde seja necessário estender ou compartilhar dados seriais entre dispositivos. Em sistemas de automação predial ou industrial, pode ser usado para interligar controladores, sensores e atuadores em um barramento comum; em robótica e educação maker, serve para testes de comunicação entre múltiplas placas ou módulos em distâncias maiores que as tratadas apenas por UART TTL.

Como Funciona

Na prática, o módulo recebe sinais TTL compatíveis com 3.3V vindos da UART de um microcontrolador e converte esses níveis para o par diferencial RS485 (A/B) adequado para transporte em barramento. A integração típica envolve ligação dos pinos de transmissão e recepção do microcontrolador ao lado TTL do módulo e conexão do par A/B ao cabo do barramento RS485. Para operação correta, é importante observar o controle de direção do transceiver e a pinagem do módulo ao conectar ao seu sistema.

Vantagens e Observações

Entre as vantagens práticas estão a simplicidade de integração em projetos que exigem comunicação serial diferencial e a compatibilidade com lógicas de 3.3V, o que facilita uso com muitas placas modernas. Antes da compra, confira a pinagem do módulo, a tensão de alimentação e os requisitos de controle de direção para garantir compatibilidade com sua placa ou projeto, além de considerar necessidades de terminação e aterramento do barramento RS485 conforme o ambiente de instalação. Este produto é conhecido em ingles como "MAX3485 Module TTL To RS485 3.3V"
