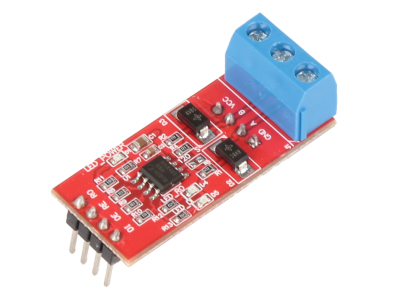

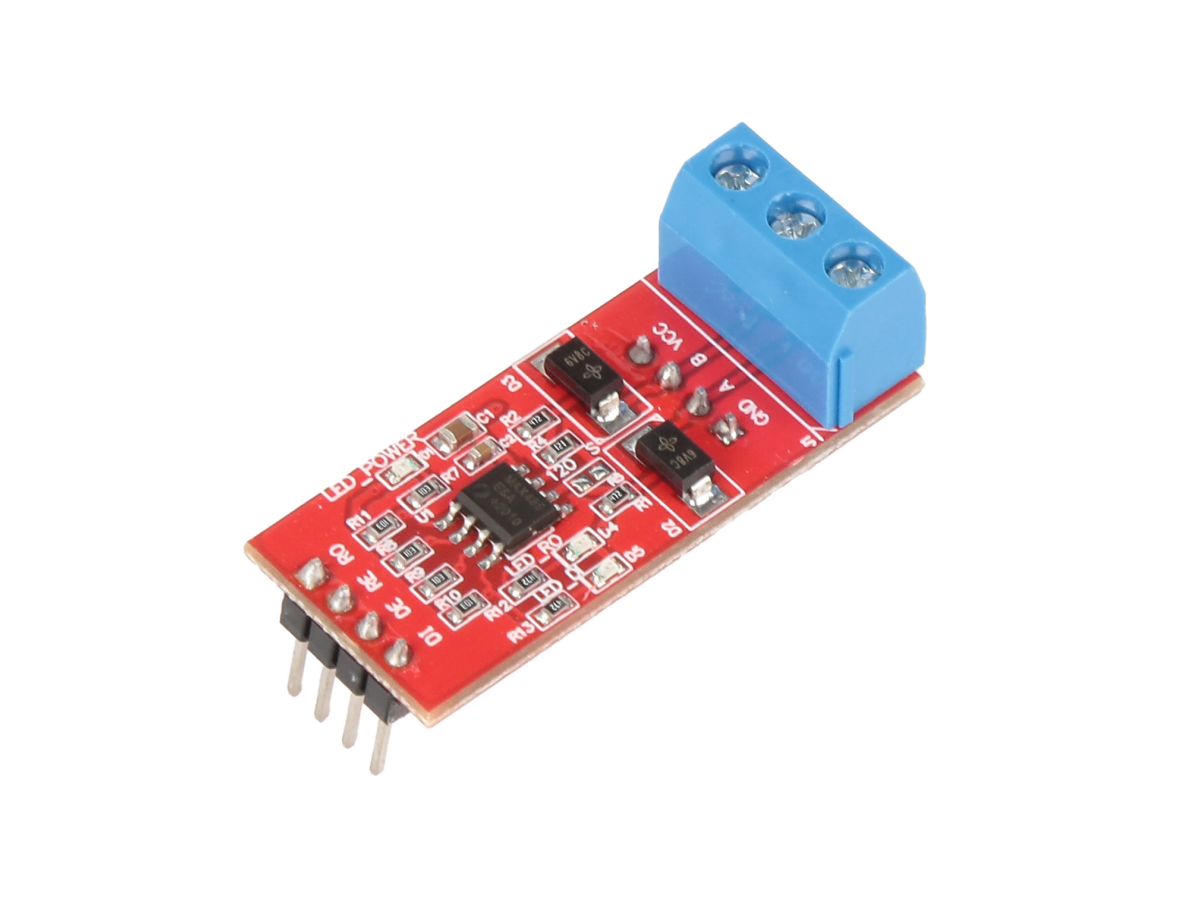

Módulo MAX485 TTL para RS485 5V Shield Arduino
P04352
AVISE-ME QUANDO DISPONÍVEL POR:
O que é e para que serve
O Módulo MAX485 TTL para RS485 5V é um conversor de nível e interface serial que permite a comunicação entre sinais TTL e uma linha diferencial RS485 operando em 5V. Sua função principal é adaptar sinais seriais digitais de nível lógico para o par diferencial A/B usado em redes RS485, viabilizando transmissões mais robustas e imunidade a ruído em ambientes com interferência elétrica.
Principais Aplicações
Este tipo de módulo é indicado para projetos de automação, robótica, eletrônica embarcada, prototipagem e educação maker onde seja necessário comunicar microcontroladores com dispositivos remotos ou entre si através de um barramento serial diferencial. Exemplos típicos incluem sistemas de aquisição de dados, controle remoto de equipamentos, integração de sensores e módulos distribuídos, ou aplicações de manutenção que exigem comunicação confiável em ambientes ruidosos.
Como Funciona
Na prática, o módulo recebe os sinais TTL do microcontrolador e converte para o par diferencial RS485 para transmissão, e faz o processo inverso na recepção. Ele é alimentado em 5V conforme indicado, e se integra ao projeto por meio das linhas seriais e do par A/B da rede RS485. Em implementações comuns, é necessário gerenciar o sentido de transmissão do barramento quando a rede opera em modo half‑duplex; por isso é importante verificar como será controlada a direção de comunicação no seu sistema.
Vantagens e Observações
Entre as vantagens práticas estão a possibilidade de comunicação em ambientes com ruído elétrico maior do que em linhas TTL diretas e a facilidade de integração com módulos e placas que utilizam nível lógico TTL. Antes da compra, confirme a pinagem do módulo, a tensão de alimentação indicada (5V), o esquema de controle de direção do barramento e a polaridade das linhas A/B para evitar erro de conexão. Verifique também se seu projeto requer terminação, resistores de polarização ou configuração específica da rede RS485, pois esses detalhes dependem do sistema e não estão descritos apenas pelo módulo.
Este produto é conhecido em ingles como "MAX485 Module TTL To RS485 5V"
