Shield Arduino MAX485 TTL para RS485 5V, sentido único

O que é o produto e qual sua função principal

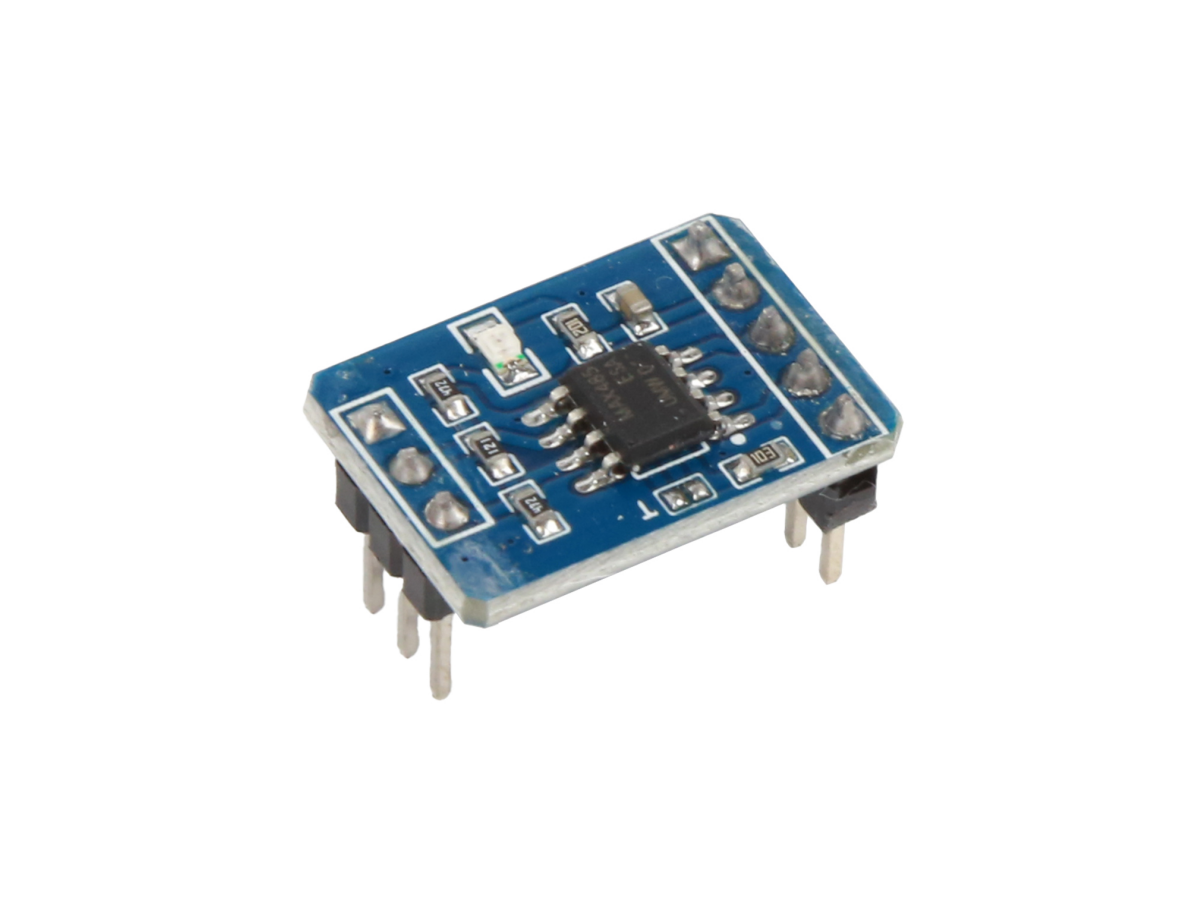

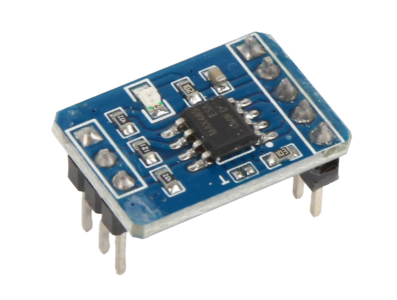

O Módulo MAX485 TTL para RS485 - 5V (One Way padrão) é um conversor de interface que permite a interligação entre sinais seriais TTL e um barramento diferencial RS485. Sua função principal é adaptar níveis lógicos de UART em nível TTL para comunicação em barramentos RS485, possibilitando transmissão mais robusta e adequada a redes multi-ponto em aplicações eletrônicas e de automação. O módulo vem configurado por padrão para operação em 5V e com modo “one way” conforme informado.

Principais Aplicações

Este módulo é indicado para projetos de robótica, automação predial ou industrial em pequena escala, prototipagem maker e educação, além de manutenção e testes de sistemas que utilizam comunicação serial diferencial. Em aplicações com Arduino, ESP32 ou outras placas que forneçam UART TTL, o módulo permite estender a rede para linhas RS485 ou conectar sensores e controladores que utilizem esse padrão de comunicação.

Como Funciona

Na prática, o módulo é integrado ao projeto fazendo a conexão entre os pinos de TX/RX do microcontrolador (nível TTL) e os terminais diferenciais do barramento RS485. É comum ligar a alimentação adequada ao módulo, conectar a interface serial TTL à placa de controle e levar os sinais diferenciais ao barramento A/B onde estão os demais nós. Dependendo da necessidade de transmissão e recepção, pode ser necessário gerenciar o controle de direção do transceiver; verifique como o módulo está configurado para “one way” e se seu projeto exige comunicação bidirecional.

Observações e recomendações

Antes da compra, confirme a pinagem, a tensão de alimentação e o modo de operação (unidirecional ou bidirecional) em relação aos requisitos do seu projeto; garanta também que a interface UART da sua placa opere em níveis compatíveis com 5V se for o caso. Este módulo é uma solução prática para adaptar UART TTL a redes RS485, mas exige atenção à topologia do barramento e ao gerenciamento de direção quando houver múltiplos nós. Este produto é conhecido em ingles como "MAX485 Module TTL To RS485 -5V Default One Way"
