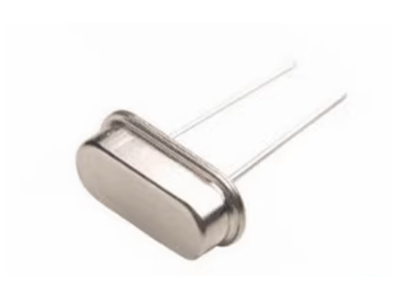

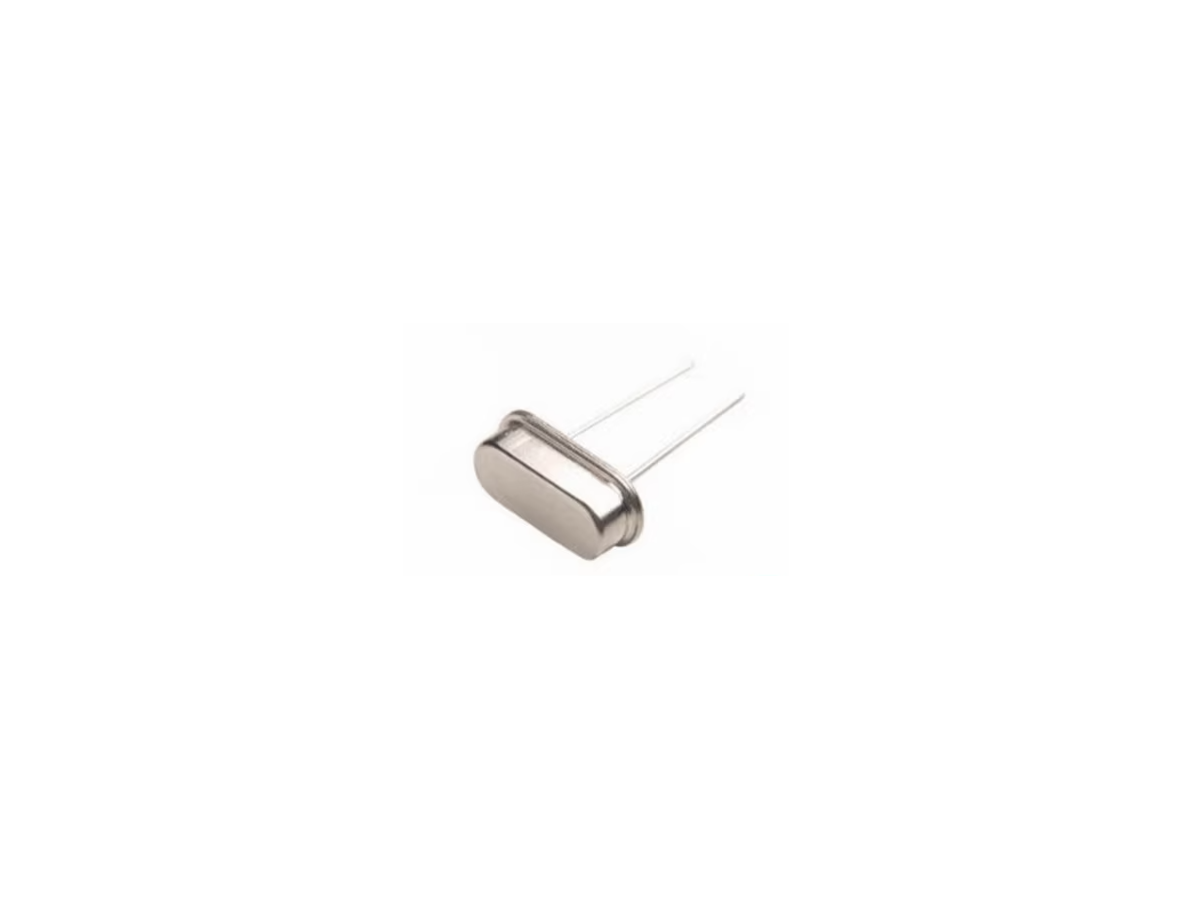

Cristal HC-49S 4 MHz 2 pinos

Cristal HC-49S 2 pinos 4 MHz

O cristal HC-49S 2 pinos 4 MHz é um componente de referência de frequência em invólucro metálico de dois terminais, destinado a fornecer uma frequência estável de 4 MHz para circuitos eletrônicos. Sua função principal é servir como elemento ressonante em osciladores e circuitos de temporização, estabelecendo a base de tempo usada por módulos e sistemas que exigem um clock preciso. É um componente passivo que, quando integrado ao circuito oscilador adequado, determina a frequência de operação do bloco de clock.

Principais Aplicações

Esse tipo de cristal é comumente empregado em projetos de eletrônica, robótica e automação onde seja necessária uma referência de 4 MHz, como em placas e módulos que utilizam osciladores discretos, projetos de prototipagem e manutenção de equipamentos que tenham circuitos de clock externos. Também é utilizado em contextos de educação maker para experimentos com circuitos osciladores e na substituição de cristais em placas de controle que adotem invólucro HC-49S. Aplicações incluem geração de relógio para circuitos digitais, temporizadores e outros sistemas que dependem de uma frequência fixa.

Como Funciona

O cristal é inserido no caminho do oscilador do circuito, conectando seus dois pinos à placa de circuito impresso conforme o layout do projeto; em muitos casos entra no lugar do elemento ressonante do oscilador. O invólucro HC-49S com dois pinos facilita a montagem por meio de furos na placa e a substituição manual quando necessário. Para operar corretamente, o cristal precisa ser associado ao circuito oscilador correto (por exemplo, um circuito com amplificador e componentes passivos de correção) — o componente por si só não gera o sinal sem o circuito adequado.

Vantagens e Observações

Entre as vantagens práticas estão a disponibilidade em invólucro tradicional de dois pinos e a facilidade de instalação em projetos que requerem uma frequência fixa de 4 MHz. Antes da compra, é importante conferir compatibilidade de pinagem e dimensões com o soquete ou furação da placa, além de confirmar que o circuito forneça as condições de oscilação necessárias. Evite forçar ou dobrar excessivamente os terminais ao soldar e verifique se o circuito aceita a frequência específica de 4 MHz para evitar problemas de sincronismo. Este produto é conhecido em ingles como "HC-49S 2Pin 4MHz"
