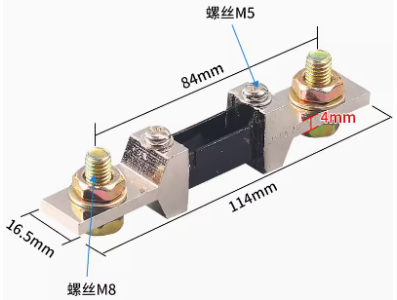

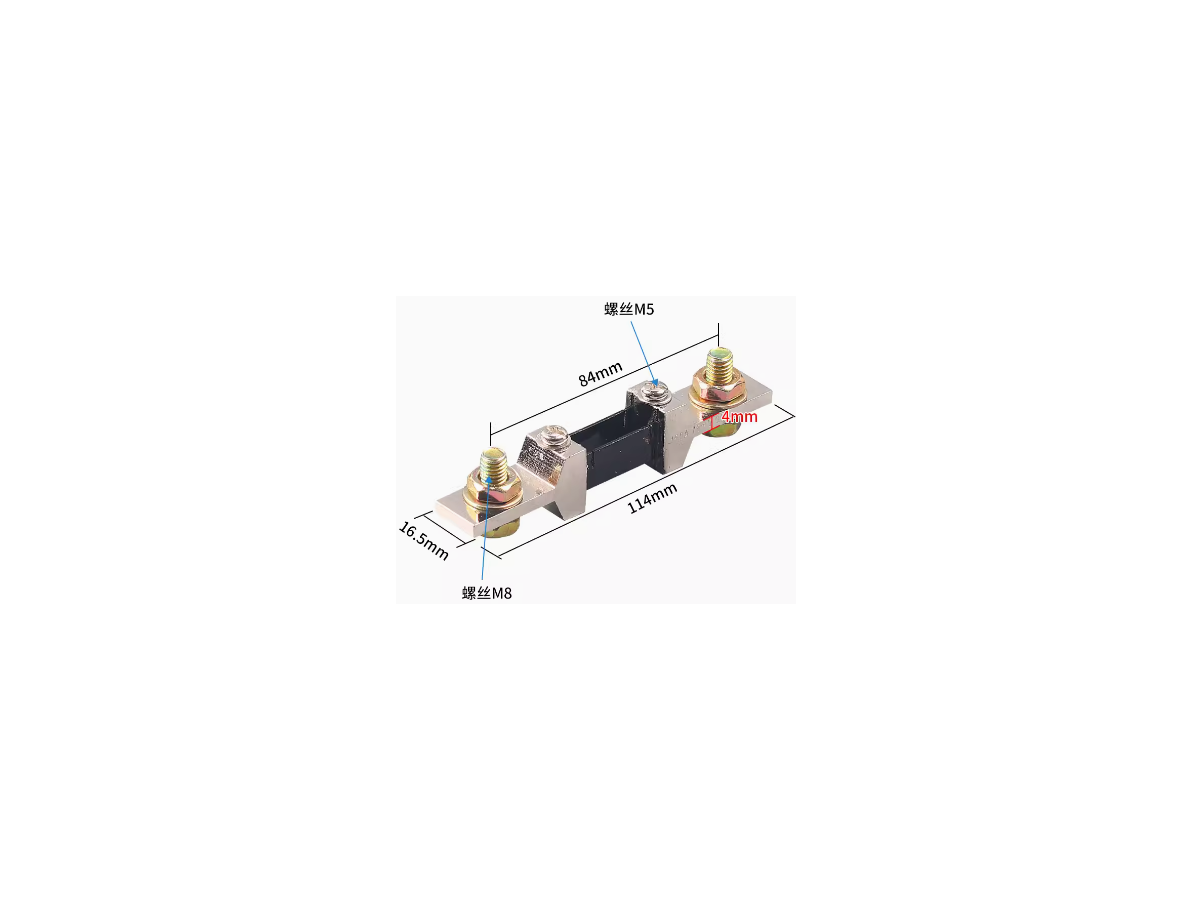

Shunt externo modelo FL-2 75 mV 150 A

Descrição do Produto

O shunt externo 75mV FL-2 150A é um resistor de baixa resistência projetado para permitir a medição de correntes elevadas convertendo a corrente em uma queda de tensão proporcional. Sua função principal é fornecer uma referência de tensão — no caso, 75 mV quando a corrente chega a 150 A — que pode ser medida por instrumentos apropriados para inferir o valor da corrente no circuito.

Principais Aplicações

Este shunt é indicado para aplicações de medição e monitoramento em sistemas de energia, fontes e bancos de baterias, assim como em testes e manutenção de motores e inversores. Em ambientes de automação, robótica, prototipagem e educação maker ele serve para validar consumo, proteger circuitos por monitoramento e integrar-se a painéis de medição e instrumentos laboratoriais que aceitem leituras por queda de tensão.

Como Funciona

O componente é instalado em série com a carga, e a tensão gerada entre seus terminais é proporcional à corrente que passa por ele; essa tensão é então lida por um voltímetro, aparelho de aquisição de dados ou por um circuito de condicionamento que converta o sinal para um ADC. Para integração com sistemas eletrônicos é comum o uso de amplificadores diferenciais, condicionamento de sinal ou entradas de medidores com baixa escala de tensão, garantindo medidas estáveis e seguras.

Vantagens e Observações

Entre as vantagens práticas estão a simplicidade de uso e a capacidade de medir correntes elevadas sem passar o sensor direto por instrumentos sensíveis. Antes da compra e instalação, verifique cuidadosamente a compatibilidade com o seu equipamento de medição, a capacidade térmica e de fixação do shunt, a pinagem e as dimensões necessárias no seu projeto, além da necessidade de condicionamento do sinal para leitura por microcontroladores ou registradores de dados. Este produto é conhecido em ingles como "75mV FL-2 External Shunt 150A"
