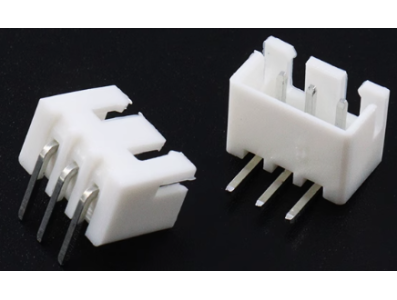

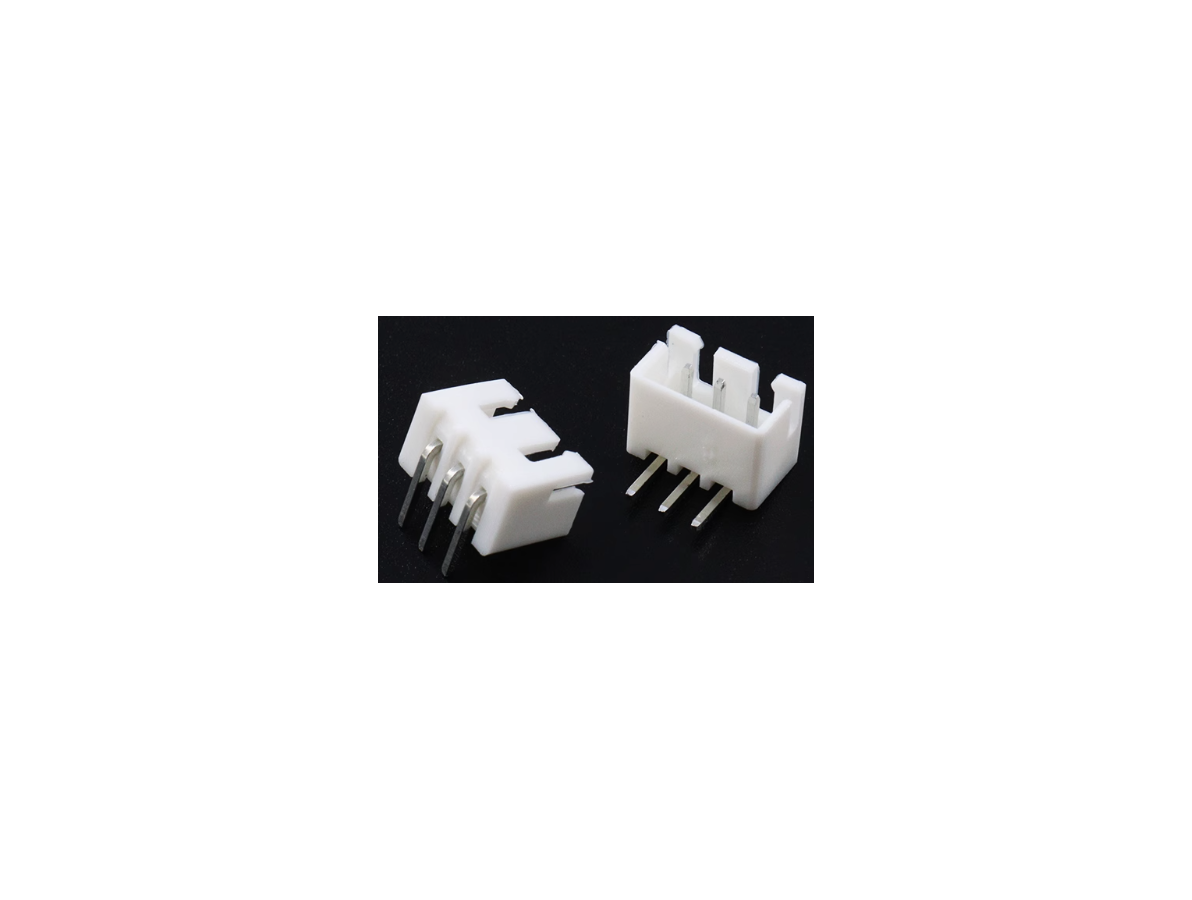

Conector header XH 2,54 mm 3 pinos curvados

Conector XH 2,54 mm de 3 pinos com pinos curvados é um conector do tipo header projetado para estabelecer uma interface física entre placas de circuito e conectores ou cabos destacáveis. Sua função principal é permitir conexões confiáveis e reutilizáveis em pontos de ligação, permitindo a inserção de terminais fêmea, cabos ou plugs adequados ao padrão XH com passo de 2,54 mm e com três vias/pinos.

Principais Aplicações

Esse conector encontra aplicação em prototipagem, montagem e manutenção de placas eletrônicas, além de projetos de robótica, automação e educação maker onde seja necessária uma conexão destacável e organizada entre módulos. É comumente usado para interligar sensores, módulos e extensões em projetos com placas de desenvolvimento como Arduino, ou para criar pontos de acesso em placas de controle e painéis de interface.

Como Funciona

Normalmente o conector é soldado em uma placa de circuito impresso, de modo que os pinos curvados facilitem a orientação do cabo ou a montagem lateral conforme o projeto. Ele atua como ponto de contato elétrico: uma carcaça fêmea ou cabo com terminais apropriados é encaixada sobre os pinos para estabelecer a conexão. A instalação requer verificar a posição e a pinagem antes da soldagem, garantindo que a orientação dos pinos atenda ao layout do circuito.

Vantagens e Observações

Entre as vantagens práticas estão a facilidade de conexão/desconexão, organização dos sinais em três vias e compatibilidade com práticas comuns de prototipagem em passo de 2,54 mm. Antes da compra ou montagem, confirme a pinagem, o passo (2,54 mm), a orientação dos pinos e o espaço mecânico disponível na placa; verifique também requisitos elétricos e térmicos do seu projeto. Atente para técnicas de soldagem adequadas e para o uso de carcaças ou terminais que sigam o mesmo padrão XH para garantir encaixe correto.

Este produto é conhecido em ingles como "XH2.54mm 3P Bend Pin Header Connector"
