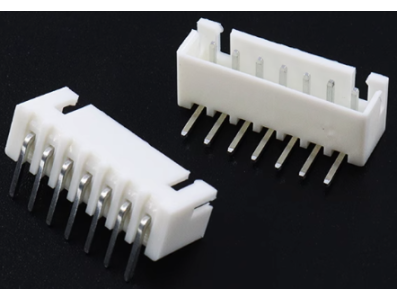

Conector pin header XH 2,54 mm 7 pinos curvados

Descrição do produto

O conector XH 2,54 mm de 7 pinos com pinos curvados é um conector tipo header projetado para criar pontos de contato entre placas de circuito e interfaces externas. Sua função principal é oferecer uma interface mecânica e elétrica de múltiplos pinos, com passo de 2,54 mm e sete posições, em que os pinos possuem dobra (bend) para montagem/encaixe conforme o layout da placa. Esse formato facilita a organização de cabos e a montagem em placas onde a orientação dos pinos precisa ser diferente de um header reto.

Principais Aplicações

Esse conector é indicado para projetos de prototipagem e produção em eletrônica, robótica, automação e cultura maker, quando é necessário interligar módulos, sensores, drivers ou painéis de conexão a uma placa principal. Em contextos de manutenção e montagem de placas, é útil para criar terminais de ligação para fios encabeçados, cabos com terminação fêmea ou para interconexão entre PCBs em sistemas embarcados e educacionais.

Como Funciona

Na prática, os pinos curvados fornecem pontos de solda/contato que podem ser inseridos e fixados na placa, formando uma interface elétrica de sete condutores com passo de 2,54 mm. O conector atua como um ponto de conexão física: cabos com terminais compatíveis ou conectores fêmea com passo 2,54 mm se acoplam à fileira de pinos para estabelecer sinais e alimentação entre módulos e a placa. A orientação dos pinos e sua curvatura influenciam o alinhamento mecânico e a facilidade de acesso para ligação e soldagem.

Observações e vantagens práticas

Entre as vantagens práticas estão a padronização do passo de 2,54 mm, que facilita a compatibilidade com muitos cabos e soquetes padrão, e a disposição linear de sete pinos que simplifica a identificação de sinais. Antes da compra, confirme a pinagem, a orientação (ângulo da dobra), o espaço mecânico disponível na placa e se a montagem requer soldagem through-hole ou outra técnica, para garantir alinhamento e compatibilidade com seu projeto. Evite aplicar força excessiva nos pinos ao conectar ou desconectar e verifique isolamento entre pinos para prevenir curtos. Este produto é conhecido em ingles como "XH2.54mm 7P Bend Pin Header Connector"
