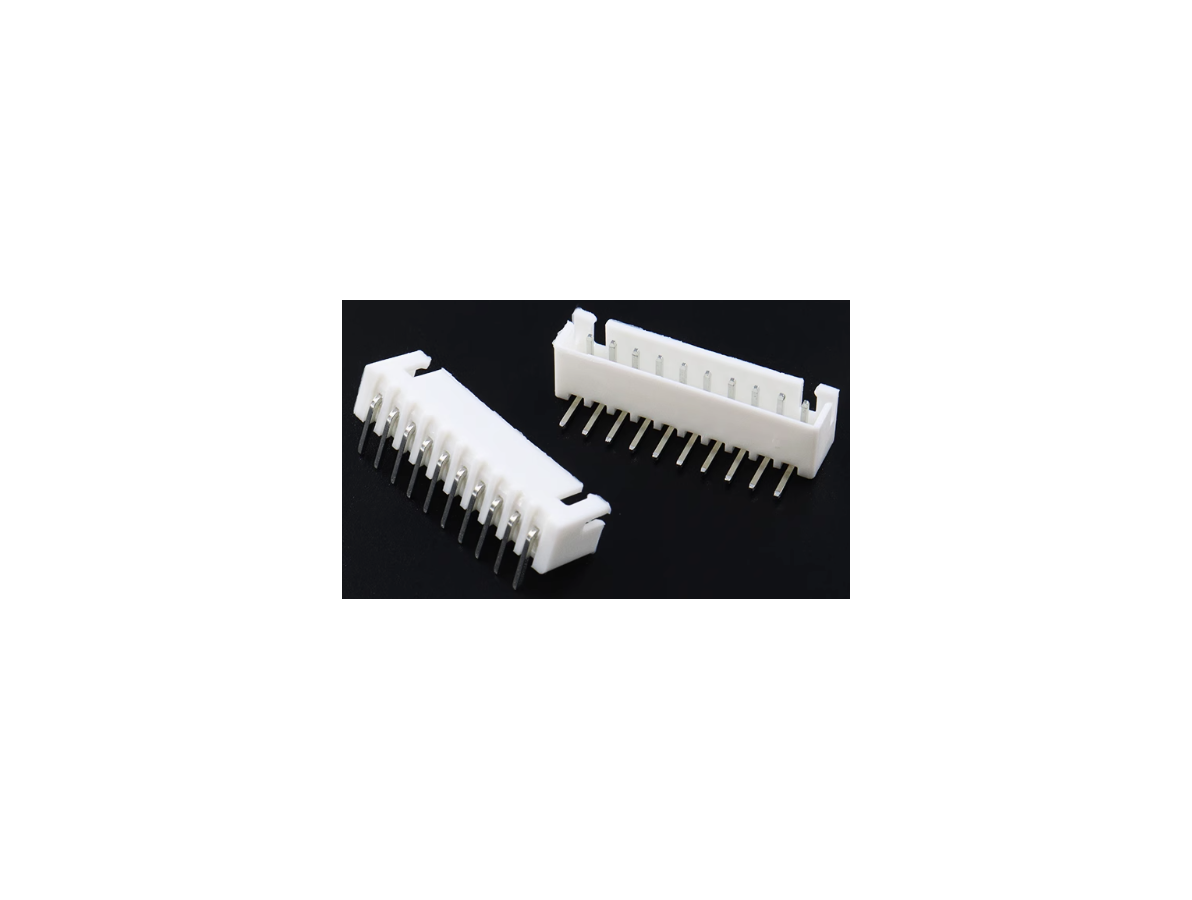

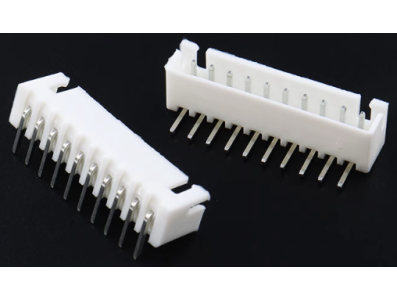

Conector header XH 2,54 mm 10 pinos com pinos dobrados

O que é e qual sua função

O conector de pinos curvados XH 2,54mm 10 pinos é um conector tipo header com passo de 2,54 mm e dez vias, cujo corpo e terminais permitem a interconexão física e elétrica entre placas, módulos ou cabos. A principal função deste componente é fornecer pontos de contato padronizados para ligação de sinais e alimentação em projetos eletrônicos, facilitando a montagem, substituição e manutenção de circuitos.

Principais Aplicações

Este conector é indicado para uso em prototipagem, painéis de controle, projetos de automação e aplicações da cultura maker, incluindo projetos com placas Arduino e módulos periféricos que utilizem o passo de 2,54 mm. Em robótica e educação maker ele costuma ser empregado para organizar ligações entre sensores, módulos e drivers, além de permitir conexões discretas em placas de desenvolvimento e placas auxiliares.

Como Funciona

Os pinos curvados (bend pin) são dispostos em uma linha de 10 contatos com passo de 2,54 mm, oferecendo um padrão compatível com soquetes, cabos com terminais apropriados ou pontos de solda em PCB. A integração ao projeto normalmente envolve a fixação na placa por soldagem dos terminais ou o encaixe em uma caixa/housing correspondente; a forma curvada dos pinos facilita alinhamento e acesso quando a conexão precisa ser feita em ângulo ou ao longo da borda da placa.

Vantagens e observações de uso

A padronização do passo 2,54 mm e a configuração de 10 pinos tornam este conector prático para soluções modulares e para substituição em manutenção. Antes da compra, confirme a pinagem, a orientação física dos pinos, o tipo de montagem (soldagem ou encaixe) e a compatibilidade com o conector fêmea ou cabo que você pretende usar. Verifique também requisitos do seu projeto relacionados a tensão, corrente e dimensões do conjunto, já que esses dados variam conforme o modelo específico.

Este produto é conhecido em inglês como "XH2.54mm 10P Bend Pin Header Connector"
