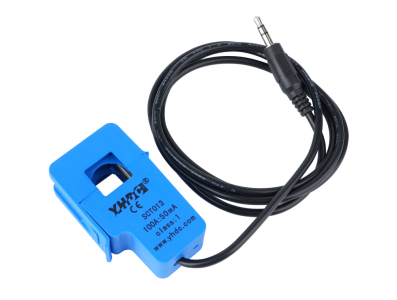

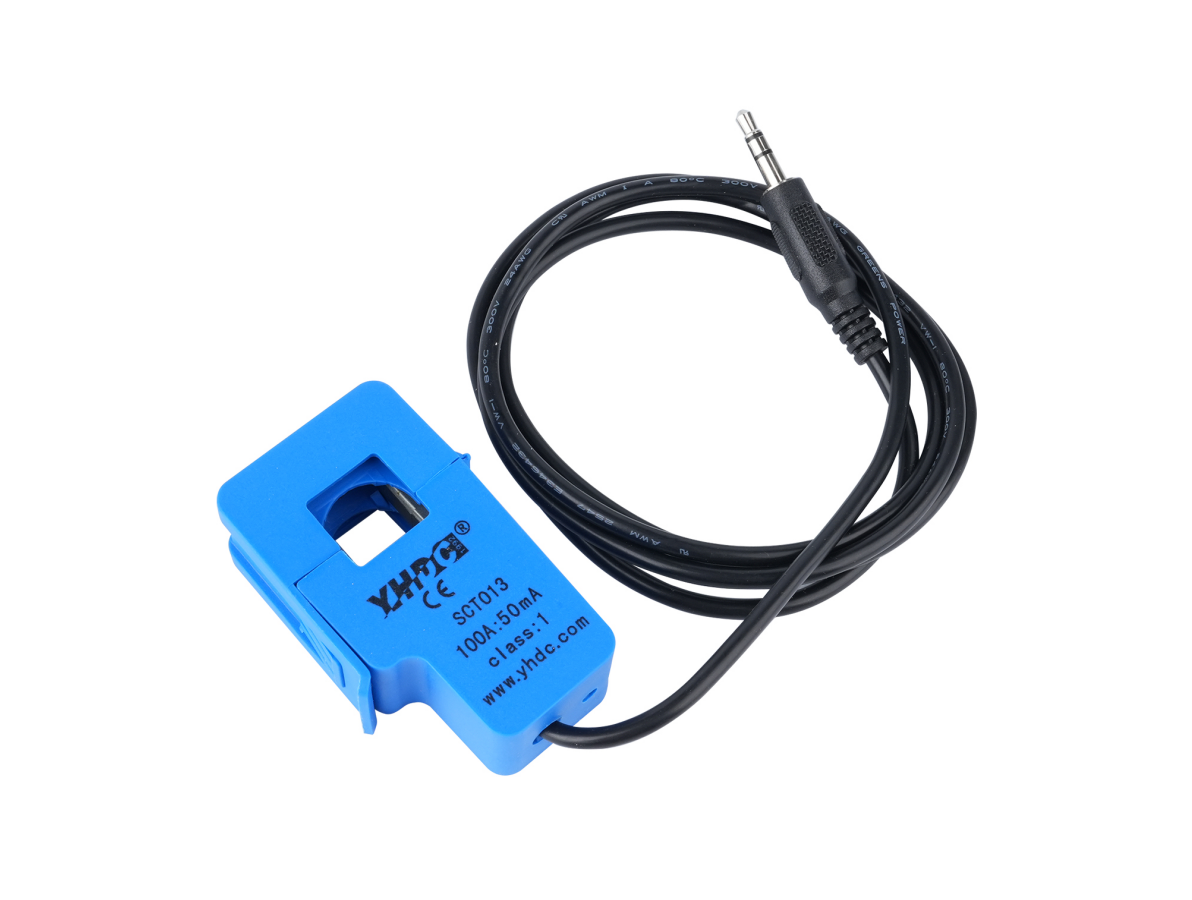

YHDC SCT-013-000 Sensor de corrente AC não invasivo de núcleo dividido 100A/50mA para Arduino

O Transformador de Corrente não invasivo YHDC SCT-013-000 é um sensor tipo transformador de corrente (CT) com núcleo split-core destinado à medição de corrente AC. Sua função principal é monitorar a corrente que passa por um condutor sem a necessidade de interromper o circuito, fornecendo uma saída proporcional à corrente primária para posterior condicionamento e leitura por instrumentos ou sistemas eletrônicos. O modelo apresenta especificação de medição indicada como 100A na entrada com saída secundária de 50mA, adequado para aplicações de monitoramento de correntes alternadas.

Principais Aplicações

Esse transformador de corrente é indicado para projetos de automação, eletrônica e cultura maker onde se exige medição de consumo ou detecção de correntes sem contato direto com o condutor. Pode ser empregado em painéis de distribuição, sistemas de monitoramento de energia, verificações em manutenção de equipamentos e protótipos em laboratórios e oficinas maker. Em robótica e automação, serve para supervisão de correntes em motores e cargas, permitindo estratégias de controle, proteção ou aquisição de dados para análise de consumo.

Como Funciona

O princípio de operação é o de um transformador: o condutor que transporta a corrente alternada atua como primário passando pelo núcleo dividido (split-core) e induz corrente no secundário do CT. A saída é uma corrente proporcional (indicada como 50mA para uma corrente primária de 100A), que normalmente precisa ser convertida em tensão por um circuito de condicionamento (por exemplo, com um resistor de shunt/burden) e filtrada antes de ser amostrada por um ADC ou sistema de medição. A instalação é feita envolvendo o condutor com o núcleo dividido, sem necessidade de cortar o fio, o que facilita retrofit; entretanto, não se deve deixar o secundário aberto enquanto houver corrente no primário.

Observações e Vantagens Práticas

Entre as vantagens práticas estão a instalação não invasiva e a capacidade de monitoramento contínuo de correntes elevadas com integração a sistemas eletrônicos para registro e controle. Antes da compra e da integração, confirme detalhes mecânicos como abertura do núcleo e dimensões do condutor que será medido, além de verificar a necessidade de circuito de condicionamento para compatibilizar a saída do sensor com o ADC ou instrumento alvo. Atenção às normas de segurança: nunca deixe o secundário em circuito aberto sob carga e dimensione corretamente o circuito de medida para evitar leituras incorretas ou danos. Este produto é conhecido em ingles como "YHDC SCT-013-000 Non-invasive Split Core Current Transformer AC Current Sensor 100A 50mA"
