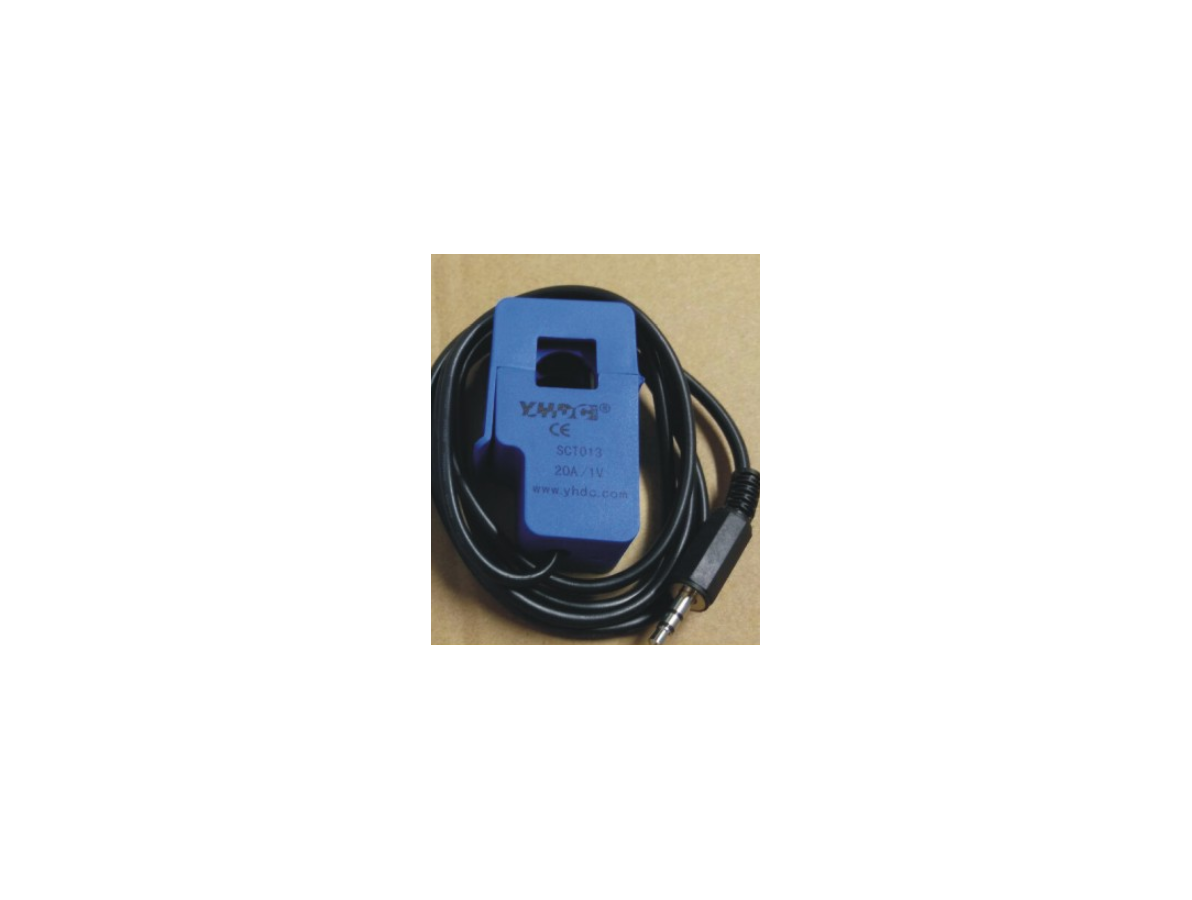

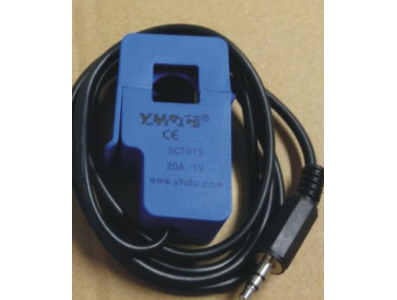

YHDC SCT-013-020 Sensor de Corrente AC Split Core Não Invasivo 20A 1V

Descrição do produto

O Sensor de Corrente AC Não Invasivo YHDC SCT-013-020 20A 1V é um transformador de corrente de núcleo dividido projetado para medir corrente alternada sem necessidade de cortar ou desconectar o condutor. Sua função principal é converter a corrente elétrica que passa pelo fio em uma tensão proporcional (especificada no modelo como 1V na condição nominal) para monitoramento e medição de correntes AC de até 20A. Por ser do tipo split-core, permite instalação rápida ao redor do condutor, mantendo isolamento entre a linha de força e os circuitos de medição.

Principais Aplicações

Este sensor é indicado para projetos de monitoramento de consumo, medição de corrente em automação residencial e industrial leve, prototipagem em cultura maker e aulas práticas em eletrônica e robótica. Pode ser usado em conjunto com plataformas como Arduino para aquisição de dados e integração em sistemas de medição de energia ou proteção, bem como em projetos de manutenção preditiva onde se deseja acompanhar o comportamento de cargas e motores de forma não invasiva.

Como Funciona

O funcionamento baseia-se na detecção por transformador de corrente: o fio que conduz a corrente AC atravessa a abertura do núcleo dividido, induzindo uma tensão na saída proporcional à corrente primária. A saída indicada no modelo é uma tensão (1V) relacionada à corrente nominal (20A), por isso a integração com microcontroladores ou registradores de dados normalmente requer condicionamento do sinal, conversão adequada e atenção ao tipo de leitura (ADC) utilizada. Em aplicações com Arduino ou outras placas, recomenda-se implementar circuito de adaptação e filtragem para obter medições seguras e estáveis, além de garantir isolamento elétrico quando necessário.

Observações e cuidados

Vantagens práticas incluem instalação sem interromper o circuito e fácil repositionamento para diferentes condutores. Atenção para confirmar os requisitos do seu projeto antes da compra: verifique compatibilidade com o sistema de aquisição (tipo de entrada e faixa de tensão aceitável), pinagem e dimensões físicas, além de prever circuito de condicionamento apropriado para leitura correta e segurança elétrica. Não assuma compatibilidade direta com qualquer placa sem checar esses pontos e projetar o circuito de interface conforme as necessidades da aplicação. Este produto é conhecido em inglês como "YHDC SCT-013-020 Non-invasive Split Core Current Transformer AC Current Sensor 20A 1V"
