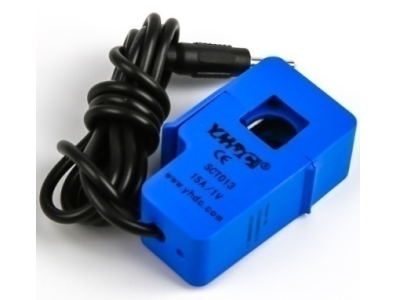

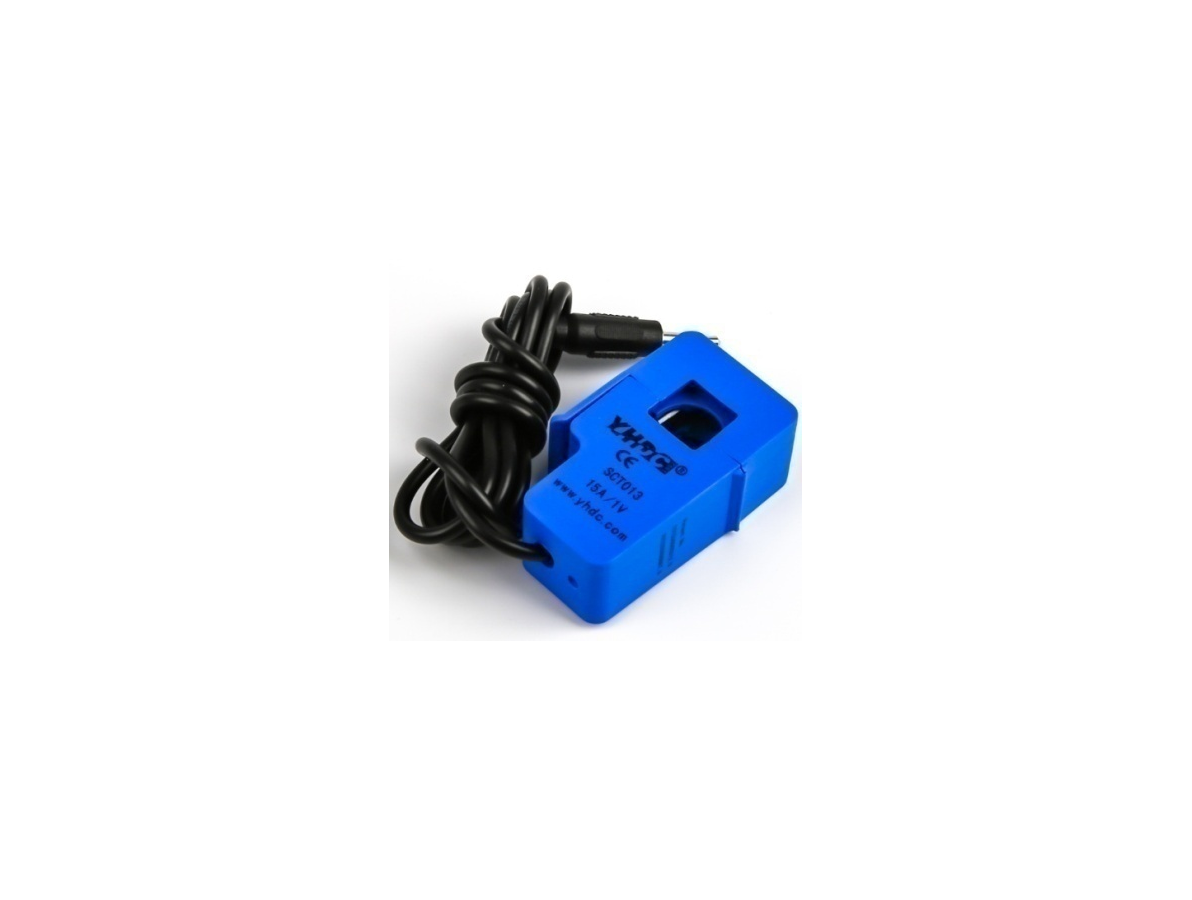

Sensor de Corrente AC 15A 1V YHDC SCT-013-015 Núcleo Dividido Não Invasivo para Arduino

Sensor de Corrente AC não invasivo YHDC SCT-013-015 15A 1V é um transformador de corrente de núcleo partido (split core) projetado para medir corrente alternada sem a necessidade de interromper o circuito. Sua função principal é fornecer uma saída de baixa tensão proporcional à corrente que passa pelo condutor monitorado, permitindo medições seguras em painéis, máquinas e projetos eletrônicos. Por se tratar de um componente não invasivo, a instalação costuma ser rápida, bastando abrir o núcleo e acomodar o fio a ser medido dentro da janela.

Principais Aplicações

Este tipo de sensor é indicado para monitoramento de consumo, detecção de sobrecorrente e medições em projetos de automação, eletrônica e cultura maker. Encaixa-se bem em protótipos com Arduino e outras placas de desenvolvimento onde se deseja ler consumo em circuitos AC, em sistemas de manutenção preventiva e em projetos de medição de energia de pequeno porte. Pode ser usado em bancada, em painéis de distribuição residenciais ou em equipamentos industriais leves, desde que respeitada a faixa indicada do sensor.

Como Funciona

O funcionamento baseia-se no princípio do transformador: o núcleo partido envolve o condutor ativo e detecta o campo magnético gerado pela corrente alternada, convertendo-o em um sinal elétrico de saída. Neste modelo a saída é apresentada como tensão proporcional conforme identificado (1 V na condição de referência de 15 A), o que facilita a interface com circuitos de aquisição que aceitem sinal de tensão. Para integração com ADCs de microcontroladores é recomendado o uso de condicionamento de sinal adequado, incluindo offset DC, filtragem e proteção, conforme o sistema de leitura empregado.

Vantagens e Cuidados

Entre as vantagens práticas estão a instalação sem desconectar o circuito e o isolamento eletromecânico entre medição e circuito principal. Como cuidados, confirme a faixa nominal do sensor (15 A) e verifique se a saída de 1 V é compatível com o circuito de aquisição escolhido; projete o condicionamento e a calibração necessários antes da leitura em Arduino, ESP32 ou similares. Este sensor mede correntes AC, portanto não deve ser usado para correntes contínuas, e a orientação do condutor dentro do núcleo influencia a polaridade do sinal. Sempre verifique pinagem, dimensões e requisitos do seu projeto antes da compra.

Este produto é conhecido em ingles como "YHDC SCT-013-015 Non-invasive Split Core Current Transformer AC Current Sensor 15A 1V"
