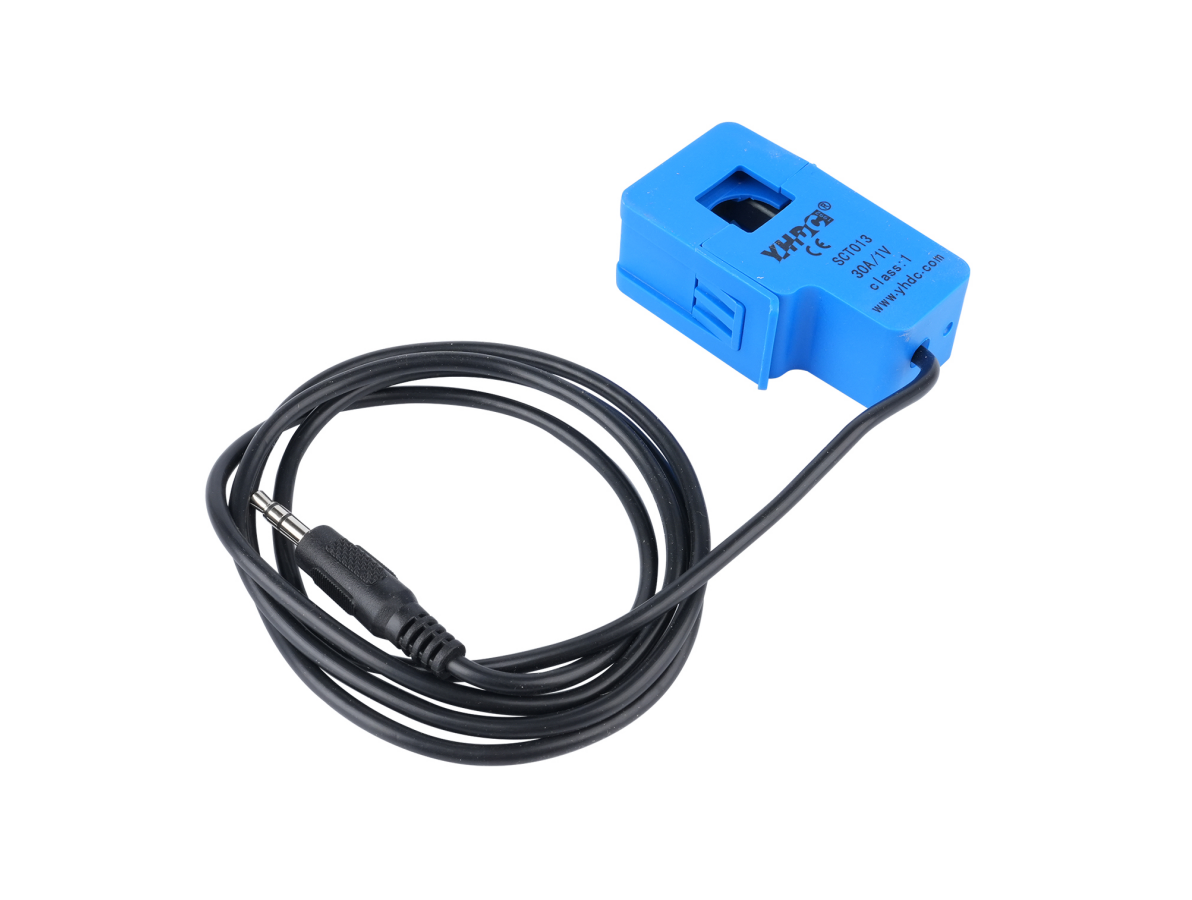

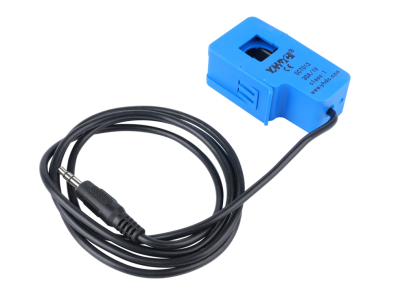

YHDC SCT-013-030 Sensor de corrente AC não invasivo 30 A 1 V para Arduino

O clamp de corrente AC não invasivo YHDC SCT-013-030 30A 1V é um sensor projetado para medir corrente alternada sem necessidade de interromper o circuito ou fazer contato elétrico direto com o condutor. Sua função principal é fornecer um sinal de saída analógico proporcional à corrente AC detectada, com referência à especificação do produto que indica faixa de 30A e saída de 1V naquela condição nominal.

Principais Aplicações

Esse tipo de sensor é adequado para monitoramento de consumo em projetos de automação residencial e industrial, diagnóstico e manutenção de instalações elétricas, registro de corrente em sistemas de medição e aplicações em ambientes maker e educacionais. Pode ser integrado em projetos com Arduino, placas de prototipagem e sistemas de aquisição de dados para criação de monitores de energia, proteção de equipamentos e estudos de comportamento de cargas AC.

Como Funciona

O funcionamento se dá por meio do princípio de detecção magnética: o corpo do sensor é posicionado ao redor de um único condutor e gera um sinal elétrico proporcional à corrente alternada que passa por esse condutor. A saída é um sinal analógico que deve ser conectada a um sistema de leitura (por exemplo, entrada analógica de microcontrolador) considerando o condicionamento necessário para medir sinais AC (deslocamento de nível, filtragem e conversão para a faixa do ADC, quando aplicável). É importante usar o sensor apenas em um condutor por vez e evitar prender simultaneamente fase e neutro no mesmo núcleo, o que cancelaria a leitura.

Vantagens e Observações de Uso

Entre as vantagens práticas estão a instalação rápida e segura, por não exigir cortes no circuito, e a possibilidade de monitoramento sem contato elétrico direto. Antes da compra e da integração, confira a faixa de corrente indicada (30A) e a saída informada (1V) para garantir compatibilidade com a entrada do seu sistema e com o condicionamento de sinal que você pretende usar. Verifique também se o seu projeto requer leitura de corrente AC exclusivamente (este tipo de sensor não é indicado para medida de DC) e observe cuidados de segurança ao trabalhar próximo a condutores energizados. Este produto é conhecido em ingles como "YHDC SCT-013-030 Non-Invasive AC Current Clamp Sensor 30A 1V"
