YHDC SCT-013-060 Transformador de Corrente AC Split-Core Não Invasivo 60A 1V

Transformador de corrente não invasivo YHDC SCT-013-060

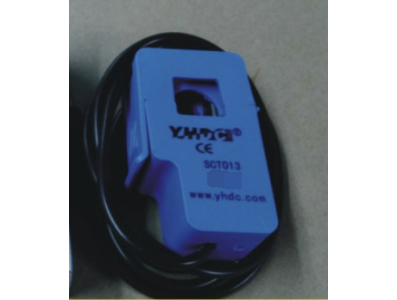

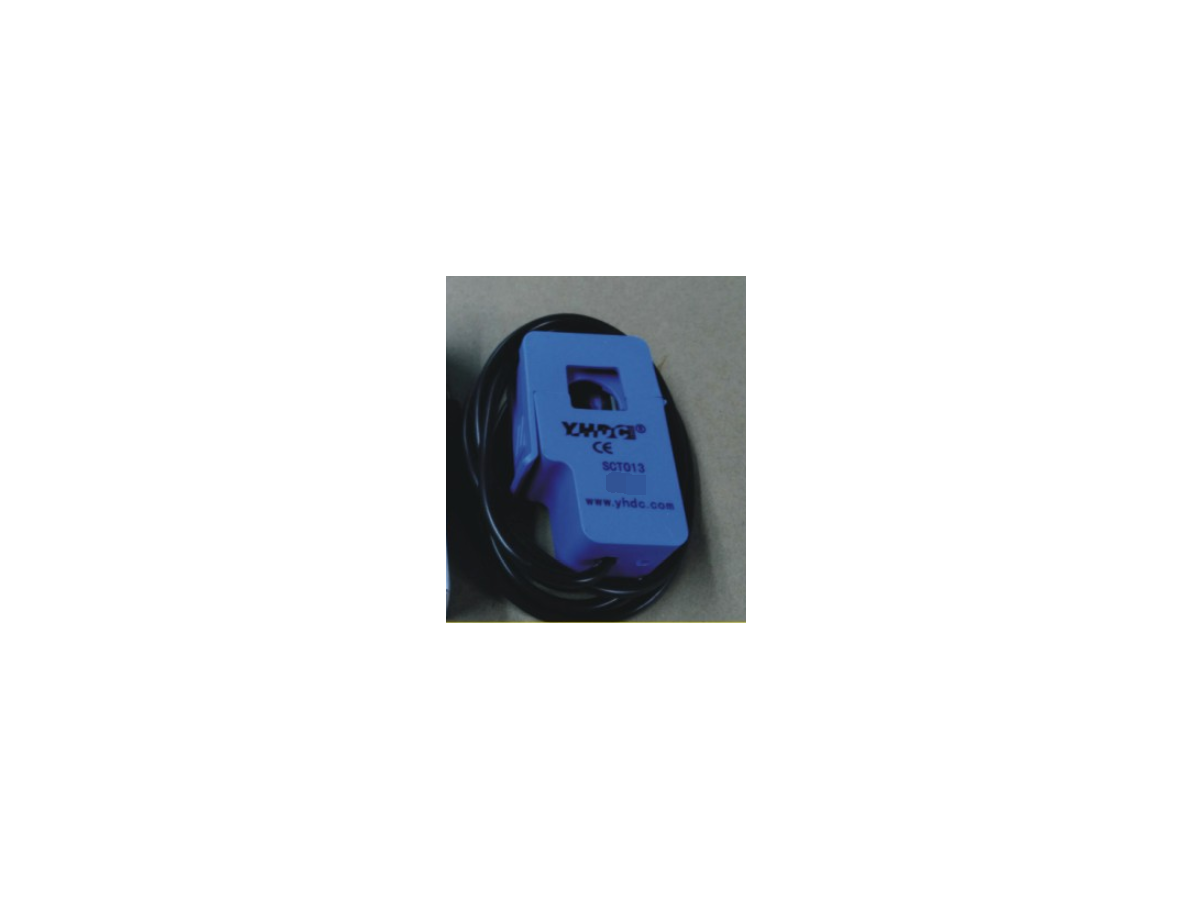

O transformador de corrente não invasivo de núcleo dividido YHDC SCT-013-060 é um sensor para medição de corrente AC que permite aferir correntes alternadas sem interromper o circuito. Projetado como um núcleo dividido (split core), ele é instalado ao redor de um único condutor, convertendo a corrente AC em uma tensão de saída proporcional — no caso deste modelo, com especificação nominal de 60A e saída de 1V — para leitura por sistemas eletrônicos.

Principais Aplicações

Este tipo de sensor é indicado para monitoramento de consumo elétrico, medições de corrente em painéis de distribuição, verificação de cargas em motores e equipamentos e para integração em projetos de automação, robótica e cultura maker. Em educação e prototipagem é útil para demonstrar medições de corrente AC e registrar consumo em aplicações com placas como Arduino e outros microcontroladores, além de servir em atividades de manutenção elétrica que exigem leitura sem abrir o circuito.

Como Funciona

O sensor envolve o condutor com seu núcleo dividido e gera uma saída elétrica proporcional à corrente alternada que passa pelo condutor. Para obter uma leitura utilizável por um microcontrolador ou ADC é necessário um circuito de condicionamento (por exemplo, resistor de carga/burden e possível etapa de filtragem e deslocamento de nível), já que a saída é uma tensão alternada. Este sensor é adequado somente para medições AC; não é indicado para corrente contínua.

Vantagens e observações de uso

Entre as vantagens práticas estão a instalação sem interrupção do circuito e maior segurança por manter isolamento entre o condutor medido e a eletrônica de aquisição. Antes da compra e instalação, verifique se a capacidade nominal de 60A e a saída de 1V são compatíveis com o seu sistema de aquisição (faixa do ADC, necessidade de resistor de burden, isolamento e espaço físico para o núcleo dividido). Confirme também pinagem e comprimento do cabo fornecido e planeje a calibração no seu projeto para garantir precisão nas medições. Este produto é conhecido em ingles como "YHDC SCT-013-060 Non-invasive Split Core Current Transformer AC Current Sensor 60A 1V"
