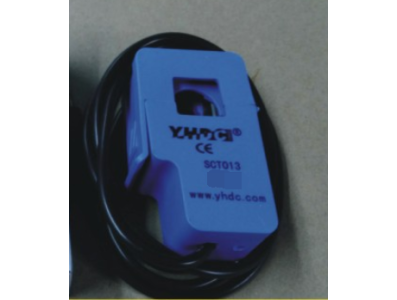

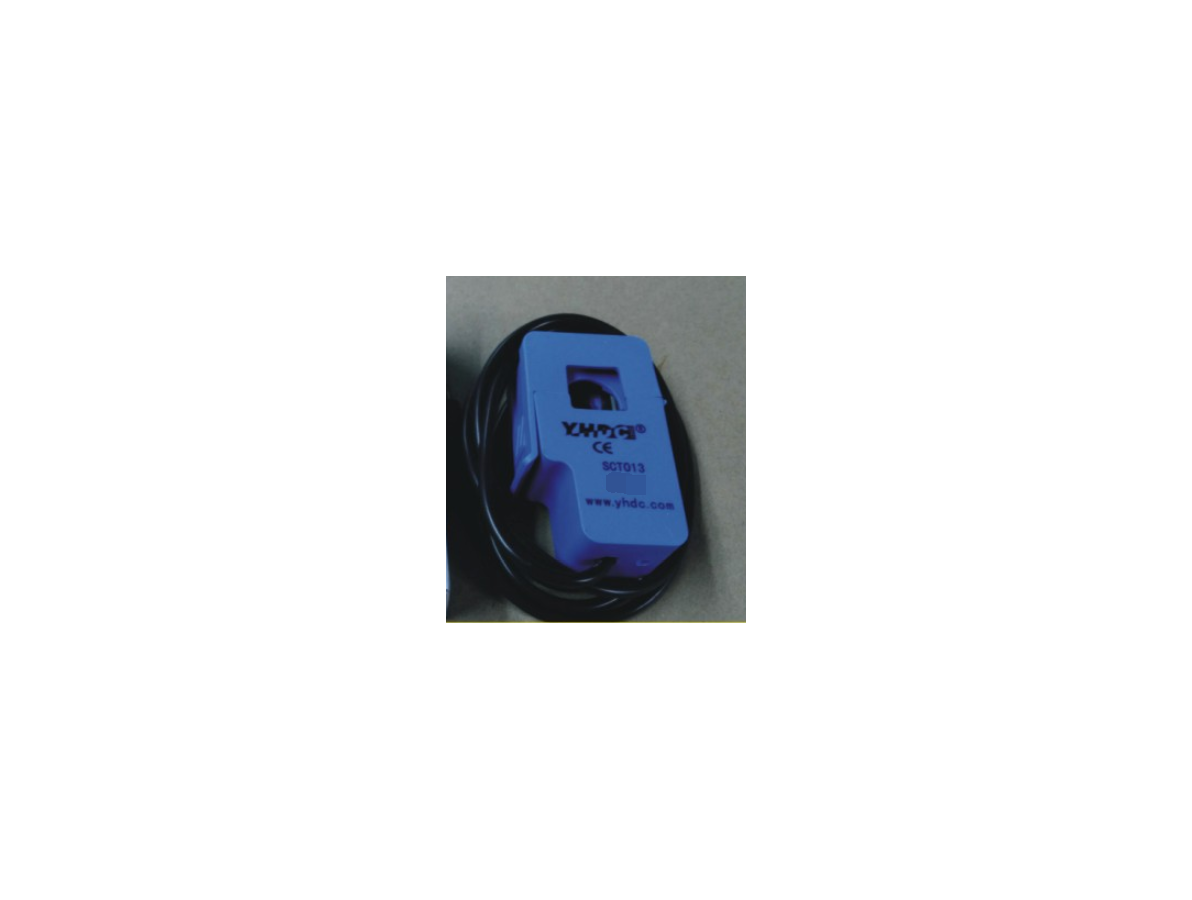

YHDC SCT-013-010 Transformador de Corrente de Núcleo Dividido Não Invasivo, Sensor de Corrente AC 10A 1V para Arduino
P01999
AVISE-ME QUANDO DISPONÍVEL POR:
O que é o produto e sua função principal
O Transformador de Corrente Split-Core Não Invasivo YHDC SCT-013-010 10A 1V é um sensor de corrente para sistemas de corrente alternada (CA) que permite medir a corrente em um condutor sem a necessidade de interromper o circuito. Ele fornece uma saída em tensão proporcional à corrente primária, indicada como 1V na corrente nominal de 10A, permitindo integração com circuitos de acondicionamento e sistemas de medição.
Principais Aplicações
Este sensor é indicado para monitoramento de consumo elétrico, diagnóstico e manutenção de painéis e equipamentos, prototipagem em eletrônica e projetos de automação e cultura maker que necessitem medir correntes em AC. Em ambientes de robótica e laboratórios de eletrônica pode ser utilizado para verificação de correntes de motores e fontes, ou para implementar funções de proteção e controle em sistemas mais amplos.
Como Funciona
O dispositivo utiliza núcleo tipo split-core que se fecha ao redor do condutor, realizando a medição de forma não invasiva e mantendo o isolamento galvânico entre primário e secundário. A saída é uma tensão alternada proporcional à corrente medida (especificada como 1V para a corrente nominal de 10A), o que normalmente exige um circuito de carga e condicionamento para leitura por um ADC ou sistema de aquisição. Para integração com microcontroladores e módulos de medição é recomendável implementar um circuito de proteção e offset adequado para medir sinais AC com segurança.
Observações e vantagens práticas
Entre as vantagens estão a instalação rápida sem interrupção do circuito, segurança pelo isolamento e aplicação em medições pontuais ou contínuas em sistemas AC. Antes da compra, confirme se a faixa de corrente (10A) e a saída em tensão (1V) atendem ao seu projeto e verifique dimensões, pinagem e requisitos de acondicionamento do sinal para compatibilidade com sua eletrônica. Proteja a entrada dos equipamentos de medição contra picos e certifique-se do posicionamento correto do condutor para evitar leituras incorretas.
Este produto é conhecido em ingles como "YHDC SCT-013-010 Non-invasive Split Core Current Transformer AC Current Sensor 10A 1V"
