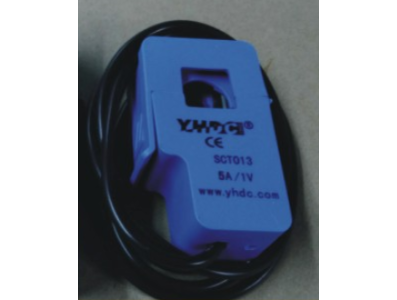

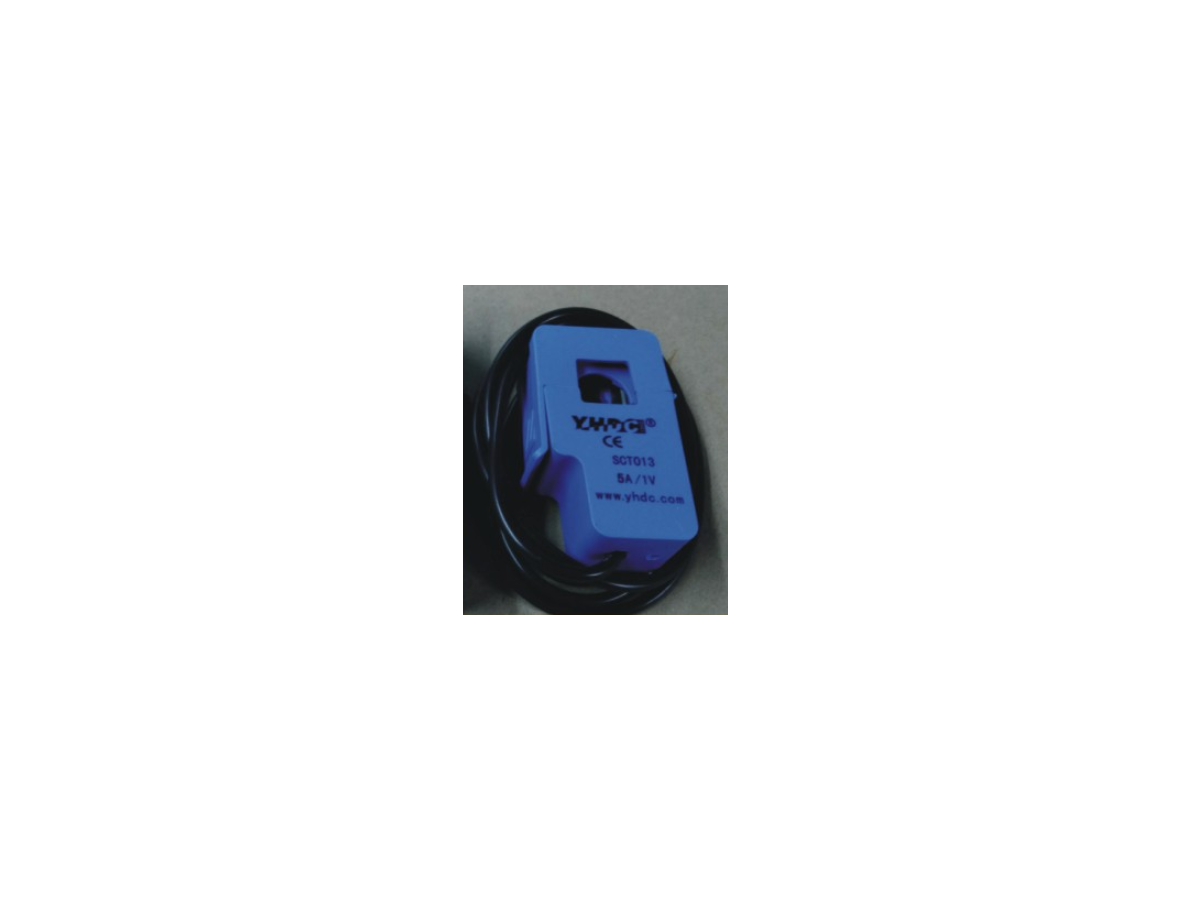

YHDC SCT-013-005 Transformador de Corrente Split-Core Não Invasivo AC 5A 1V, Sensor para Arduino

O que é o Transformador de Corrente não invasivo de núcleo dividido YHDC SCT-013-005 e qual sua função principal

O transformador de corrente não invasivo de núcleo dividido YHDC SCT-013-005 é um sensor de corrente AC projetado para medir fluxo de corrente em condutores sem necessidade de interromper o circuito. Ele utiliza um núcleo dividido (tipo clamp) que permite enquadrar o condutor e obter uma saída de tensão proporcional à corrente medida, com especificação indicada de 5A e saída de 1V. Trata‑se de um dispositivo passivo que fornece sinal AC e normalmente requer condicionamento eletrônico para leitura por um sistema de aquisição ou microcontrolador.

Principais Aplicações

Este sensor é indicado para monitoramento de corrente em projetos de eletrônica, automação e cultura maker, incluindo medição de consumo em circuitos, monitoramento de motores e atuadores em robótica, ensaios e manutenção preventiva, além de prototipagem com placas como Arduino e similares. Em ambientes educacionais e de bancada ele facilita a observação de correntes AC sem desmontar instalações, sendo útil tanto para experimentos quanto para soluções de monitoramento em sistemas de baixa corrente.

Como Funciona

O funcionamento baseia‑se no princípio do transformador: ao passar o condutor pelo núcleo dividido, é gerada uma tensão na saída proporcional à corrente AC no condutor. A natureza "split core" permite encaixe rápido ao redor do fio. Para integrar ao projeto, o sinal de saída deve ser tratado por circuito de condicionamento adequado (por exemplo, para ajuste de nível, retificação, filtragem ou cálculo de RMS) antes de ser amostrado por um ADC de microcontrolador. Ao utilizá‑lo com Arduino, ESP32 ou outros sistemas de aquisição, é importante projetar a interface de leitura considerando isolamento, faixa de entrada do ADC e necessidade de conversão do sinal AC para uma forma segura e legível.

Observações e Vantagens Práticas

Entre as vantagens práticas estão a instalação sem corte de cabos e o isolamento galvânico entre o circuito medido e a eletrônica de leitura. Deve‑se observar que este sensor é específico para corrente alternada e que a precisão depende do correto condicionamento e calibração do circuito de leitura. Antes da compra, confira dimensões físicas, tipo de conector e se a faixa de saída indicada (1V na condição especificada) é compatível com os requisitos do seu ADC ou do sistema de aquisição, além de garantir que apenas um condutor passe pelo núcleo durante a medição. Este produto é conhecido em ingles como "YHDC SCT-013-005 Non-invasive Split Core Current Transformer AC Current Sensor 5A 1V"
