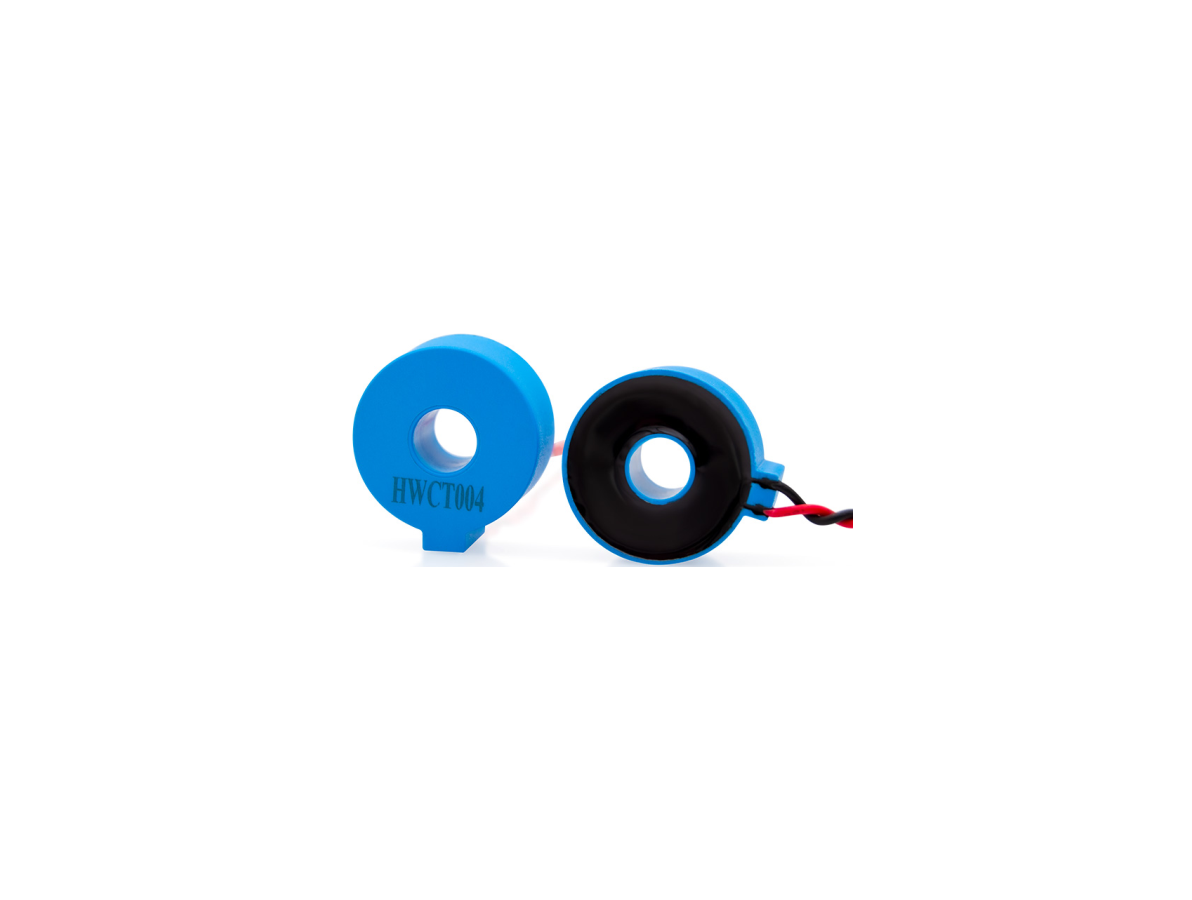

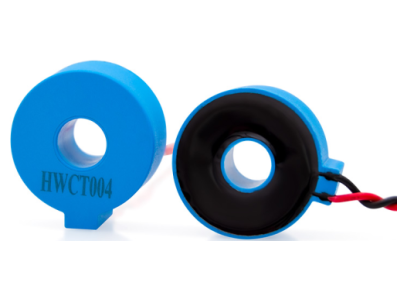

HWCT004 Transformador de Corrente AC de Precisão 50A

Descrição do produto

O Transformador de Corrente AC de Precisão HWCT004 50A é um sensor de corrente projetado para medir correntes alternadas com faixa nominal até 50 A. Trata‑se de um transformador de corrente (current transformer) com saída em fios (leads), indicado para aplicações de medição e monitoramento onde se busca uma leitura proporcional da corrente AC com foco em precisão relativa, sem contato direto com o circuito primário.

Principais Aplicações

Esse tipo de transformador de corrente é adequado para projetos de automação, robótica, eletrônica e prototipagem, além de uso em educação maker e manutenção preventiva. Pode ser empregado no monitoramento de consumo em painéis, verificação de correntes em motores e drivers, e em sistemas de aquisição de dados que integrem placas e controladores em ambientes de bancada ou embarcados (por exemplo, plataformas de prototipagem como Arduino), sempre observando requisitos de integração elétrica do projeto.

Como Funciona

O HWCT004 funciona passando o condutor que carrega a corrente pelo núcleo do transformador; a corrente no primário induz uma corrente proporcional no secundário, sendo esta disponibilizada através dos fios (leads). Para leitura por um sistema eletrônico é necessário condicionar esse sinal — normalmente convertendo a corrente do secundário em tensão por meio de uma carga apropriada e usando circuito de proteção/filtragem antes de um ADC ou instrumento de medição. É importante lembrar que este dispositivo destina‑se a medir corrente AC e que cuidados de segurança e técnicas de ligação devem ser observados na instalação.

Observações e vantagens práticas

Entre as vantagens práticas estão a medição não invasiva da corrente e o isolamento funcional entre o condutor medido e a eletrônica de leitura, quando usado corretamente no circuito apropriado. Antes da compra, verifique compatibilidade mecânica (encaixe do condutor no núcleo), a faixa de corrente requerida no seu projeto, requisitos de pinagem e o circuito de condicionamento necessário para sua interface com controladores ou instrumentos. Não deixe o secundário aberto durante operação e siga boas práticas de proteção e aterramento conforme o seu projeto. Este produto é conhecido em ingles como "HWCT004 50A Precision Current AC Lead Transformer"
