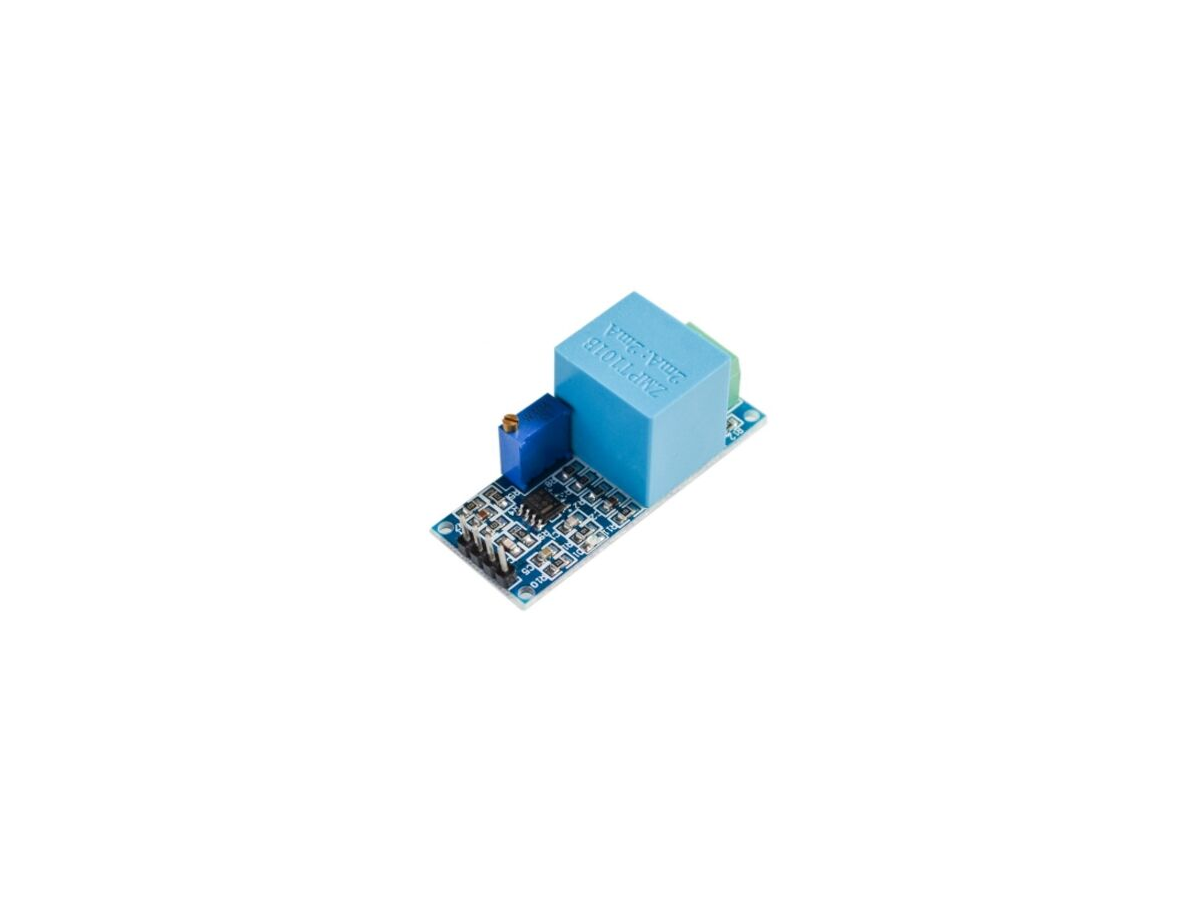

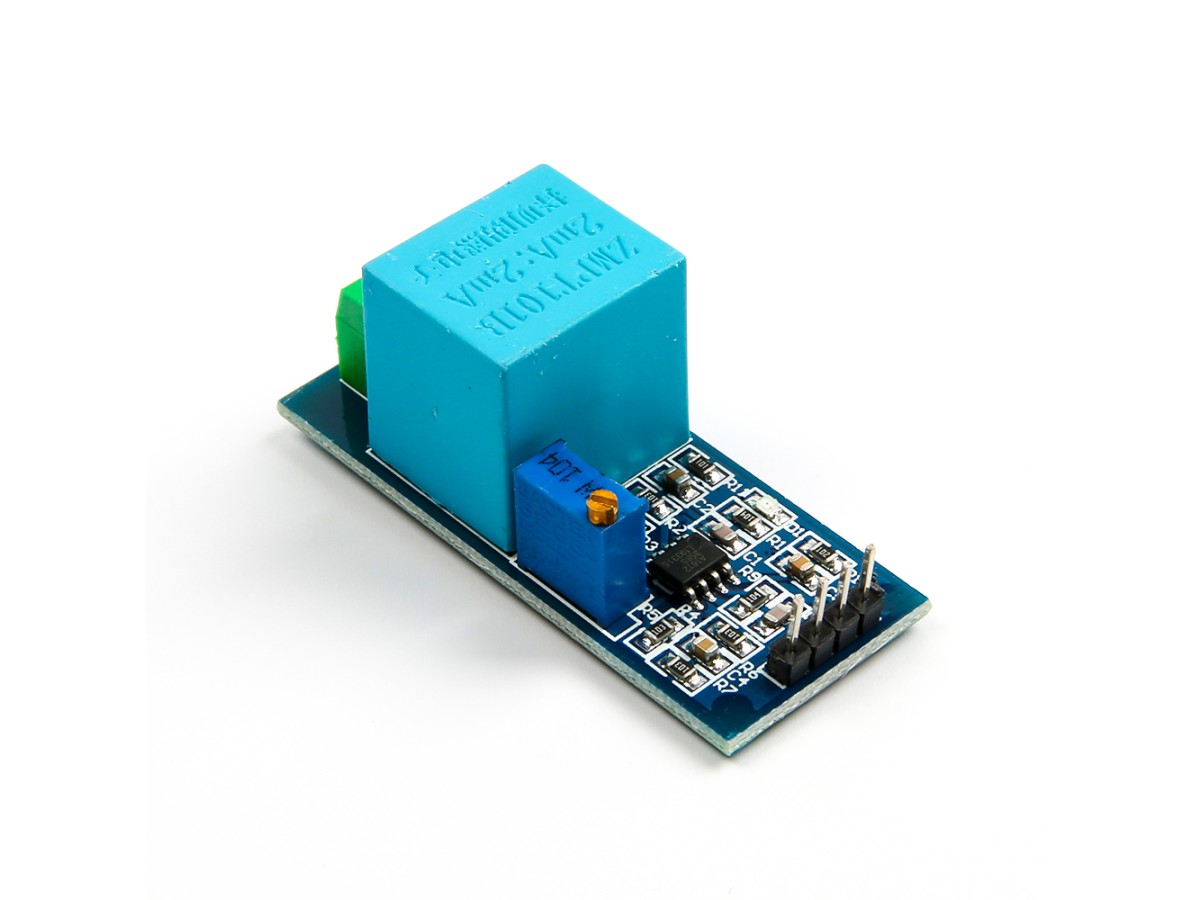

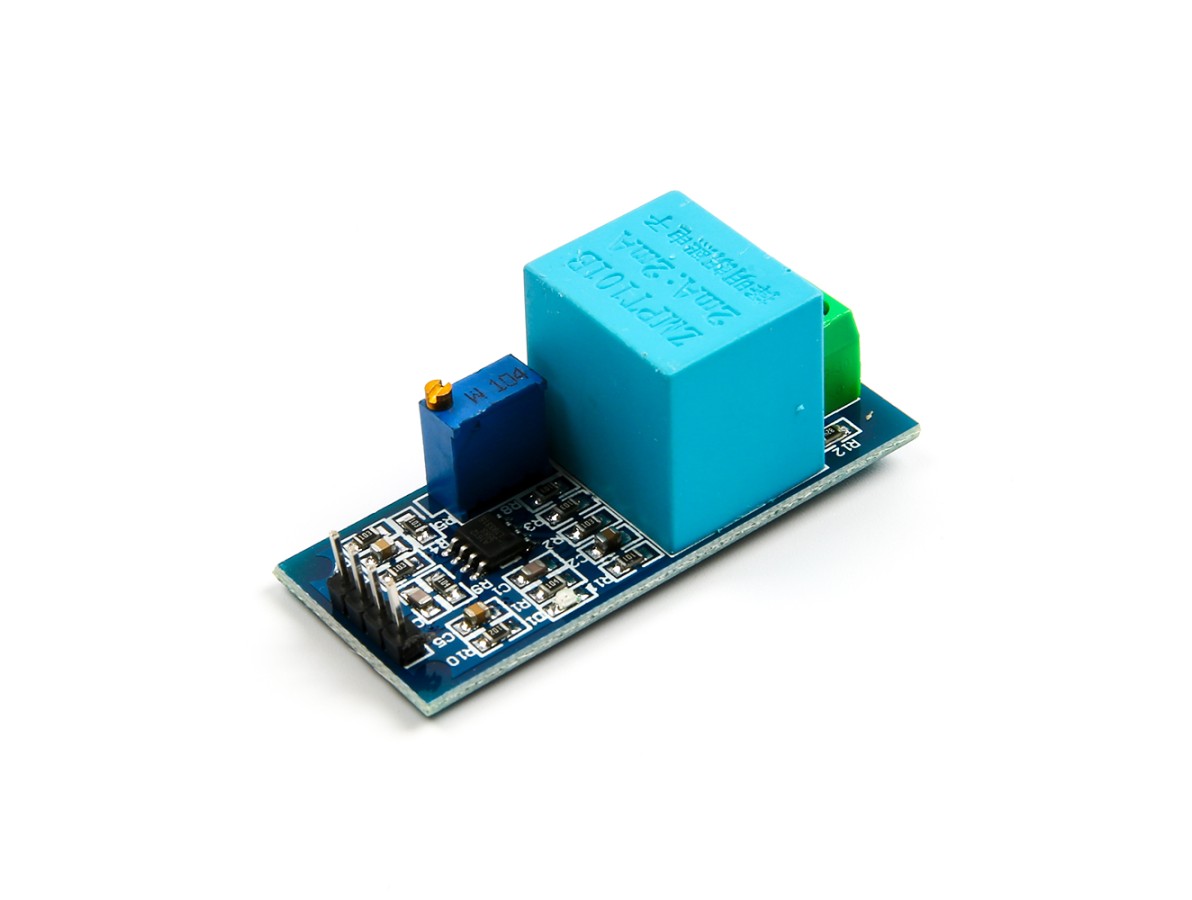

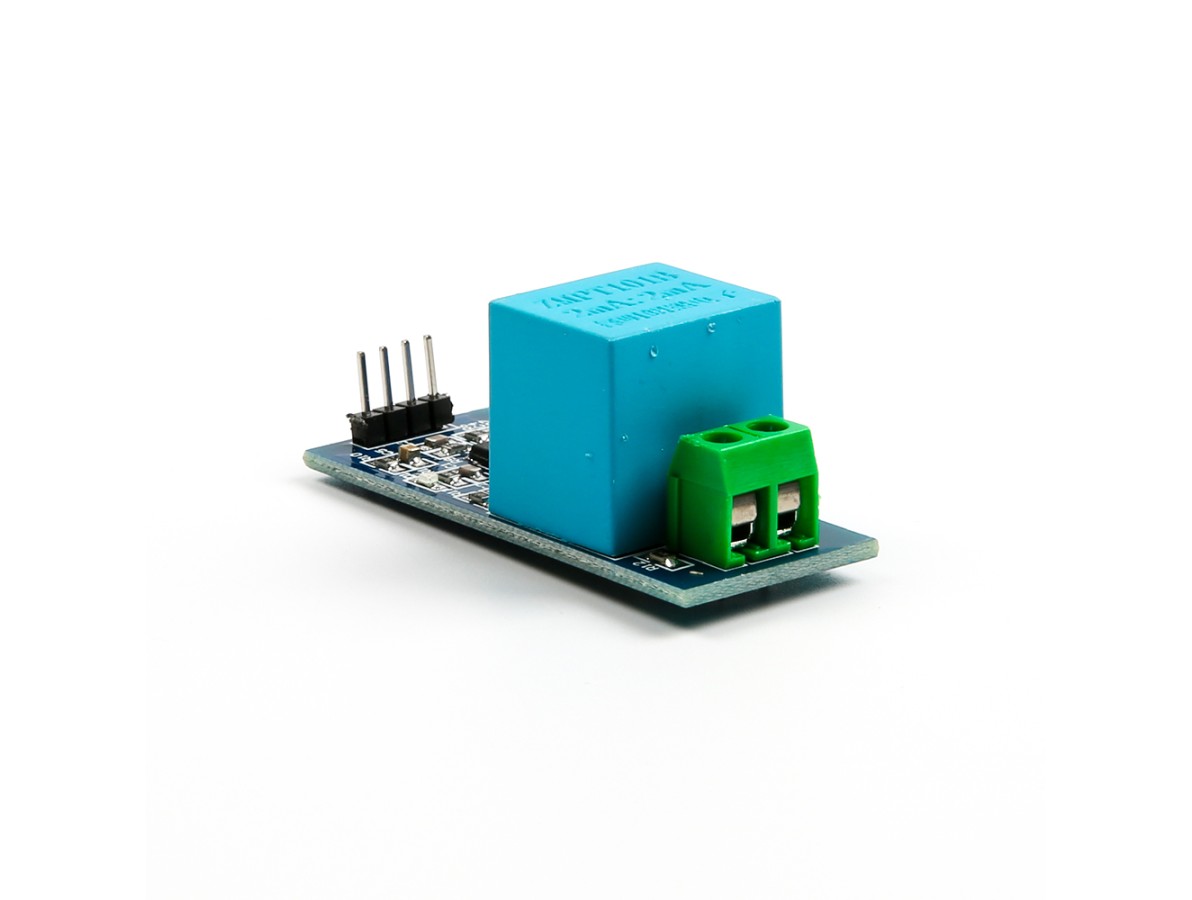

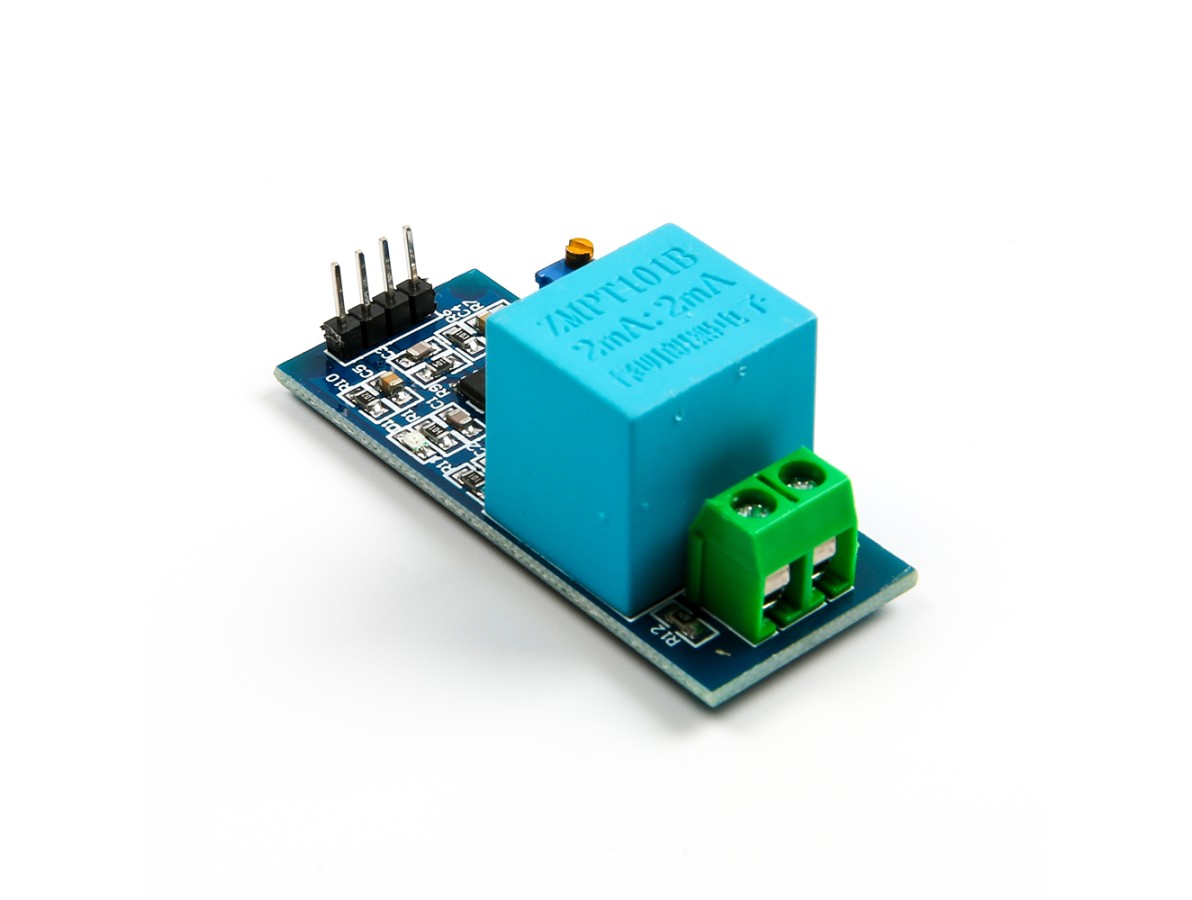

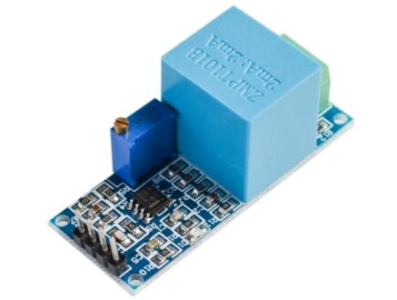

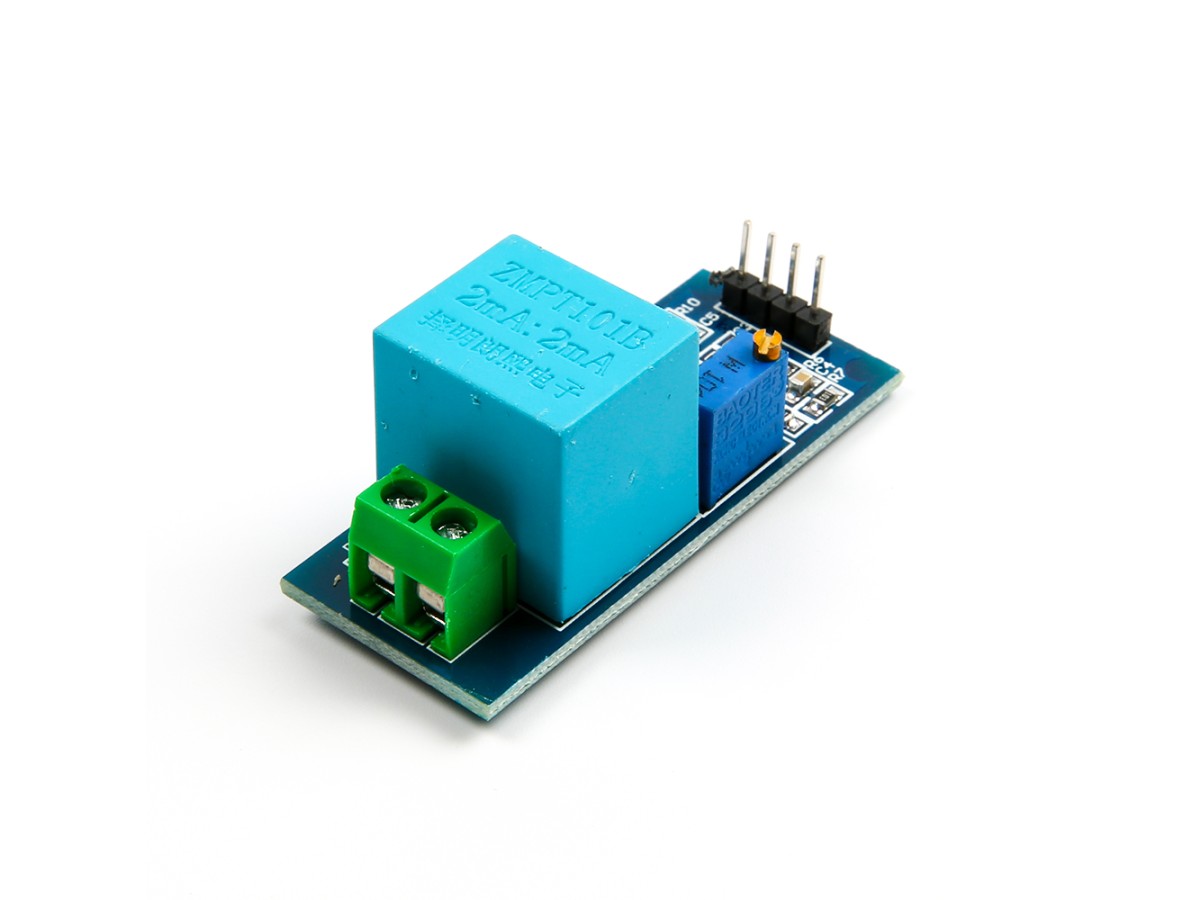

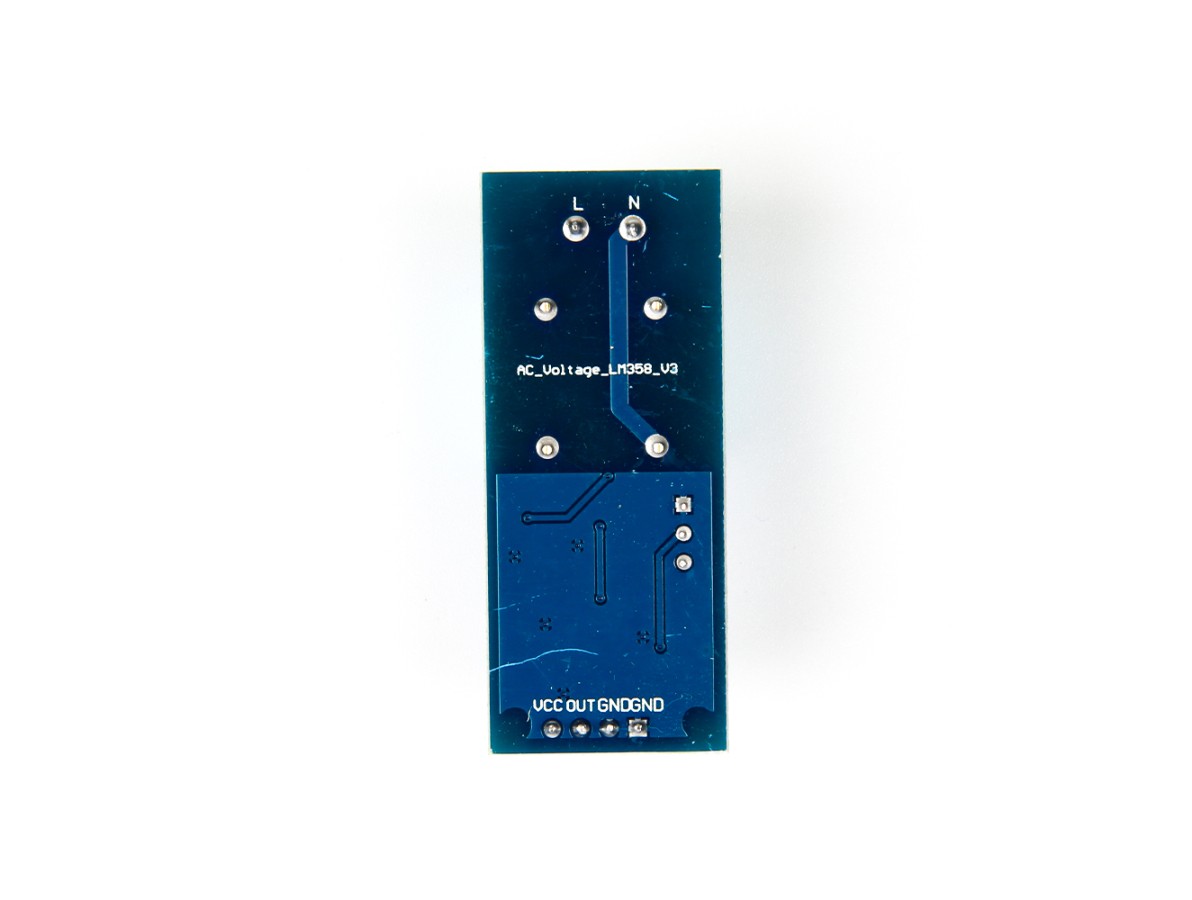

Módulo ZMPT101B, indutor mútuo de tensão monofásico com saída AC ativa 2MA

O Módulo Indutor Mutual de Tensão AC Monofásico com Saída Ativa ZMPT101B 2MA é um componente para detecção e condicionamento de sinais de tensão AC em aplicações eletrônicas. Seu papel principal é captar a tensão alternada em um circuito monofásico e fornecer uma saída ativa que pode ser utilizada por sistemas de aquisição, controle ou monitoramento. Por ser baseado em indutância mútua, o módulo atua como elemento de acoplamento entre a rede AC e a eletrônica de medição, permitindo que sinais de tensão sejam traduzidos para um nível compatível com circuitos de baixa tensão.

Principais Aplicações

Este módulo é indicado para projetos de automação, monitoramento de tensão em painéis elétricos, prototipagem e educação maker, além de aplicações em robótica e manutenção preventiva onde seja necessário acompanhar ou registrar a forma ou variação de tensão AC. Em plataformas de desenvolvimento, é comumente integrado a sistemas com microcontroladores (por exemplo Arduino) para leituras analógicas, logging de dados e acionamento de rotinas de proteção simples, desde que observadas as devidas adaptações de circuito e segurança.

Como Funciona

O funcionamento baseia-se no acoplamento magnético entre o circuito de entrada AC e a bobina do módulo, resultando em uma saída ativa proporcional à tensão aplicada, preparada para ser condicionada por circuitos de aquisição. Em um projeto típico, a saída do módulo é conectada a estágios de condicionamento ou diretamente a entradas analógicas de placas de desenvolvimento, com atenção ao referenciamento e à necessidade de filtragem ou isolamento adicional. A integração exige verificação da pinagem e dos requisitos elétricos do sistema receptor antes da conexão.

Observações e Vantagens

Entre as vantagens práticas estão a simplicidade de integração em protótipos e a possibilidade de monitoramento de tensão sem interconexões diretas de alta potência no circuito lógico. Antes da compra e instalação, confirme compatibilidade quanto a faixa de tensão que será medida, a pinagem do módulo, a necessidade de condicionamento do sinal para o ADC utilizado e os requisitos de segurança para trabalho com rede AC. Recomenda-se que a conexão à rede elétrica seja realizada por pessoal qualificado e com proteção adequada. Este produto é conhecido em ingles como "Single Phase Voltage Mutual Inductor AC Active Output Module ZMPT101B 2MA"
